PF-1318反击式破碎机转子设计(含CAD零件装配图)

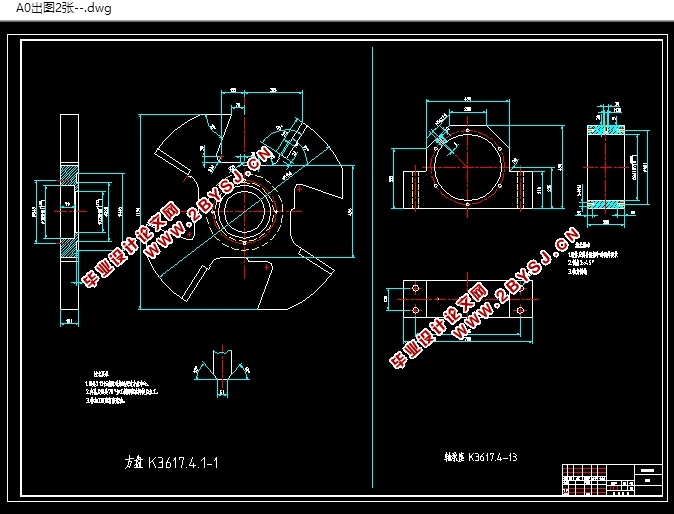

PF-1318反击式破碎机转子设计(含CAD零件装配图)(任务书,论文说明书17300字,CAD图纸3张A0)
根据材料的形状和性质, 获得大量的相关数据, 结合实际情况, 设计一个材料破碎机设备, 包括反击式(PF—1318)破碎机、 排出、 破碎机再排出组成部分。 本文首先介绍了反击式(PF—1318)破碎机设备和技术当前的发展状况和趋势, 反击式(PF—1318)破碎机的各种设备和工艺参数。 然后分析了力学性能的各种各样的材料, 并根据其性能和所需的破碎机和效果, 提出了反击式(PF—1318)破机器的结构及其性能特点的各种可行的解决方案。 最后比较各种解决方案, 选择一个相对最优设计方案的设计。 在机器的设计过程中, 传输和运动方式选择反击式(PF—1318)破机选择是相同的, 所以在设计过程中, 忽略设计相同的部分。 只对重要结构进行了详细分析和设计规范。
关键词:反击式(PF—1318)破碎机机械结构设计

设计的基本要求
反击式(PF—1318)破碎机机主要用于破碎机材料, 有以下要求:
(1) 反击式(PF—1318)破碎机机、 广泛的适应性, 可以反击式(PF—1318)破碎机的各种类型的材料, 含水量大, 长粗纤维材料还应该具有良好的适应性。
(2)反击式(PF—1318)破碎机的程度应该能够根据需求调整, 反击式(PF—1318)破碎机大小应该一致。
(3)权力合理, 高度的电力生产, 提高生产率, 减少能源消耗。
4。 结构简单, 操作方便, 不需要一个更大的技术要求。
(5)工作部件耐磨性, 减少的时代变化和降低生产成本, 提高经济效益。
6。 噪音低, 粉尘少, 以减少环境污染。
所有地主机具有结构简单、 尺寸紧凑、 体积小、 占地面积少, 成本低, 适合大多数的工业生产。
PF—1318反击式(PF—1318)破碎机机适用于中小硬材料的中等规模一次性破碎机场合的破碎机设备， 对抗压强度不大于130Mpa以下脆性材料进行破碎机， 其材料表面含水量是10%以下， 含泥量极少条件下使用。
1．转子直径mm： Φ1300     2．转子长度mm：  1800       3．最大进料mm：  ≤350
4．生产能力：   ≥250～300t/h
5．排放口调整： 第一级， 40～80mm；  第二级， 25～50mm；   第三级， 10～30mm。
6．主轴转速：   465r/min；       7．电动机型号：  Y355M-6  250KW    985r/min
8．机器重量kg：24940（不含电机重量）
