100型小麦淀粉分离器结构设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

100型小麦淀粉分离器结构设计(含CAD零件装配图)(任务书,开题报告,外文翻译,设计说明书17200字,CAD图11张)
设备概述
在小麦谷淀粉的加工过程中,分离器的筛蓝用来处理B淀粉和纤维的分离,该机由进料机构、洗水机构、筛分机构和机架组成。在实际生产的过程中常采用多台此种分离器进行级联,来提高产量。该设备适合于淀粉纤维的筛分,机组具有处理量大、动力小、运行平稳、易于安装等优点,便于实现规模化的淀粉生产。

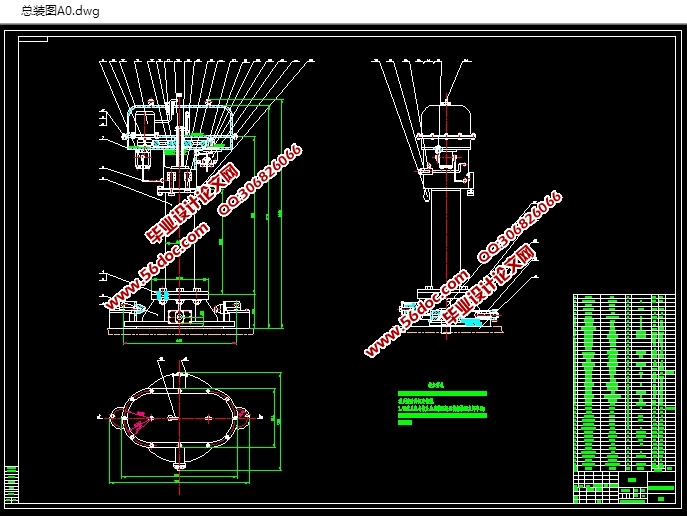

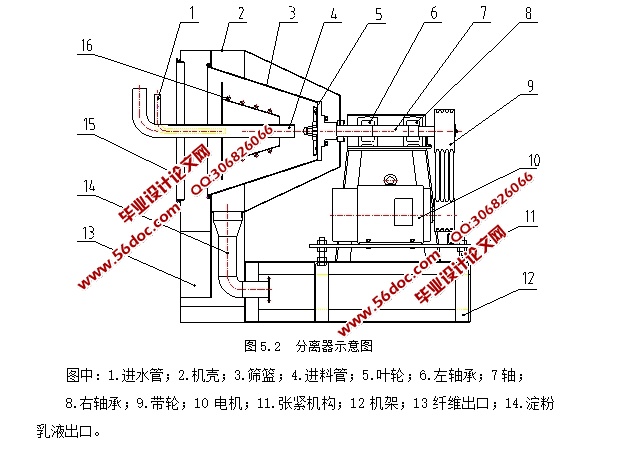

由图中可看出最左端大圆筒是进料口,小圆筒是进水口,直径分别r=500㎜,
小口直径r=16㎜。工作时浆料通过均匀机构均匀后进入筛筒底部,筛筒由动力机构驱动高速旋转,上道工序的进入本道工序的物料以一定的速度从进料管进入打到高速旋转的分料叶轮上。在叶轮的外部有一个分水盘,悬浊液打到叶轮上通过叶轮的分散是物料沿着分水盘的内壁向外散去,使物料均匀的分布到筛篮上;受离心力的作用,浆料沿着筛面作圆周运动,并同时向外沿移动;移动过程中,细小的淀粉颗粒透过筛网排出,同时纤维在离心力的作用下连续向筛篮的大端滑动,排出筛篮。清洗筒在一定间隔时间内 向筛面放出高压水来清洗筛面,从而提高了筛面的利用率。

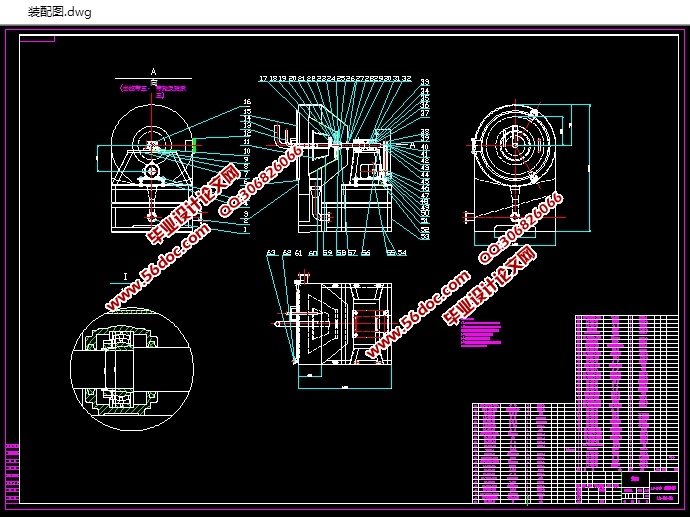

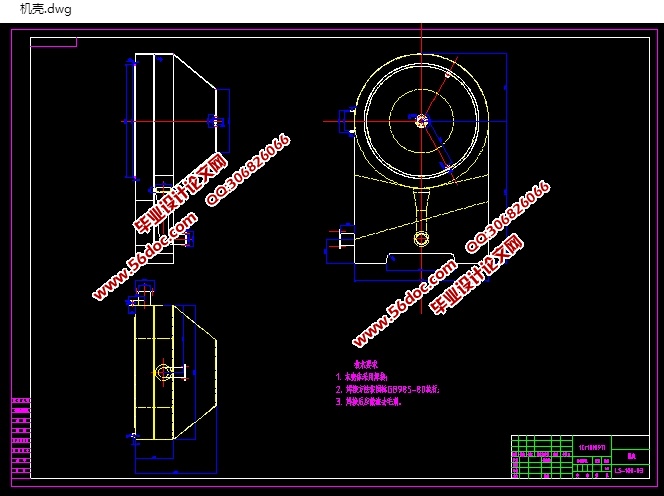

  筛体主体部分采用不锈钢材料提高了耐腐蚀性,其外壳是一个拱形的钢板,由铰链机构和一个圆的钢板联结,即圆锥筛的门,可以很方便的拉手柄开关筛们来清理或修理筛的内部结构,右端经过把一个刚体焊接到轴上用螺钉把筛体和轴联结起来,周围用四到六个螺钉,用一个大螺母把叶轮固定在轴上。


100型小麦淀粉分离器结构设计(含CAD零件装配图)
100型小麦淀粉分离器结构设计(含CAD零件装配图)
100型小麦淀粉分离器结构设计(含CAD零件装配图)
100型小麦淀粉分离器结构设计(含CAD零件装配图)


目   次
1.引言  …………………………………………………………………………1
2.淀粉工业发展趋势…………………………………………………………8
3.毕业设计的目的  ……………………………………………………………10
4.圆锥筛方案论证………………………………………………………………11
5.设备概述 ……………………………………………………………………14
6.设计计算 ………………………………………………………………………16
     6.1电机的选择 ……………………………………………………………16
     6.2 V带传动的设计计算  …………………………………………………16
     6.3主轴的设计 ……………………………………………………………18
     6.4轴承的校核 ……………………………………………………………22
     6.5筛篮的设计 ……………………………………………………………23
     6.6机架的设计 ……………………………………………………………24
总结 ……………………………………………………………………………26
致谢 ……………………………………………………………………………28
参考资料及文献 ………………………………………………………………29
