大豆滚筒清选机传动结构设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书8000字,CAD图纸8张,SolidWorks三维图,IGS通用三维格式)
摘  要
大豆滚筒清选机作为农业机械的一种,现在已经越来越普遍地应用到农业的大生产中。国内大豆滚筒清选机的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。近期对机械行业中大豆滚筒清选机的使用情况进行了调查,发现在农业机械行业中,对于大豆等农作物的清选,如果在清选时使用临时设备清选,不但劳动强度太大而且工作效率极低,所以设计一个专用的大豆滚筒清选机势在必行。
本文运用大学所学的知识,提出了大豆滚筒清选机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了大豆滚筒清选机总的指导思想,从而得出了该大豆滚筒清选机的优点是高效,经济,并且运行平稳的结论。
关键词:大豆滚筒清选机;农业机械;设备;高效

2 大豆滚筒清选机总体结构的设计
2.1 大豆滚筒清选机的总体方案图

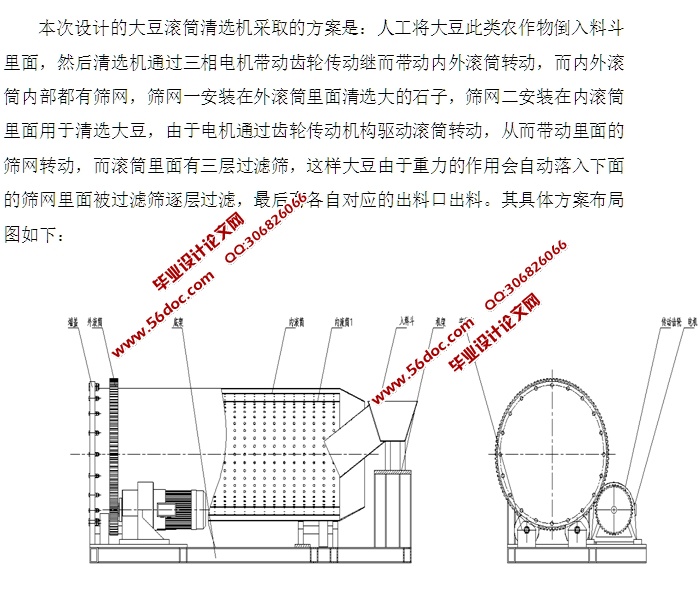

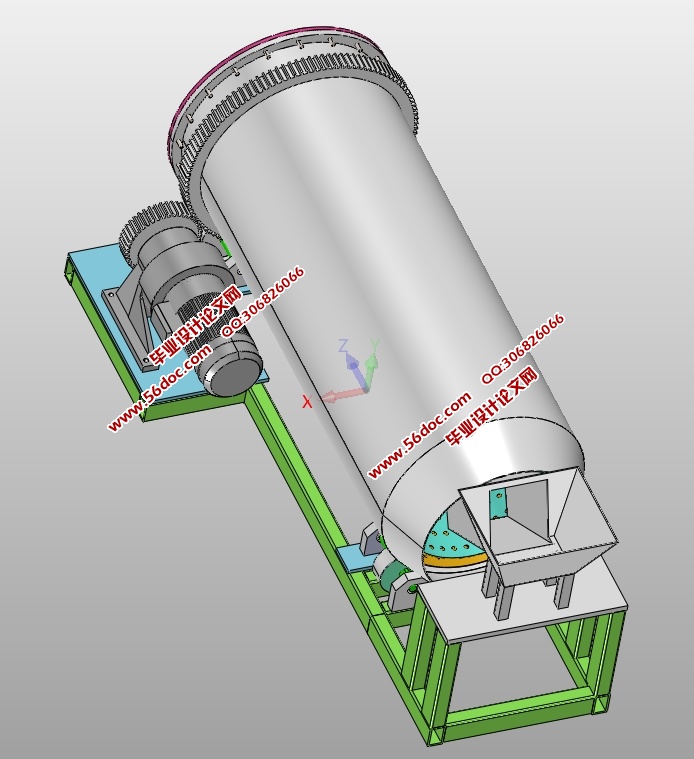

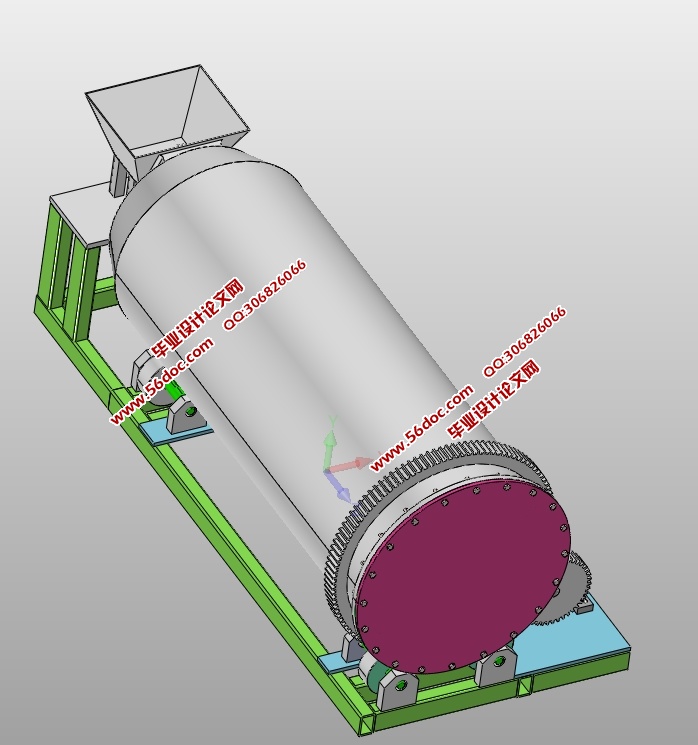

本次设计的大豆滚筒清选机采取的方案是:人工将大豆此类农作物倒入料斗里面,然后清选机通过三相电机带动齿轮传动继而带动内外滚筒转动,而内外滚筒内部都有筛网,筛网一安装在外滚筒里面清选大的石子,筛网二安装在内滚筒里面用于清选大豆,由于电机通过齿轮传动机构驱动滚筒转动,从而带动里面的筛网转动,而滚筒里面有三层过滤筛,这样大豆由于重力的作用会自动落入下面的筛网里面被过滤筛逐层过滤,最后有各自对应的出料口出料。其具体方案布局图如下:

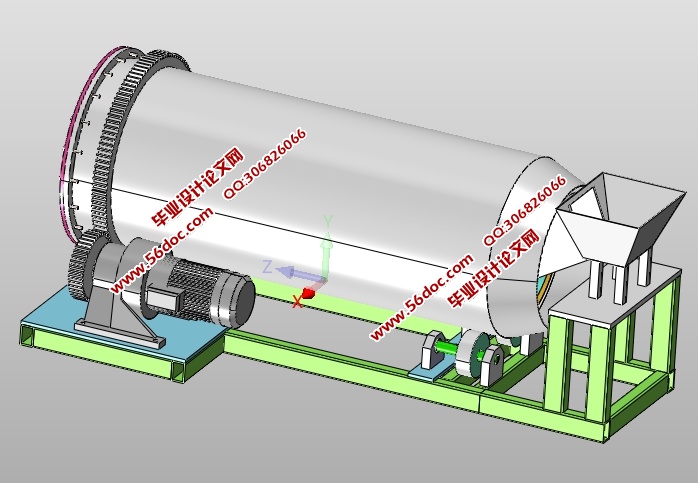

2.2 大豆滚筒清选机的工作原理
    大豆滚筒清选机作为大豆滚筒清选机的一种,也是和其他大豆滚筒清选机的机理类似,其工作原理为:人工将大豆此类农作物倒入料斗里面,然后清选机通过三相电机带动齿轮传动继而带动内外滚筒转动,而内外滚筒内部都有筛网,筛网一安装在外滚筒里面清选大的石子,筛网二安装在内滚筒里面用于清选大豆,由于电机通过齿轮传动机构驱动滚筒转动,从而带动里面的筛网转动,而滚筒里面有三层过滤筛,这样大豆由于重力的作用会自动落入下面的筛网里面被过滤筛逐层过滤,最后有各自对应的出料口出料。
2.3 机械传动部分的设计计算
2.3.1电机的选型计算
 已知整个大豆滚筒清选机的总重量150KG,其他重量50KG,我们取总重量为200Kg,清选箱反复移动速度为1~2r/min。
