水果去皮机的设计(含CAD零件装配图,SolidWorks三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

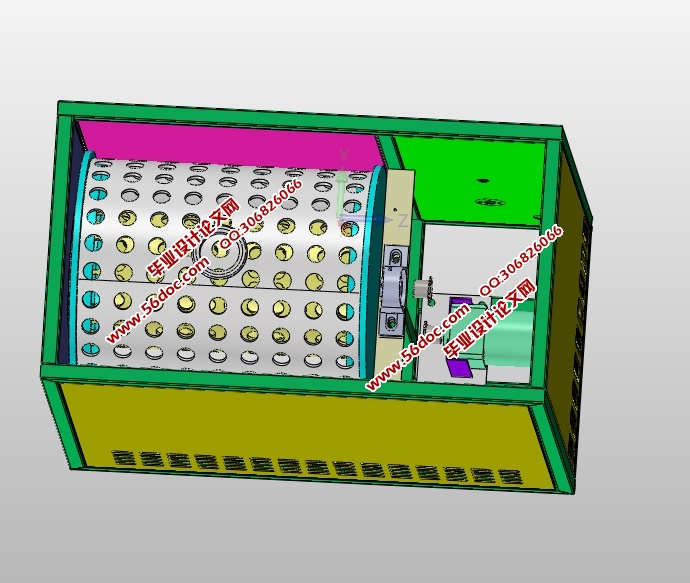

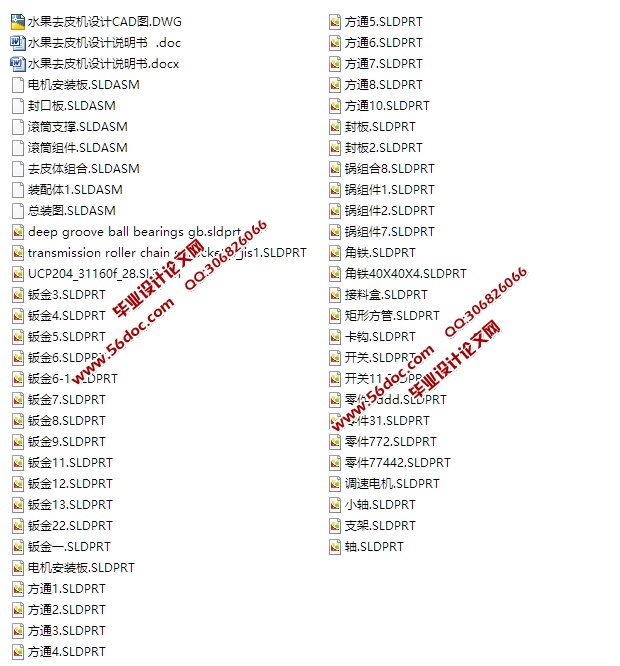

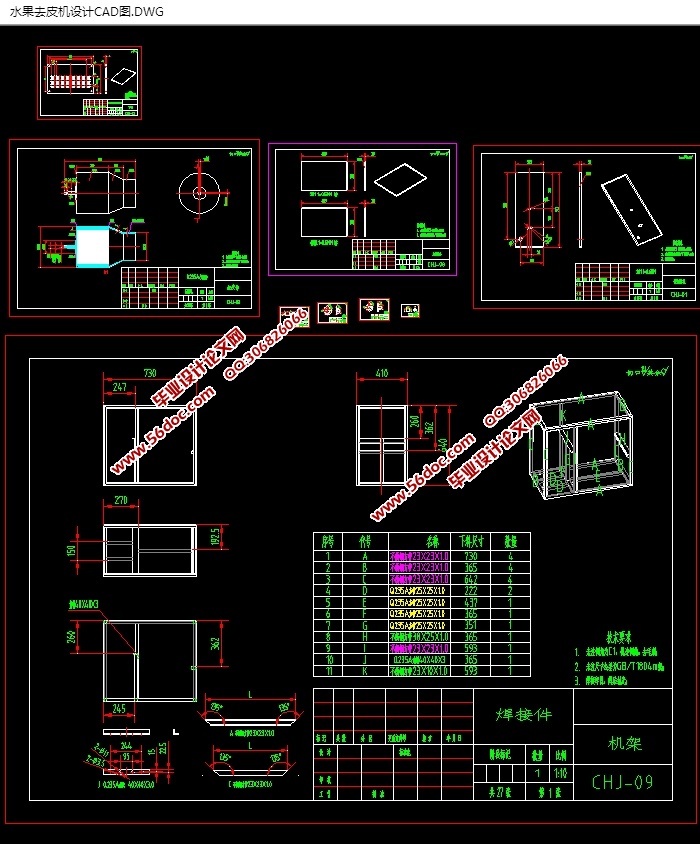

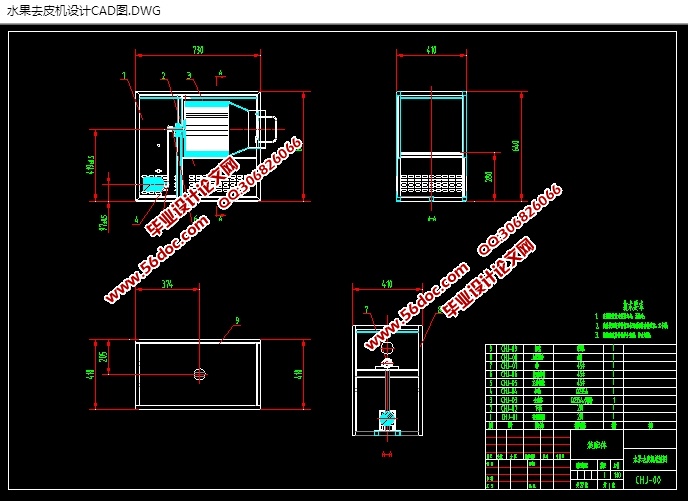

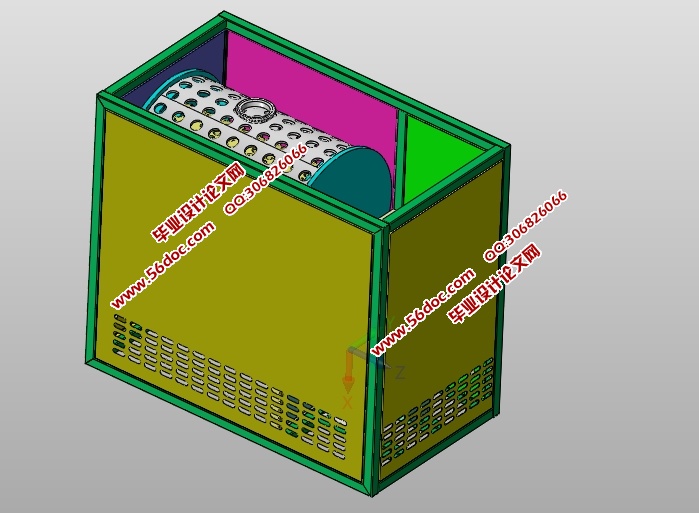

水果去皮机的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8600字,CAD图纸10张,SolidWorks三维图)
The Design of Fruit Peeling Machine
摘 要
本课题来源于当今社会食品加工工业水果去皮设备的创新和更新换代基础之上,通过设计出水果去皮机,从而来满足当今社会水果去皮设备不足的缺陷。

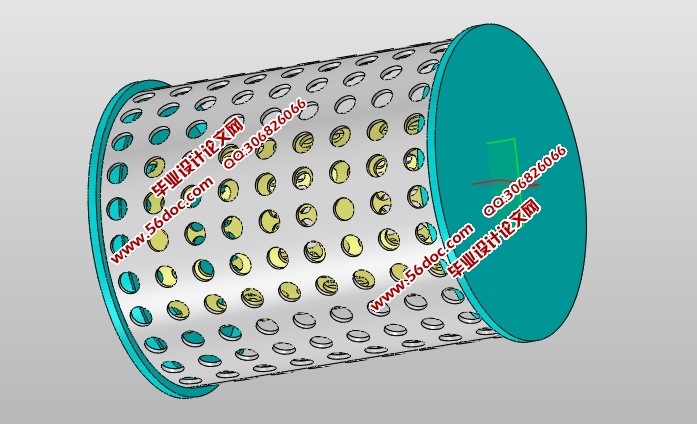

水果去皮机作为食品加工机械的一种,随着人们生活水平的提高,得到了越来越普遍的使用。它主要由机架、链传动机构、去皮体、传动轴等部分组成。通过电机带动链传动机构从而使去皮体转动,在内部刮刀与水平表面摩擦的情况下,实现水果的去皮。
本文运用理论联系实际的方法进行水果去皮机结构的研究,通过从水果去皮机的方案布局入手,查找相关资料,证明了本次设计的水果去皮机的结构方案的可行性,并对其中常用的标准件例如轴承,轴,链传动机构进行选型设计,最后进行各主要零部件的强度校核。
关键词:水果去皮机 链传动 结构 设计
2水果去皮机的方案分析
2.1.1结构分析
根据课题,我们要设计的水果去皮机,是针对水果的数量很多,并且需要常常变换大小的,我们采用人工放水果进去,当水果放进去水果皮的那个去皮体的时候,就会随着去皮体一起旋转,水果在气割体里面转动,由于去皮体里面有刀片,随着去皮体的旋转,就实现了水果的去皮,人工把水果一下子全部倒入去皮体,电机通过链传动带动去皮体旋转,当旋转到一定的时候,水果皮就会自己去除干净,达到了我们需要的目的。
2.1.2 方案之间的比较
传统的土豆去皮机采用的结构方案一采用立式,直接通过电机电动去皮体旋转,具体方案图如下图1.1所示,此种类型的水果去皮机结构太过单一,水果的皮不容易去除干净。方案二是按照西方国家的水果去皮机的结构来的,一般同样采样立式,去皮刀在侧边安装,同样由于振动的原因,去皮效果非常不理想。其具体方案图如图1.2所示,方案三如图1.3所示,我们采用卧式,通过人工将水果放入切割体里面,电机通过链传动带动切割体旋转,从而实现水果的去皮,这样是最合适的,去皮效果也最理想。
目 录
1 绪论 1
1.1课题来源及研究目的和意义 1
1.2水果去皮机的发展现状 1
2 水果去皮机的方案分析 3
2.1.1结构分析 6
2.1.2方案之间的比较 8

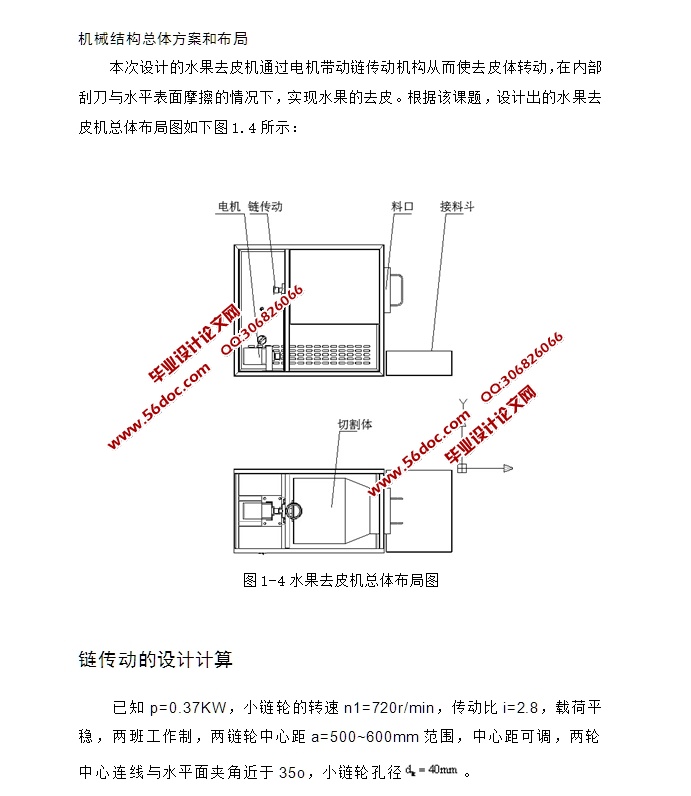

2.1.3机械结构总体方案和布局 10
3 机械结构的设计 14
3.1链传动的设计计算 16
3.2电机的选用 18
3.3轴的设计计算 18
3.4轴承的设计计算 18
3.5键的选择 20
3.6轴的校核 21
3.7轴承的校核 22
3.8机架的设计 24
4 结构设计及三维建模 26
4.1结构中用到的非标准件建模 26
5 三维软件设计总结 27
结 论 28
参 考 文 献 29
致 谢 30
