水果装袋装置设计(含CAD零件装配图,SolidWorks三维图)

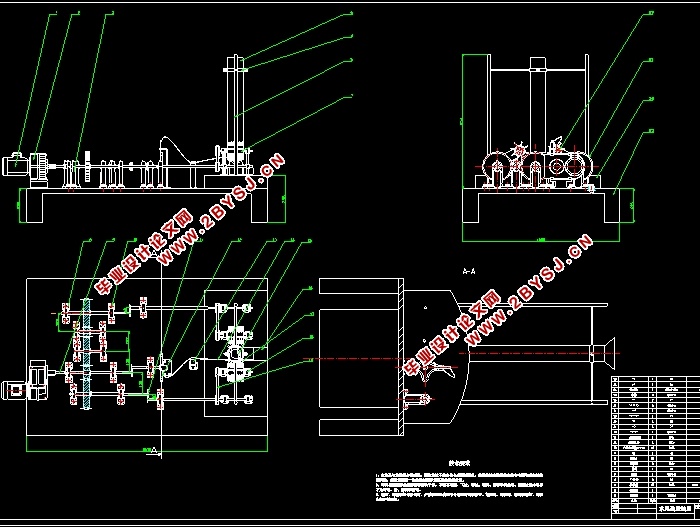

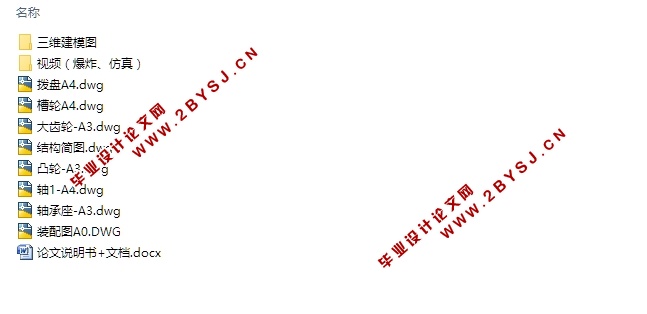

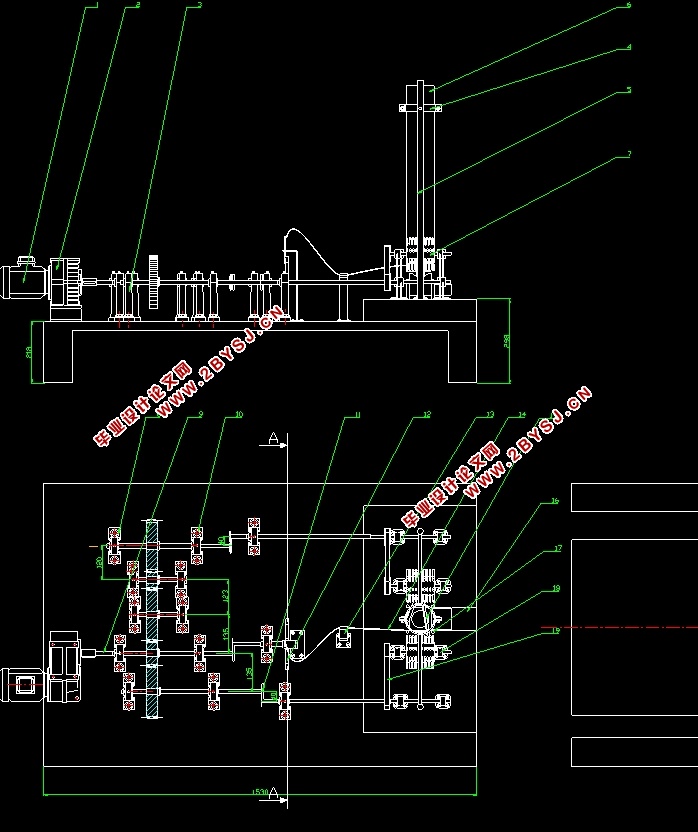

水果装袋装置设计(含CAD零件装配图,SolidWorks三维图)(任务书,开题报告,中期检查表,外文翻译,论文说明书13000字,CAD图8张,SolidWorks三维图,爆炸仿真视频)
摘要：随着我国苹果产业向高层次发展，在苹果外观包装等附加价值上做更多的工作是很有必要的。一方面，包装直接影响顾客对产品的视觉需求和心理需求，好的包装能在第一时间吸引顾客的眼球。另一方面，对苹果的包装还可以起到保护和减震的作用，防止苹果在运输的时候造成意外损伤，在提高了果农和水果商的经济效益的同时还提高了苹果的品牌化。
但人工的套袋包装效率低、成本高，这增大了果农与苹果经销商的经济压力，因此，研发一种新型的自动装袋机具有无限的商机和市场。本此设计的苹果装袋机采用纯机械的方式，设计过程不使用自动化控制计算和实时监测以及传感器技术，主要借助齿轮机构、槽轮机构、凸轮机构、轴、减速器、电动机等的组装和精准配合，以及依据发泡网弹性大的特性来实现苹果的连续装袋功能。

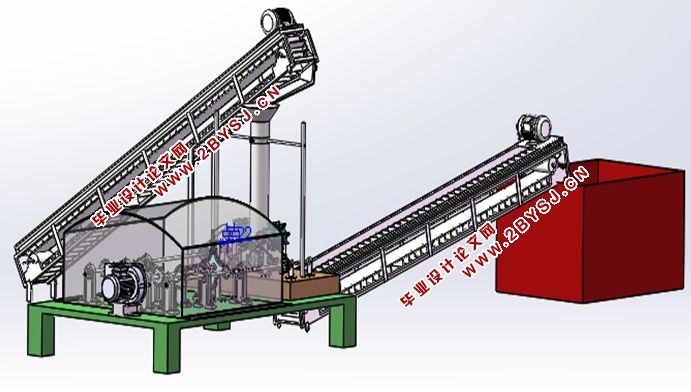

本次设计，有完整详细的设计计算，利用CAD画二维工程图，利用SolidWorks实现三维建模及装配，同时做了有限元分析、爆炸图和运动仿真。分析结果验证了设计的合理性。

关键词：苹果装袋机；轴；槽轮机构；凸轮机构；齿轮；发泡网

Design of fruit bagging device
Abstract:As China's apple industry develops to a higher level,it is necessary to do more work on the added value of Apple's appearance packaging.On the one hand, packaging directly affects the customer's visual and psychological needs of the product.Good packaging can attract customers' attention in the first place.On the other hand,Apple's packaging can also play a role in protection and shock absorption,prevent Apple from causing accidental damage during transportation,improve the economic benefits of fruit farmers and fruit traders, and also increase Apple's branding.
However, artificial bagging is inefficient and costly,which increases the economic pressure between farmers and Apple dealers.Therefore, the development of a new type of automatic bagging machine has unlimited business opportunities and markets.The apple bagging machine of the present design adopts a purely mechanical method.The design process does not use automatic control calculations and real-time monitoring and sensor technology,mainly through the assembly of the gear mechanism,sheave mechanism,cam mechanism,shaft,reducer,motor,etc.,and precise coordination,and according to the characteristics of the elasticity of the foam mesh to achieve the continuous bagging function of Apple.
This design has a complete and detailed design calculation.Using CAD to draw two-dimensional engineering drawings, using SolidWorks to achieve three-dimensional modeling and assembly,while doing a finite element analysis,explosion map and motion simulation. The results show that the design of the device is reasonable.

Keywords:Apple bagging machine,axis,Slot wheel mechanism,Cam mechanism, gear,Foam net
 
1.6.3设计的任务
（1）查（借）阅资料，了解本课题设计重点、注意事项，撰写开题报告。
（2）继续阅读文献，制定苹果装袋装置总体设计方案。
（3）根据需求，进行结构设计，确定传动比。
（4）进行轴的设计及校核。
（5）进行齿轮的参数设计及校核。
（6）（选材）选择合理的材料促使苹果从高处可以无损伤的落下。
（7）使苹果装袋、发泡网剪断、苹果运出以及毛刷筒的转动之间相互协调，时间差值计算精确无误。
（8）设计计算机械传动机构的具体运动尺寸。
（9）绘制零件图、装配图，编写毕业设计说明书。
（10）整理、整合资料，应备答辩。

2.2工作原理
苹果装袋机是一种能够实现自动给苹果进行装袋，紧接着利用剪刀剪袋的机构装置。第一步，将发泡网套在安装在机架上的具有一定高度的套筒上，未经装袋的苹果由提升机构（送果机构）（如图2.3所示）运输到套筒之中。一定时间后，苹果落达套筒的底部，此时套筒外的发泡网将苹果自动套装好。与此同时，在凸轮机构运动配合下，带动固定在剪刀上的绳子从而将发泡网剪断。紧接着，苹果通过出果机构（运动链）（如图2.4所示）抵达储果斗储存，储果斗如图2.5所示，储果斗内侧具备一个向下倾斜的挡板，减小苹果到储果斗底部的高度，利于避免苹果着落时受损伤。当一个苹果装袋动作完成之后，两个毛刷筒便会转动，促使发泡网向下运动，运动距离为包装一个苹果所需发泡网的固定长度。此时第二个苹果落下、第三个苹果落下、第四个苹果落下……按照上述规律，不停循环实现苹果的装袋过程。这里剪刀的运作是通过凸轮机构来实现的，毛刷筒的运动是通过平带带动来实现的。总体又利用槽轮机构的简谐式运动实现剪刀和毛刷筒的时间先后运动顺序。



目录
摘要    I
Abstract    II
1 绪论    1
1.1中国苹果产业的发展现状    1
1.1.1产量和面积增加，优势领域扩大到高海拔地区    1
1.1.2科技、要素、管理投入加大，单产水平逐步提高    1
1.1.3果园管理从只重视地上向地上、地下并重转变    1
1.1.4采后保鲜能力得到提高，直销体系加快推进    2
1.2当前苹果产业存在的问题    2
1.3苹果套袋包装的意义    2
1.4国内外苹果装袋技术的发展状况    2
1.4.1国内技术的发展现状    3
1.4.2国外技术的发展现状    3
1.5苹果装袋机的发展趋势    4
1.6设计的内容    4
1.6.1设计的依据    5
1.6.2设计的要求    5
1.6.3设计的任务    6
1.7小结    6
2 设计简介    7
2.1装袋机样机    7
2.2工作原理    8
2.3主要零件介绍    9
2.4小结    18
3 基础数据的计算    19
3.1电动机的选择    19
3.1.1电动机类型和结构的选择    19
3.1.2选电动机类型    19
3.1.3选择电动机容量    19
3.1.4确定主动轴工作转速    20
3.2传动比的确定    21
3.2.1总传动比    21
3.2.2分配传动比    21
3.3计算传动装置运动    21
3.3.1计算各轴的转速    21
3.3.2计算各轴的输入功率    22
3.3.3计算各轴的转距    22
3.4小结    23
4 传动机构的设计计算及校核    25
4.1齿轮的设计计算及校核    25
4.1.1减速器箱内的圆柱齿轮传动的设计计算    25
4.1.2高速斜齿圆柱齿轮的设计计算    25
4.1.3低速直尺圆柱齿轮的设计计算    27
4.1.4执行机构直齿圆柱齿轮的设计计算    29
4.1.5齿轮的校核    30
4.2轴的设计计算及校核    31
4.3小结    33
5 部分零件的有限元分析    35
小结    36
6 装袋机的缺陷及改进    37
小结    37
总结    39
参考文献    41
致谢    43
附录    45
