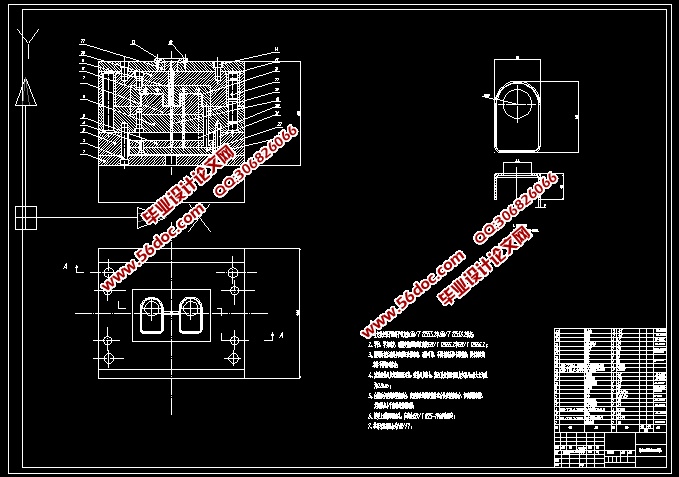

吊扇开关盖壳模具设计(含CAD零件图装配图)

吊扇开关盖壳模具设计(含CAD零件图装配图)(论文说明书18000字,CAD图纸11张)

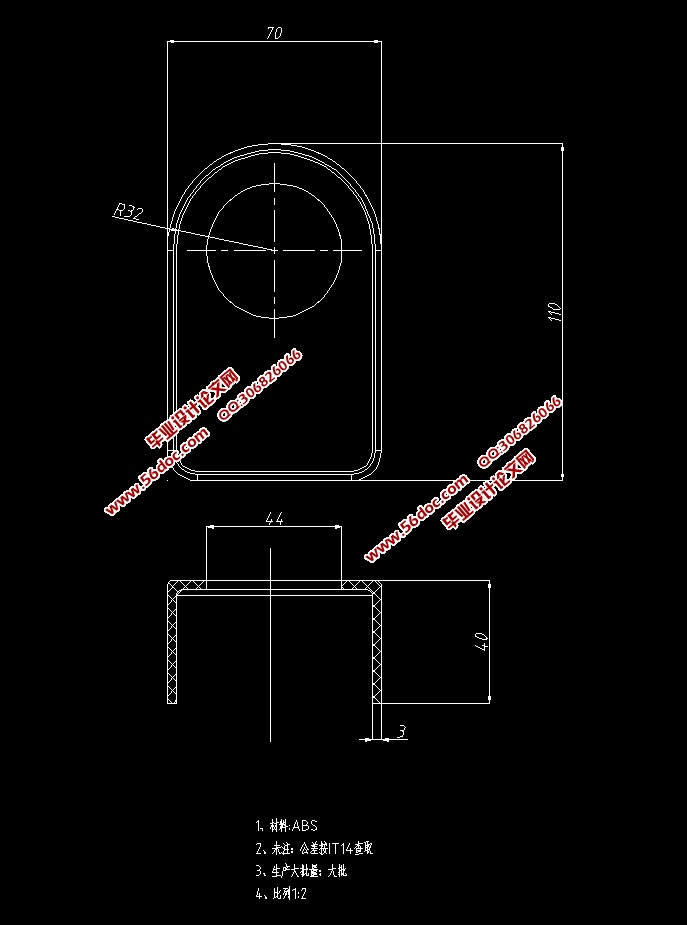

塑件的结构工艺性分析
    产品名称：吊扇开关盖壳
    产品材料：ABS
    产品数量：大批
    技术要求：未注公差IT14
2.2 塑件的工艺分析
2.2.1 塑件的尺寸精度分析
材料为ABS，密度为1.05g/cm3，收缩率0.4%-0.7%取0.5%。ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性,丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
2.2.2 塑件表面质量分析
塑件的表面要求越高，表面粗糙度越低。表面质量主要是取决于模具型腔表面粗糙度，经过以上分析可以看出，注射时在工艺参数控制得较好的情况下，零件的成型要求可以得到保证。该塑件外部需要的表面粗糙度比内部要高许多，为Ra0.8 ，内部为1.6 。
2.2.3 脱模斜度分析
该塑件采用的塑料是ABS，而ABS的成型收缩率较小﹙0.4%-0.7%﹚，而且塑件不太复杂，所以应取较合适的脱模斜度。为保证壁厚的均匀一致，因此取塑料件的内外表面的脱模斜度一致，这里脱模斜度取0.5º。
