普通车床的数控化改造设计(含CAD零件装配图)

普通车床的数控化改造设计(含CAD零件装配图)(论文说明书1100字,CAD图纸11张)
机械结构总体方案和布局

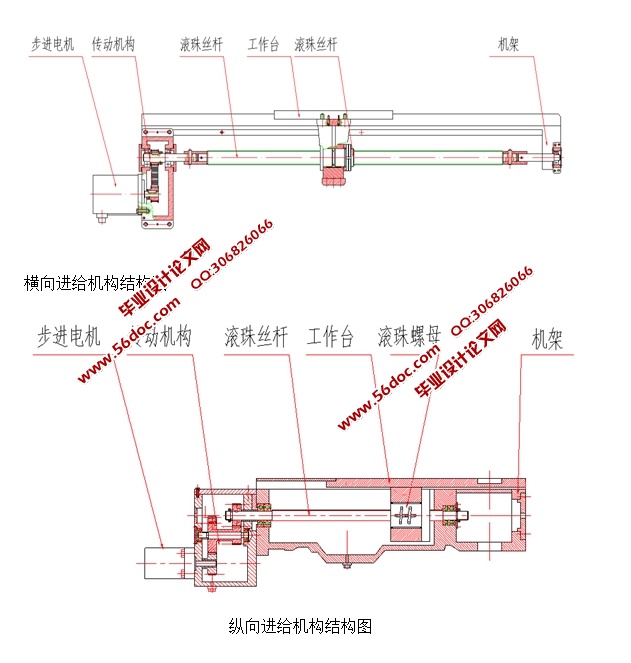

     确定好设计方案后我们对整体方案进行大体设计布局，整个传动装置由电动机带动，由于需要在任意位置能停止，本次设计的电动机我们采用步进电动机，由于步进电动机输出转速很快，需要分配传动减速比，需要加减速器进行减速，经过减速器出来后，通过联轴器或者连接套，使步进电机输出轴与滚珠丝杆相链接，而滚珠丝杆与滚珠螺母配合，滚珠螺母是与车床的横向，纵向移动工作台通过螺纹连接的，这样，当步进电机转动后，就带动滚筒丝杆转动，而滚珠丝杆的转动又带动与滚珠螺母固接的工作移动，从而实现了工件在车床上面任意位置的变化，从而实现了普通车床无法实现的功能，直接通过按钮代替繁杂的人力就能够解决问题，实现工件的快速进给。


目    录
第1章 绪  论    1
1.1 课题来源及研究目的和意义    1
1.2 普通车床数控化的现状及趋势    1
1.3 普通车床的数控化改造方案分析    5
  1.3.1 机械结构分析    5
  1.3.2 机械结构总体方案和布局    6
第2章 机械结构的设计    10
2.1滚珠丝杠的设计…………………………………………………………………13
2.2滚珠丝杠副丝杠副传动法面截形，循环方式等的确定……………………….14
2.3滚珠丝杠的预紧…………………………………………………………………15
第3章 车床进给机构的设计计算…………………………………………...15
3.1 同步带轮选择.......................................................................................................16
3.2 步进电机选取与计算...........................................................................................17
  3.2.1横向进给机构中步进电机的选用计算.......................................................18
  3.2.2 纵向金给机构中步进电机的选用计算......................................................19
3.3传动齿轮的选择计算与校核................................................................................20
  3.3.1齿轮的选择.....................................................................................................21
  3.3.2按齿面接触强度设计.....................................................................................22
  3.3.3齿轮的校核.....................................................................................................23
3.4直线导轨的选择....................................................................................................24
  3.4.1直线导轨的确定.............................................................................................24
第4章 车床进给系统各部件的选取及校核……………………………....24
4.1 联轴器的选取…………………………………………………………………...25
4.2滚珠丝杠选取与校核……………………………………………………………26
4.3滚动轴承的选取与计算……………………………………………………........24
结  论    35
参 考 文 献    36
致  谢    37
