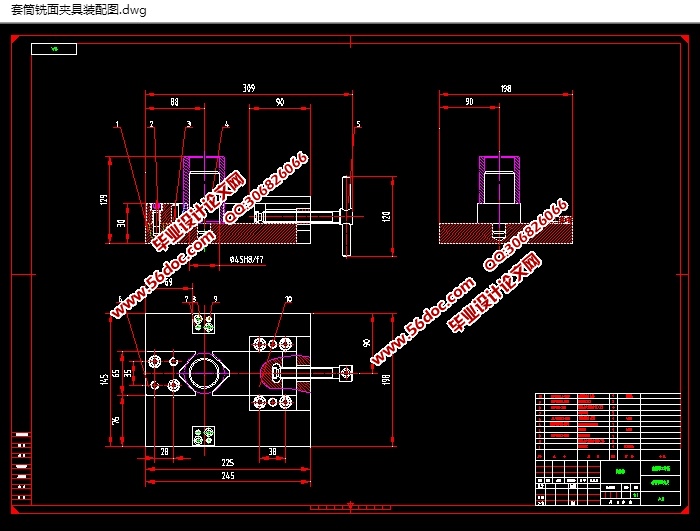

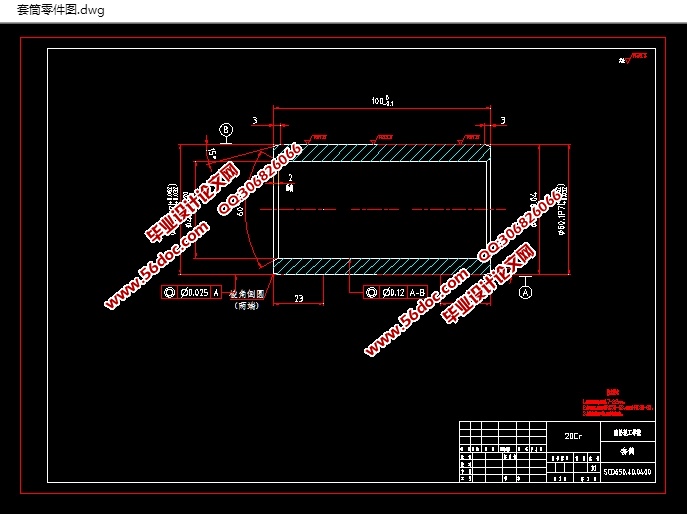

输送机传输带NE300链板套筒工艺编制和铣平面夹具刀具设计(含CAD图)(论文说明书9900字,CAD图4张,工序卡,工艺卡)
摘要
本文首先对输送机传输带NE300链板套筒零件进行分析,通过对输送机传输带NE300链板套筒进行的研究和分析,描述了它的毛坯制造形式、机械加工余量、基准选择、工序尺寸和毛坯尺寸的确定,以及切削用量和工时的计算和加工刀具的设计等相关内容。
在这次毕业设计中,根据课题所给的零件图、技术要求,通过查阅相关资料和书籍,了解和掌握了的机械加工工艺和编程的一般方法和步骤,并运用这些方法和步骤进行了输送机传输带NE300链板套筒铣圆柱面扁位夹具和组合刀具设计,整个铣扁位夹具的设计的指导思想“简便、高效、经济”。力求生产处符合要求的产品。
关键词:链板套筒;加工余量;铣扁位夹具;组合刀具;

链板套筒的加工工艺规程设计
  (一)零件的作用
题目所给的零件是链板套筒。 它一般用于与链板之间的连接处,一般起到加强限位的作用。
  (二)零件的工艺分析

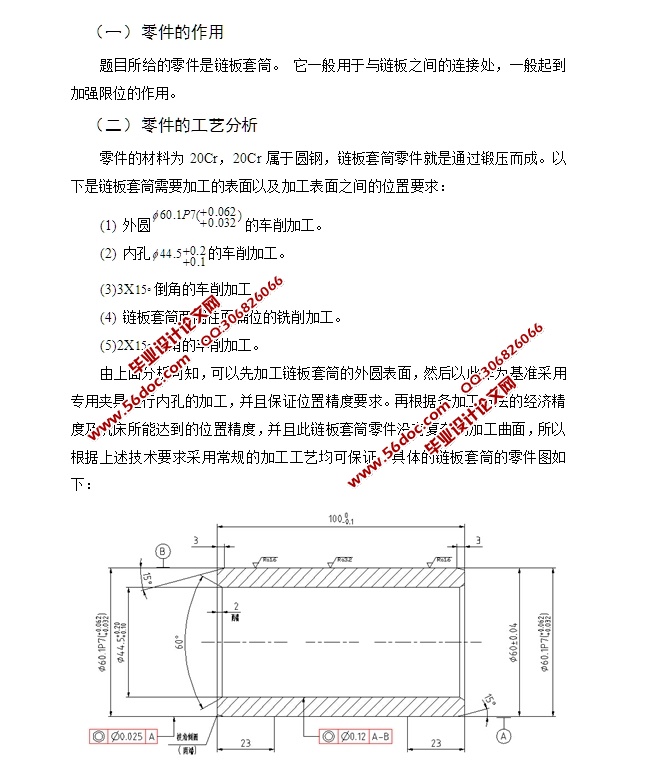

零件的材料为20Cr,20Cr属于圆钢,链板套筒零件就是通过锻压而成。以下是链板套筒需要加工的表面以及加工表面之间的位置要求:
(1) 外圆 的车削加工。
(2) 内孔 的车削加工。
(3)3X 倒角的车削加工。
(4) 链板套筒两圆柱面扁位的铣削加工。
(5)2X 倒角的车削加工。
由上面分析可知,可以先加工链板套筒的外圆表面,然后以此作为基准采用专用夹具进行内孔的加工,并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度,并且此链板套筒零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。
