水力切割除草实验台设计(含CAD零件图,装配图)

水力切割除草实验台设计(含CAD零件图,装配图)(选题审批表,任务书,开题报告,论文设计说明书17700字,CAD图纸21张)
摘  要：水力切割技术是国外70年代开发、80年代发展起来的高新技术，已广泛应用于工业、医疗、食品加工等领域，与传统方法比较得出水切割技术除草具有无污染、清洁卫生、粉尘少、刀具无磨损、噪声小等优点，具有广泛的应用前景。本文通过对水力切割技术的理论分析，得出水力切割效果的影响因素，设计了一台综合型水力切割实验台，并对轴、链轮、皮带轮、齿轮等主要零件进行了校核。
关键词：水力切割；除草；试验台；设计

Design Of Water Jet Cutting Experimental Apparatus
Abstract: The hydraulic cutting technology, a high and new technology which is exploited in the 70s and developed in the 80s abroad, has been widely applied in many fields like industry, healthcare, food processing. Compared with the traditional technology, the hydraulic cutting technology has advantages of pollution-free when weeding, environmental protection, little dust, no tool wear, low noise, and so on, which equip it with a broad prospect in application. Through theoretical analyzing of the hydraulic cutting technology, this paper gets influential factors of hydraulic cutting technology, and designs an appropriate variable control system, and thus making up an integrative hydraulic cutting test bed which checks the main parts such as axis, sprocket wheel, belt pulley and gear.
Key words: water jet cutting; removing weeds;Laboratory Apparatus; Layout


目    录
摘 要……………………………………………………………………………………1
关键词…………………………………………………………………………………1
1 前言…………………………………………………………………………………1
    1.1水力切割………………………………………………………………………2
        1.1.1切割原理………………………………………………………………2
        1.1.2发展过程 ……………………………………………………………2
    1.2水力切割的应用……………………………………………………………3
        1.2.1水力切割在工业中的应用……………………………………………3
        1.2.2水力切割在医学中的应用……………………………………………3
        1.2.3水力切割在其他方面的应用…………………………………………4
    1.3 水力切割应用的设想………………………………………………………4
2 水力切割试验台传动部分的设计计算……………………………………………5
    2.1  传动方案的拟定……………………………………………………………5
    2.2  电机的选择…………………………………………………………………6
        2.2.1电动机类型的选择……………………………………………………6
        2.2.2电动机功率的选择……………………………………………………6
        2.2.3电动机转速的选择……………………………………………………6
        2.2.4确定电动机型号………………………………………………………7
    2.3  总传动比及各传动比的分配………………………………………………7
    2.4  传动装置运动和动力参数的计算…………………………………………8
3 传动零件的设计计算………………………………………………………………8
    3.1 皮带传动的设计计算………………………………………………………8
        3.1.1选择普通V带截形……………………………………………………8
        3.1.2  确定带轮基本直径并验算带速……………………………………8
        3.1.3确定带长和中心距……………………………………………………9
        3.1.4验算小带轮包角………………………………………………………9
        3.1.5确定带的根数…………………………………………………………9
        3.1.6计算轴上压力…………………………………………………………9
        3.1.7带轮结构形式的设计…………………………………………………9
    3.2  齿轮传动的设计计算……………………………………………………10
        3.2.1选择齿轮材料与热处理……………………………………………10
        3.2.2按照齿面疲劳强度设计……………………………………………10
        3.2.3校核齿根弯曲疲劳强度……………………………………………11
        3.2.4计算齿轮传动中心距………………………………………………11
        3.2.5计算齿轮的圆周速度………………………………………………11
    3.3 链传动的设计计算…………………………………………………………11
        3.3.1 选择链的齿数………………………………………………………11
        3.3.2 确定计算当量单排链的功率………………………………………11
        3.3.3 选择链条的型号和节距……………………………………………12
        3.3.4 计算链节数和中心距………………………………………………12
        3.3.5计算链速V…………………………………………………………12
        3.3.6计算压轴力…………………………………………………………12
    3.4 轴的设计计算………………………………………………………………12
        3.4.1 从动轴的设计………………………………………………………12
        3.4.2 主动轴的设计………………………………………………………14
        3.4.3 链轮轴的设计………………………………………………15
    3.5 滚动轴承选择及校核计算………………………………………………16
        3.5.1 从动轴上的轴承…………………………………………………16
        3.5.2 主动轴上的轴承……………………………………………………16
        3.5.3 链轮轴上的轴承……………………………………………………17
    3.6 键的选择及校核计算………………………………………………………17
        3.6.1 键连接的选择………………………………………………………17
        3.6.2 键强度的校核………………………………………………………17
4 水力切割试验台水枪部分的设计…………………………………………………18
5 水力切割试验台底座部分的设计…………………………………………………18
6 减速器箱体、箱盖及各附件的设计………………………………………………19
     6.1 减速器附件的选择…………………………………………………19
     6.2箱体的主要尺寸……………………………………………………19
7 密封与润滑……………………………………………………………………19
     7.1齿轮的润滑…………………………………………………………19
     7.2滚动轴承的润滑……………………………………………………20
     7.3 链轮传动的润滑…………………………………………………20
     7.4 润滑剂的选择………………………………………………………20
     7.5 密封方法的选取…………………………………………………20
8 全文总结……………………………………………………………………………20
参考文献  ……………………………………………………………………………21
致谢……………………………………………………………………………………23
    附录……………………………………………………………………………………23

附录

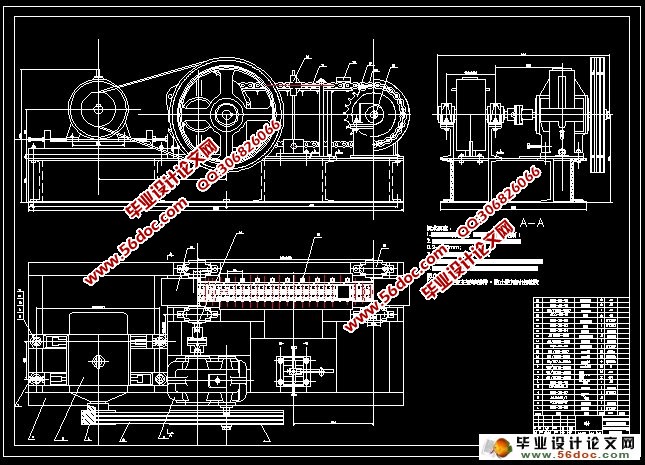

附录1：水力切割除草实验台设计总机图

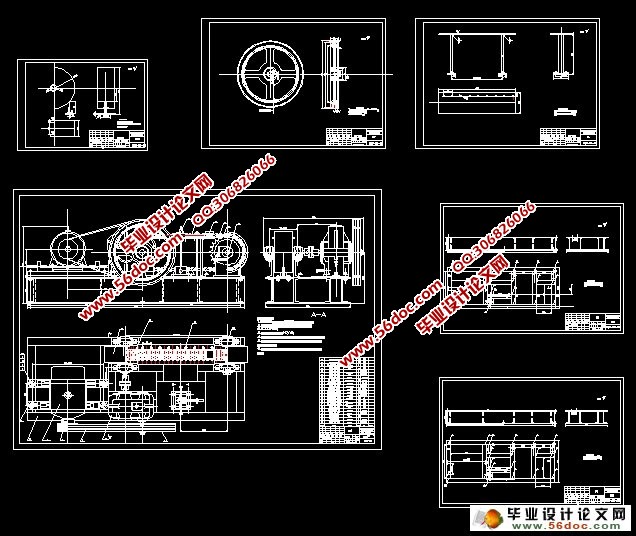

附录2：减速器总装图

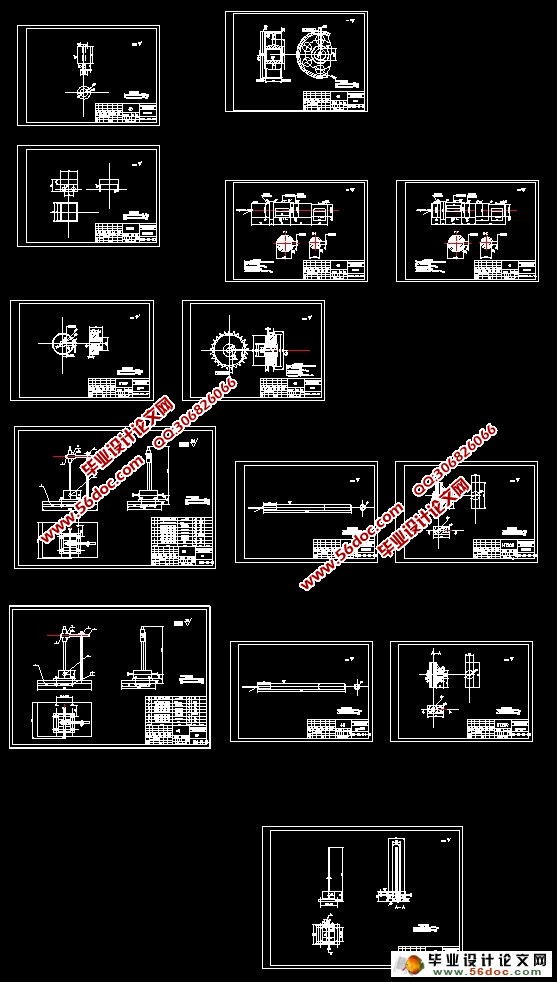

附录2：零件图
