资料介绍:

棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)(开题报告,论文说明书12000字,CAD图纸6张,SolidWorks三维图)
摘要
本次设计的基本思路是利用机电液压一体化系统,通过对切割棒料过程的分析及研究,首先绘制出整体结构布局,再对机械部件结构和液压系统进行详细设计。机电液压一体化系统主要由机械本体、电子控制单元、液压元件、电源四个部件组成。切割棒料的基本原理为:电机驱动皮带驱动,带轮带动切割刀片作高速旋转,实现切割。电动机切割片部件与工作台之间是铰接的装配关系,可转动角度。升降液压缸可推动电动机切割片上下移动,从而实现驱动刀片的连续切割运动。切割机采用PLC控制各液压换向阀的电磁铁,实现对杆料和测试的自动切割和切割。工作移动平台可实现X轴、Y轴的平移,前进速度由液压系统控制。水平切割时,切削速度可由液压缸调节。现场操作表明,该切削机床具有动作快、动作平稳、与计算机连接方便等优点。可以降低工人的劳动强度,实现自动控制,提高劳动生产率。
关键词:棒料切割机,机电液压一体化,工作移动平台。

主要针对棒料切割机进行设计,从棒料切割机的整体方案出发,然后具体细化出具体内部结构,其具体内部结构主要包括以下几个方面:
(1) 设计一台棒料切割机。
(2) 设计棒料切割机的切割装置,功能,卸料,夹具设计。
(3) 有自动卸料装置。
(4) 夹紧装置不要用机械手,用造价成本不要太高的装置。
(5) 棒料定位元件用V型块。
(6) 棒料30mm。

本次设计采用机电一体液压化设计思想,要求棒料切割机采用PLC对棒料的切割过程及检测进行自动控制,并能根据PLC定长信号分别切割两条连续的棒料,完成了系统的硬件和软件设计后可以实现对棒料的准确定长切割,切割后自动返回初始位置。被切割的工件为30m的圆柱实心钢柱,材料为45钢,切割机能切割的长度范围为1000mm~1500mm,切割到一定深度停止切削,最后用压断机进行压断处理。
本次设计采用机电一体化结合液压的设计理念,选定棒料切割机为PLC对棒料切削过程实现自动控制和检测,基于PLC的固定信号长度切割,分别连续切割,完成系统的硬件和软件设计可以实现对棒料的准确定长切割,切割自动返回初始位置后。通被切割的工件是30毫米的圆柱形实心钢柱,材料是45#钢,切割部分的切割长度在1000毫米到1500毫米之间,切割到一定深度停止切割,棒料自动落料。

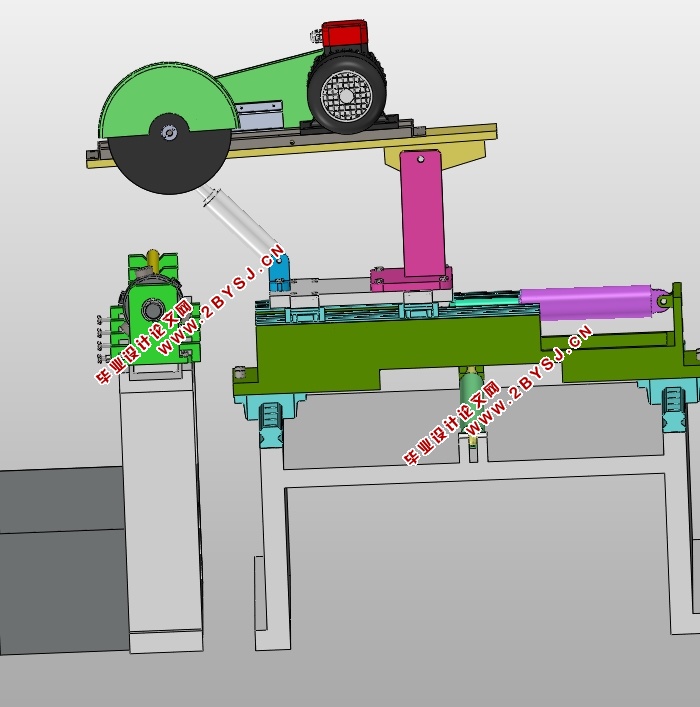

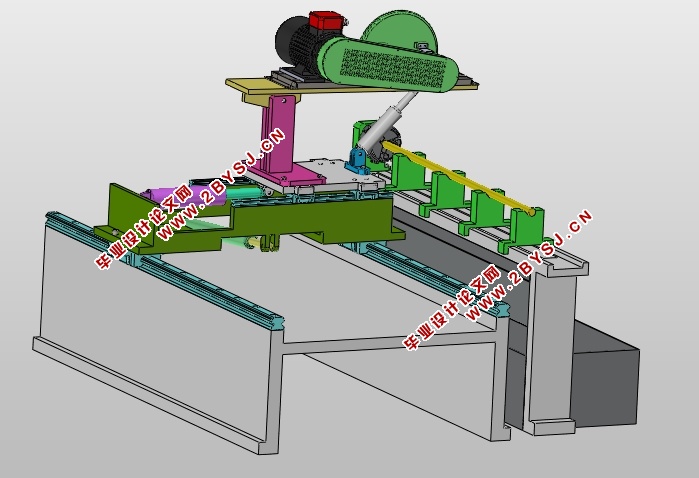

棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)
棒料切割机的设计(含CAD零件装配图,SolidWorks三维图)


目  录
摘要    1
abstract    2
第一章 概述    3
1.1  选题背景    3
1.2  研究意义    4
1.3  本课题研究的主要内容    5
第二章 切割部分设计    6
2.1  切割部分设计要求    6
2.2 切割部分设计方案    6
2.3 切割部分工作原理    8
2.4  切割部分结构设计    9
2.4.1  切割片的选取    9
2.4.2  电机的选取    9
2.4.3  带传动设计    9
2.4.4  升降液压缸的设计    13
2.4.5  滚动轴承的选取及校核    16
第三章 夹紧部分设计    20
3.1  夹紧机构设计要求    20
3.2  夹紧部分方案设计    20
第四章 纵横行走部分的设计    21
4.1  纵横行走装置设计要求    21
4.2  纵横行走部分方案设计    21
4.3  直线导轨的选择计算    21
4.3.1选定条件    21
4.3.2选择方式    21
第五章 液压传动系统设计    24
5.1液压传动机构    24
5.2 液压传动原理图    24
第六章 CAD装配图的绘制    24
6.1 基本绘制要求    25
6.2 绘制内容与步骤    25
6.3 技术要求    26
7  结 论    28
参考文献    29
致谢    30
