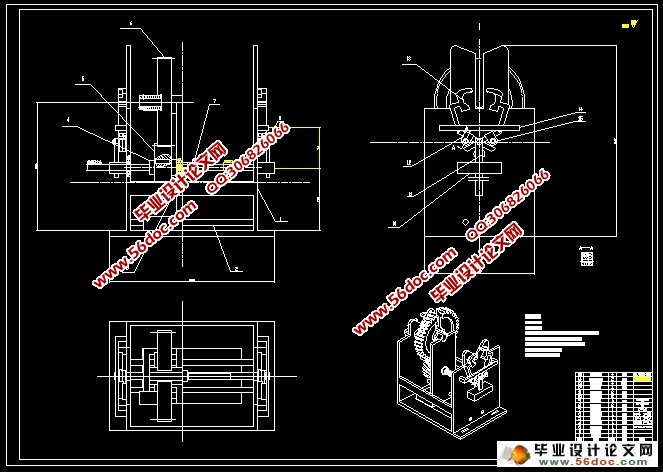

高空作业机器人设计(含CAD零件图装配图)

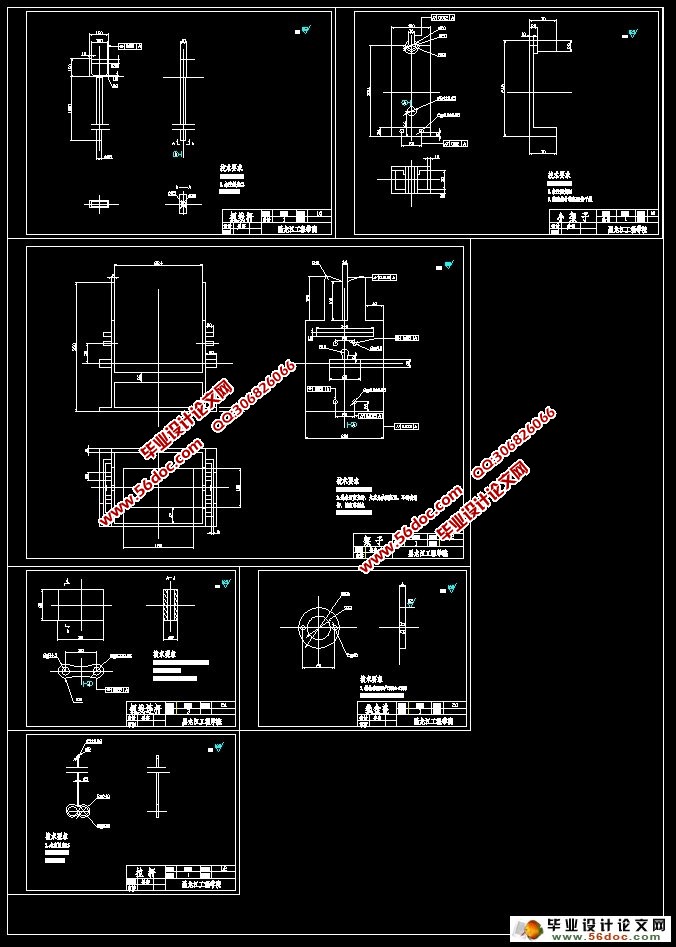

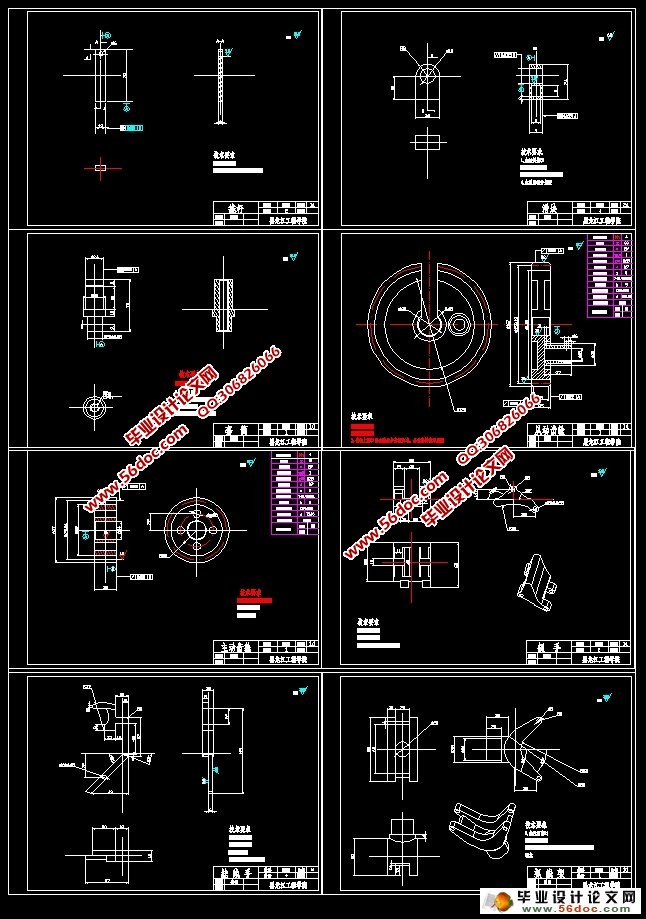

高空作业机器人设计(含CAD零件图装配图)(开题报告,设计说明书15000字,CAD图纸15张)
摘  要

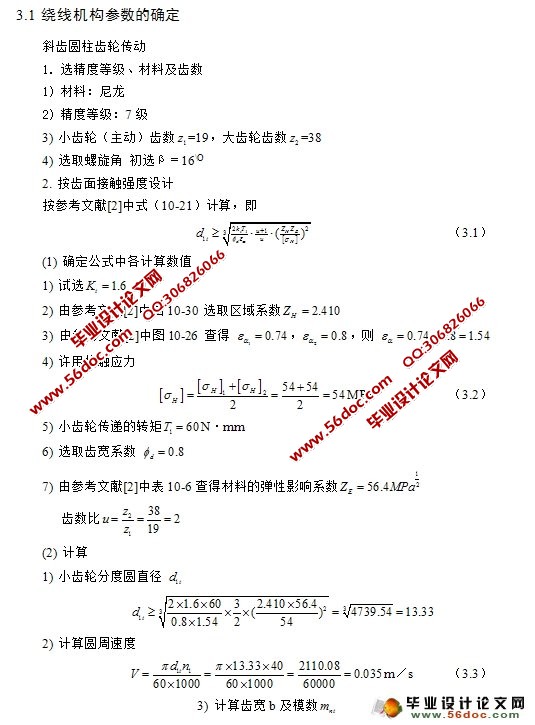

在一切追求人性化的今天，越来越多繁重、危险和高难度的工作，开始采用机器人（包括机械手）来代替人类完成。裸高压导线输电线路的高空接线工作，一直是困扰高空作业人员的棘手问题，由于其危险性极大，作业条件艰难，仅靠人力很难做到，所以都是借助高空作业车的帮助来实现的。近年来，越来越多的人致力于多自由度的高空全自动绕线装置的研究，试图找到一种简便、经济、安全、有效的方法，来解决这一难题。因此，无攀爬式全自动高空接线机器人应运而生，该机器人通过实现高空握持导线、不规则的圆周绕线运动和横向进给运动等动作，来完成绕线任务。通过对各种方案的对比，决定采用斜齿轮传动绕线，螺旋传动进给来实现主要功能。
本设计构思新颖，而且具有结构轻便、经济适用、效率高、安全等显著优势，顺应时代发展方向，具有很高的可行性，适用于各种工作场合。

关键词：无攀爬式；自动绕线；斜齿轮传动；进给；螺旋传动

ABSTRACT
In this information era, more and more heavy, dangerous and difficult works are being done by robot, manipulator included. The connection of bare high-tension wire has always been troubled steeplejacks. It’s extremely dangerous, and the work condition is hard, so people have to get help from the aloft working car. In recent years, more and more people are concentrated on development of device of full-automatic high altitude wiring. They try to find a convenient, economical, safely and efficient program to solve this problem. Then the no climbing full-automatic high altitude wiring robot comes out. It accomplishes its task by holding wires in high attitude, coiling in circle irregularly and transverse feed. Through the comparison of several programs, the helical gearing and screw driven are used to wiring and feed, respectively.
This design has a novel idea, and it has advantage of light structure, economic and applicable, efficient and safely. It complies with the development of era and can work in any conditions.

Key words: no climbing; full-automatic wiring; helical gearing; feed; screw driven

了一个新的探索方案。该设计经济实用性高，具有光明的发展前景。
本设计是主要实现高空握持导线、不规则的圆周绕线运动和横向进给运动的全新自动绕线装置具体设计要求如下：
导线直径： 10mm
绕线直径：2 mm
绕线材料： 铝
导线高度：20m
整机重量：7.5kg
完成绕线时间：1分钟左右
要求经济适用，效率高。
