二级斜齿轮减速器的设计(含CAD零件图装配图)

二级斜齿轮减速器的设计(含CAD零件图装配图)(开题报告,外文翻译,论文设计说明书9400字,CAD图5张)
摘 要 该论文完成二级斜齿轮减速器装置的设计，主要包括以下内容：介绍主要装置的性能、规格、型号及技术数据；说明了设计原理并进行了方案选择，绘出了相关图形和表格；对各种方案进行了分析和比较并介绍了所用方案的特点；应用原始数据以及相关公式对各种方案进行了计算，并根据计算结果确定应选用元器件或零部件；进行结构设计和方案校核；对实验中所得到的资料进行归纳、分析和判断，提出自己的结论和见解。

关键词  传动比 电动机 齿轮 减速器

外文摘要

Design of Two Level Inclined Gear Reducer
Abstract
The paper complete belt conveyor design of transmission device, mainly includes the following content: to introduce the main device performance, type, model and technical data。 Explain the design principle and the plan selection, draw the relevant graphics and tables, For all kinds of schemes are analyzed and compared, and introduces the characteristics of the scheme; Application of original data and related formula in the various solutions are calculated, and according to the calculated results to determine should choose what kind of components or parts; Structure design and check plan; In the experiment of information obtained concludes, analysis, and judgment, put forward its own conclusions and opinions.

Keywords  transmission  motor  gear  reducer

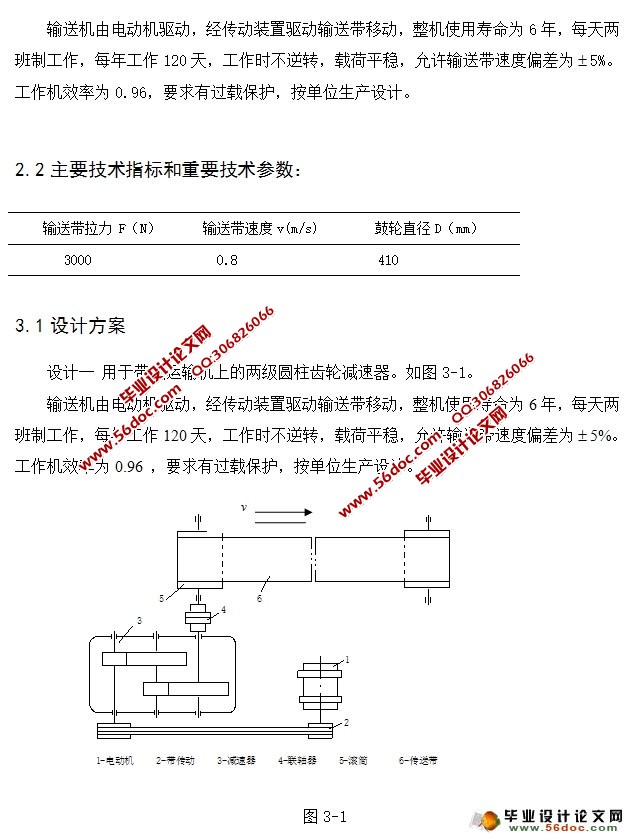

输送机由电动机驱动，经传动装置驱动输送带移动，整机使用寿命为6年，每天两班制工作，每年工作120天，工作时不逆转，载荷平稳，允许输送带速度偏差为 5%。工作机效率为0.96，要求有过载保护，按单位生产设计。


目    录
1 绪论    1
2技术任务书    1
2.1设计任务书    1
2.2主要技术指标和重要技术参数：    2
3设计计算说明书    2
3.1设计方案    2
3.2电动机选择，传动系统运动和动力参数计算    3
3.2.1确定电动机类型    3
3.2.2传动装置总传动比的确定及各级传动比的分配    4
3.2.3运动参数和动力参数计算    4
3.3渐开线斜齿圆柱齿轮设计    5
3.3.1高速级斜齿圆柱齿轮设计计算表    5
3.4轴的设计计算    17
3.4.1Ⅰ轴的结构设计    17
3.4.2Ⅱ轴的结构设计    21
3.4.3Ⅲ轴的结构设计    22
3.4.4校核Ⅱ轴的强度    25
3.5　轴承的选择和校核    29
3.5.1Ⅱ轴轴承的选择    29
3.5.2 校核Ⅱ轴轴承是否满足工作要求    29
3.6　键联接的选择和校核    31
3.6.1Ⅱ轴大齿轮键的选择    31
3.6.2Ⅱ轴大齿轮键的校核    31
3.7减速器的润滑、密封和润滑牌号的选择    32
3.7.1传动零件的润滑    32
3.8 箱体主要设计尺寸    33
4 使用说明书（SM）    35
4.1 主要参数    35
4.1.1二级斜齿轮减速器的结构    35
4.1.2 驱动机构    36
5  标准化审核报告（BS）    36
5.1  产品图样的审查    36
5.2  产品技术文件的审查    36
5.3 标注件的使用情况    36
5.4 审查结论    37
结论    37
参考文献    38
致  谢    39
