搅拌设备使用历史悠久，大量应用于化工、石化、轻工、医药、食品、采矿、冶金等行业中。搅拌设备可以从各种不同角度进行分类，如按照搅拌装置的安装形式简单的可分为立式和卧式，其中卧式是指搅拌容器轴线与混合机回转轴线都处于水平位置。
本课题在国内外混合机的研究与发展的基础上，设计了一种新的带有搅拌功能的卧式混合机结构设计方案，以用于食品工业的面粉搅拌操作。该卧式混合机具有的传动系统，采用V带和齿轮传动实现搅拌任务。

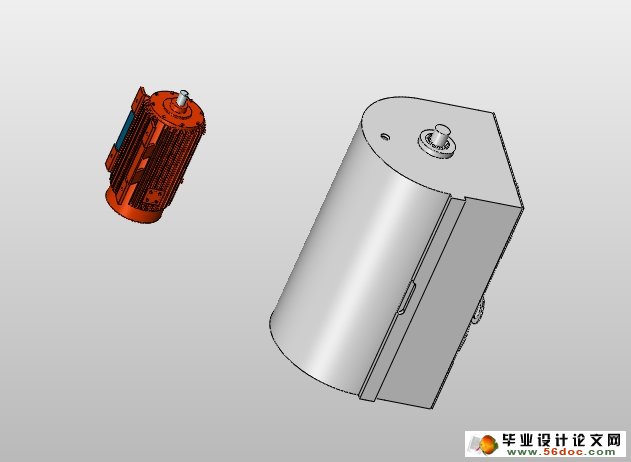

本文对卧式混合机的基本结构、基本尺寸进行了详细设计，并利用SOLIDWORKS对混合机结构进行三维建模，以便更直观地展现设计思想和进行结构分析；并对设计零件进行了分析校核，保证混合机的可靠运行。

关键词：卧式；混合机；混合；食品工业

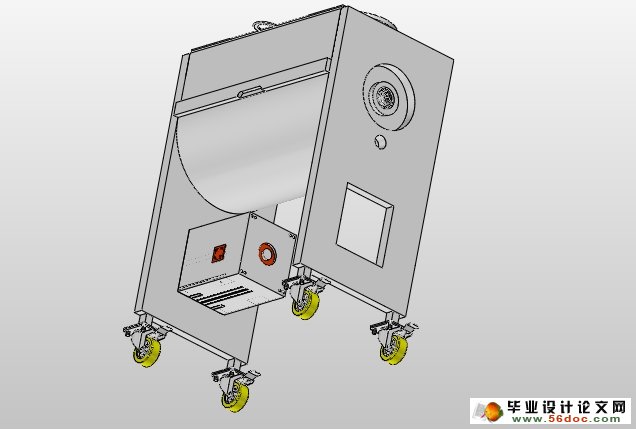

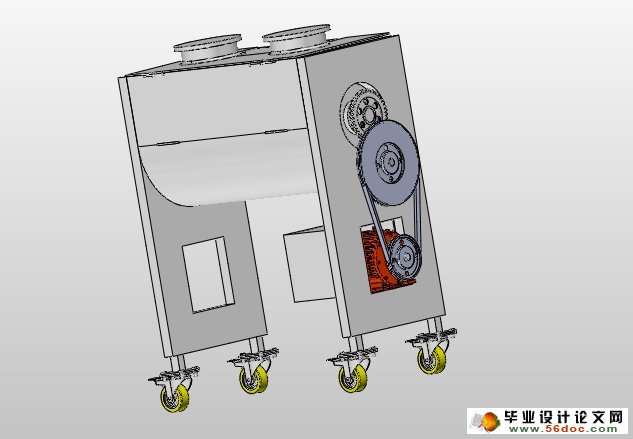

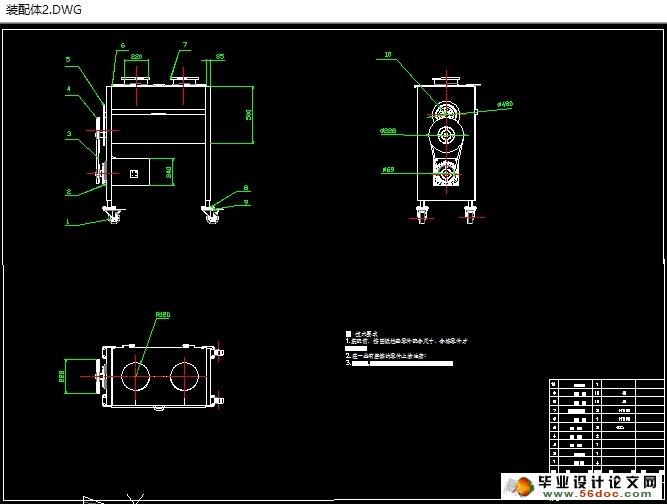

本设计为小型混合机，根据其工作容量和操作人员的最佳操作位置，混合机的外形尺寸为 mm，其中搅拌轴轴线高度600mm，混合容器下半部分为直径500mm的半圆筒，上半部分为 mm的长方体，筒壁厚8mm，混合机叶片边缘与筒壁间隙2mm，为了实现更好的搅拌效果，采用双螺带混合机，搅拌轴直径30mm，长1000mm，大螺带直径480mm，带宽40mm，小螺带直径240mm，带宽30mm。还有设定进料方式和出料方式，容器桶上部设盖子装填物料，下部开口卸放物料，有了以上尺寸设定，合理布局电动机的位置，传动装置的布局，完成总体结构方案的设计，绘制机构简图。

混合机性能指标的设定
混合机工作参数不仅反映其所能胜任的工作，更重要的是决定设计方向和一些设计参数的选择范围。
对于主传动系统，设定正常工作转速60r/min，启动时加速时间4s，稳定运行时间5min，减速时间6s，停歇时间2min。

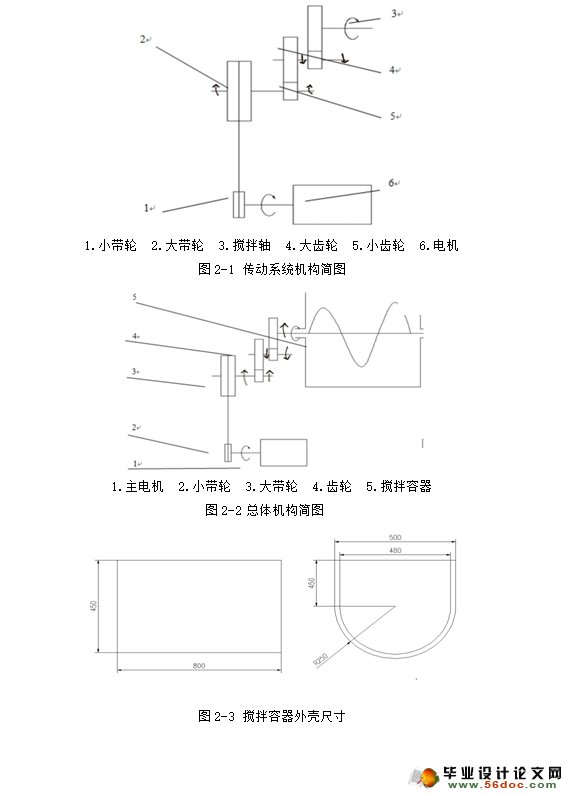

搅拌容器为半圆柱形，尺寸如图2-3所示。容器固定型搅拌装置的装料系数一般为0.5-0.6，本设计取0.58。


目 录
1 绪论    1
1.1　课题研究意义    1
1.2　混合机国内外发展现状    1
1.3　卧式混合机发展趋势    3
1.4　论文主要完成的工作    3
2 卧式混合机总体方案设计    4
2.1　卧式混合机总体结构方案    4
2.2　混合机性能指标的设定    5
3 卧式混合机结构设计    6
3.1　驱动元件的选择与计算    6
3.2 传动系统的结构设计    8
3.3　搅拌部分结构设计    11
4 安全性计算与校核    13
4.1　轴承的校核    13
4.2　轴的校核    14
总 结    15
致 谢    16
参考文献    17
