耙斗装岩机的传动系统设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

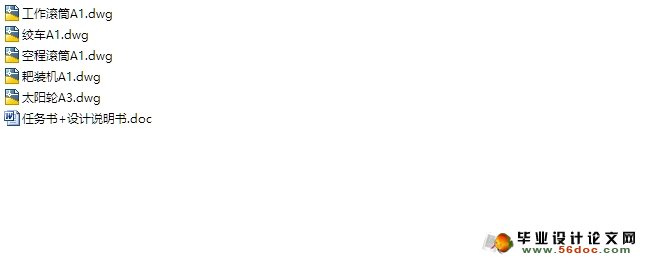

耙斗装岩机的传动系统设计(矿山机械)(含CAD零件装配图)(任务书,设计说明书16500字,CAD图纸5张)

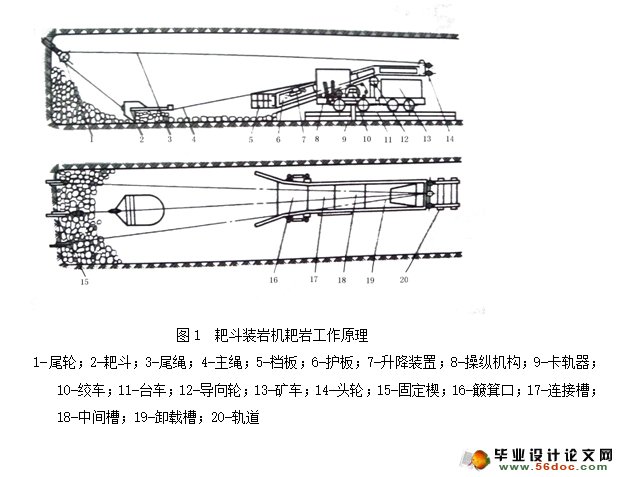

工作原理
    煤矿生产作业中,用钻爆法掘进巷道,爆破下来的岩石要装到矿车里,运出工作平面,提升到地表面处理。这项装载工作劳动强度高,工作量大,约占整个掘进循环过程的35 %~50 %。为了降低工人劳动强度,提高生产效率,保证这项工序实现机械化,煤矿会使用各类装载机械,如耙斗装载机、铲斗装载机与蟹爪装载机等。由于耙斗装载机结构简单,易于制造,不仅能装大块岩石,而且还能用于坡度小于30°的巷道,因而广泛应用于煤矿生产中。
耙斗装岩机主要结构有:固定楔、尾轮、耙斗、绞车、台车、导向轮、料槽(进料槽、中间槽、卸料槽)及电气部分。

本课题要达到的设计结果是:耙斗装岩机的生产率为 ,钢丝绳的牵引力为 。
参照已成型产品,初步拟定选取耙斗装岩机耙斗容积 ,并且假设耙斗从耙装点耙装岩石至卸料口而后空程返回至耙装点为一次装载过程,由此我们可以从设计结果中推算除耙斗装岩机每小时完成100次装载过程,每次装载过程耗时36s。
根据经验为保证耙斗装岩机具有较高生产率以及便于轨道的铺设,工作时,耙装机离迎头最好不超过15m,同时未了避免放炮时机器受到损坏,机器离迎头一般不小于6m,因此耙装机工作时离迎头最合适距离为6—15m,初选耙装机工作时距离迎头10m。

通过查阅资料及调研,要求设计一个耙斗装岩机传动部分设计。生产率为60m³/h。牵引力为20KN。耙斗容积为0.6m³。所选电动机线数度为0.97m/s。一般制造条件。

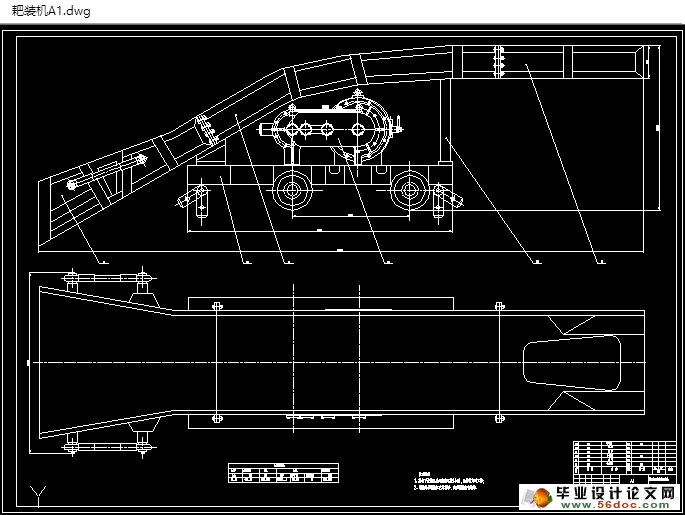

耙斗装岩机的传动系统设计(矿山机械)(含CAD零件装配图)
耙斗装岩机的传动系统设计(矿山机械)(含CAD零件装配图)
耙斗装岩机的传动系统设计(矿山机械)(含CAD零件装配图)


目 录
    引言 ......................................................1
第一章 方案论证 ...........................................2
1.1 耙斗装岩机的结构及工作原理 ............................2
1.2 耙斗装岩机主要部件结构.................................3
      1.2.1 耙斗.............................................. 3
      1.2.2 主轴部件 ..........................................5
      1.2.3 带式制动闸 ........................................6
      1.2.4 辅助闸 ............................................7
      1.2.5 传动系统 ..........................................8
1.3 牵引钢丝绳 ...........................................11
第二章 耙斗装岩机主要部件设计及选择.......................13
2.1 总体设计方案选择 .....................................13
2.2 电动机选型 ...........................................13
2.3 工作滚筒中行星齿轮传动部分设计计算 ...................14
  2.3.1 设计绘制工作滚筒的装配草图 .......................14
      2.3.2 确定行星减速器各构件转速 .........................15
      2.3.3 确定减速器的效率和各轴上的扭矩 ...................16
      2.3.4 齿轮强度计算 .....................................16
      2.3.5 传动的几何尺寸计算 ...............................19
      2.3.6 啮合力计算 .......................................20
      2.3.7 行星齿轮传动的主要零件设计 .......................20
      2.3.8 选择轴承 .........................................22
2.4 空程滚筒中行星齿轮传动部分设计计算 ...................23
  2.4.1 设计、绘制空程滚筒的装配草图 .....................23
      2.4.2 确定行星减速器各构件转速 .........................24
      2.4.3 确定减速器的效率和各轴上的扭矩 ...................25
      2.4.4 齿轮强度计算 .....................................26
      2.4.5 传动的几何尺寸计算 ...............................38
      2.4.6 啮合力计算 .......................................29
      2.4.7 行星齿轮传动的主要零件设计 .......................29
      2.4.8 选择轴承 .........................................31
2.5 台车及操作机构设计 ...................................32
2.6 料槽设计 .............................................33
    2.7 辅助设备介绍 .........................................36
      2.7.1 固定装置 .........................................36
      2.7.2 导向轮 ...........................................38
      2.7.3 撑脚 .............................................40
    第三章 耙装机的操作和维护 ................................41
    3.1 耙装机的操作 .........................................41
      3.1.1 尾轮的悬挂 .......................................41
3.2 耙装机的位置及移动 ...................................42
结  论 ...................................................43
参考文献 .................................................45
致  谢 ...................................................45
