割草压扁机的设计(农业机械)(含CAD零件装配图)

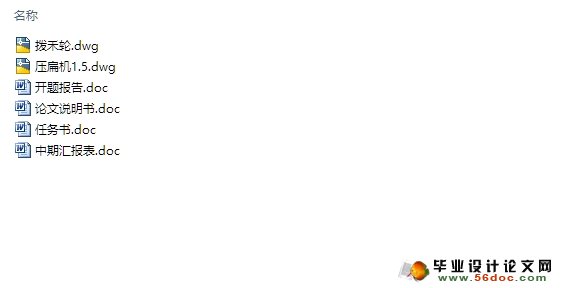

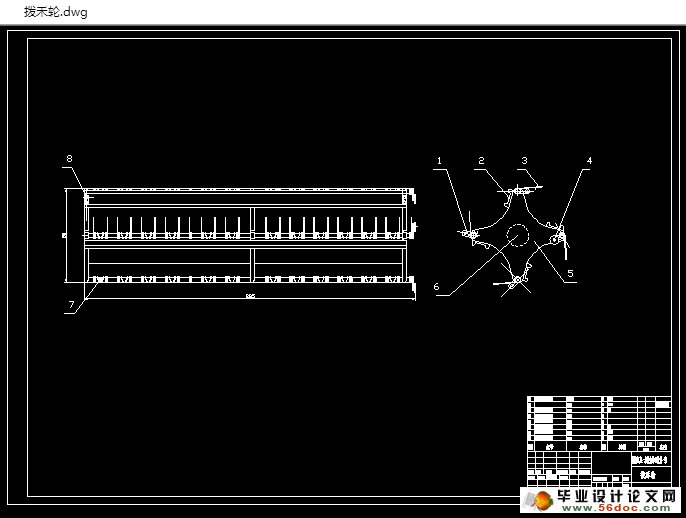

割草压扁机的设计(农业机械)(含CAD零件装配图)(任务书,开题报告,中期检查表,论文说明书17000字,CAD图纸2张)
摘要：为了能及时对收割的牧草进行压扁。确立研制一种既可高速收获，又能即时压扁，且配套动力普遍，经济实用的中型割草压扁机，以满足中小规模苜蓿生产的需要。其主要特点是：割草压扁机采用牵引式置于中型轮式拖拉机的后方；采用了偏心式拨禾轮，将牧草拨入割台，并及时推向压扁辊；采用了往复式切割器，结构简单，适应性较强，多用于牧草收获机上；采用了‘人字形’橡胶压扁辊既可将牧草压扁又具有将牧草钳入的功能，提高压扁效果。
本文主要是应用机械设计方法和机械原理对割草压扁机的进行研究设计，用Auto CAD设计软件进行绘图，初步完成了整机的设计并整理出图纸。

关键词：苜蓿；割草压扁机；往复式切割器；偏心拨禾轮；人字形压扁辊

Design cutting squash
Abstract：A timely manner in order to harvest the grass for squash. Base on this,a research program was established which a medium haybine which can not only cut grass in high-speed,withwidespread kit motive but also flatten in time and adapt the demand for medium small scale clover produce. It’s main characteristics are:the haybine was placed right on the medium tractor;the eccentric reelstir the clover to the stand and push to the compression roller in time; Reciprocating cutter was adopted which has many strong points,such as configuration compact,motivate transmission simple;it adopted the cheveron compression rollerwhich can flatten clover and have the function of the grab which can raisethe compression result.
This paper is the application of mechanical design and mechanical principle of the mowing machine squash research design, use Auto CAD design software for mapping, completed the preliminary design of machine and come up with drawings.
Key words: Medicago；Haybine；Toothed chain-cutter；Eccentric winder；Cheveron compression roller

衡量牧草收获质量好坏的一个最主要指标是损失率。由于收获流程的前后顺序所致，割台损失率首当其冲。拨禾轮位于割草压扁机最前端，收获牧草时，它扶待或扶起(倒伏)牧草，拨向切割器；在切割器切割作物时，由前方扶持禾杆以防向前倾倒；最后把切断的牧草及时推向压扁辊；同时清理切割器，以利于割刀继续切割。


摘要    I
ABSTRACT    II
1绪论    - 1 -
1.1本课题研究的背景、目的和意义    - 1 -
1.1.1研究背景    - 1 -
1.1.2研究目的    - 1 -
1.1.3研究意义    - 2 -
1.2牧草机械的研究现状和发展趋势    - 3 -
1.1.2国外牧草机械的发展现状    - 4 -
1.1.3我国牧草机械发展趋势    - 4 -
2割草压扁机整体方案的确定    - 6 -
2.1收获对象的特点及其对收获机械性能的要求    - 6 -
2.1.1收获对象的特点    - 6 -
2.1.2收获对象对收获机械性能的要求    - 6 -
2.2方案的确定    - 7 -
3割草压扁机拨禾轮装置的设计研究    - 8 -
3.1拨禾轮的结构    - 8 -
3.2拨禾轮的工作原理和参数确定    - 8 -
3.2.1拨禾板的运动分析    - 8 -
3.2.2拨禾轮对牧草的作用    - 9 -
3.2.3拨禾轮直径的确定    - 11 -
4割草压扁机切割系统的分析研究    - 12 -
4.1切割器的选择    - 12 -
4.2往复式切割器参数的分析    - 14 -
4.2.1 I型切割器的切割速度图    - 14 -
4.2.2切割平均速度    - 14 -
4.3往复式切割器普通I型的结构尺寸和行程的关系    - 15 -
4.4往复式切割器的构造及其动刀片的结构参数    - 16 -
4.4.1.往复式切割器的构造    - 16 -
4.4.2切割器动刀片结构参数    - 17 -
5割草压扁机压扁系统的设计研究    - 18 -
5.1压扁机构的设计    - 18 -
5.1.1压扁机构参数的确定    - 18 -
5.1.2压扁辊技术性能分析    - 18 -
5.2束草装置的设计    - 19 -
6传动系统的分析研究割草压扁机    - 20 -
6.1传动系统方案设计及主轴转速确定    - 20 -
6.1.1传动系统的方案设计    - 20 -
6.1.2切割主轴转速确定    - 21 -
6.2传动比及参数确定    - 21 -
6.2.1切割系统传动比分析和参数确定    - 21 -
6.2.2压扁系统传动比分析和参数确定    - 21 -
6.2.3拨禾轮系统传动比分析和参数确定    - 22 -
6.3功率需求和传动效率    - 22 -
6.3.1切割系统功耗和传动效率    - 22 -
6.3.2压扁系统功耗及传动效率    - 23 -
6.3.3拨禾轮系统功耗及传动效率    - 23 -
6.3.4割草压扁机所需的总功率    - 24 -
4、结论    - 25 -
参考文献：    - 26 -
致谢    - 27 -
