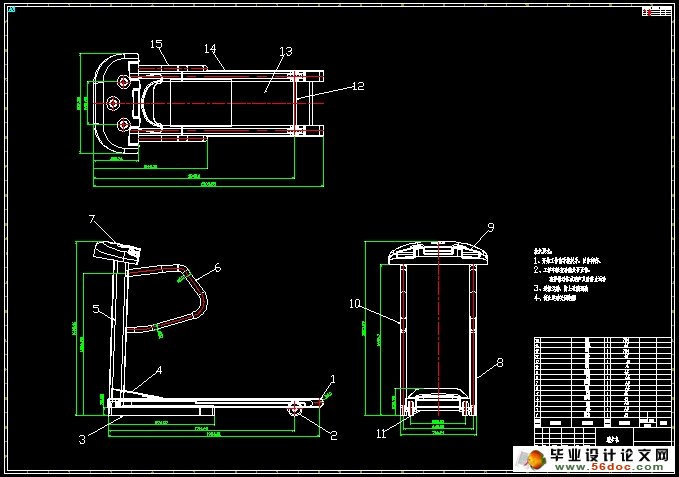

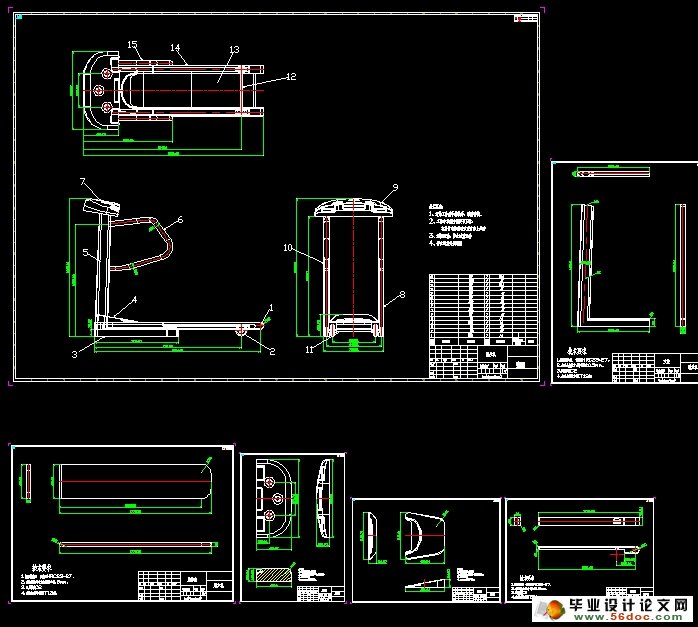

跑步机毕业设计(含CAD零件装配图)(任务书,论文说明书13700字,CAD图纸6张)
跑步机跑步到位的基本功能是相对于地面运动在跑道上。对跑道的相对运动方向和运动方向跑,但速度必须一致,这使得移动到相对于原地跑步锻炼。为了实现跑步机的功能,驱动和跑步带速度控制,利用直流电动机通常实现的,通过该装置实现直流电机的速度可以改变半导体功率。
电动机的技术参数选择
初选转速 W=60º/s
n=1/6转/秒
=10转/分
由于齿轮 i=3
减速器 i=30
所以n=10×3×30=900转/分
选择Y90L-6型笼型异步电动机
