小型立式家用起重机的设计(含CAD零件装配图)

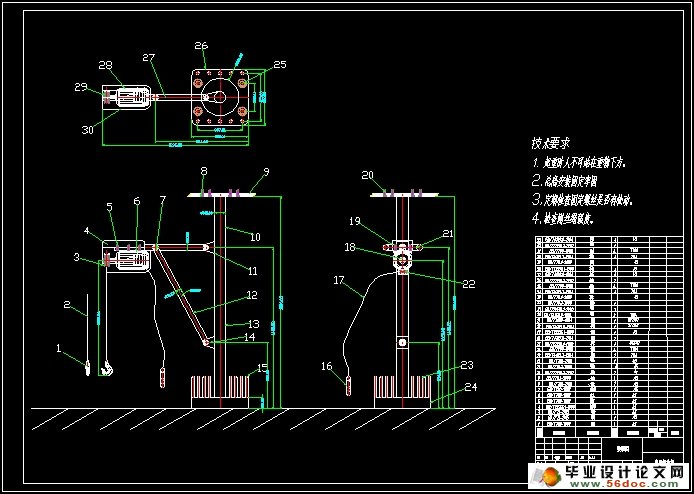

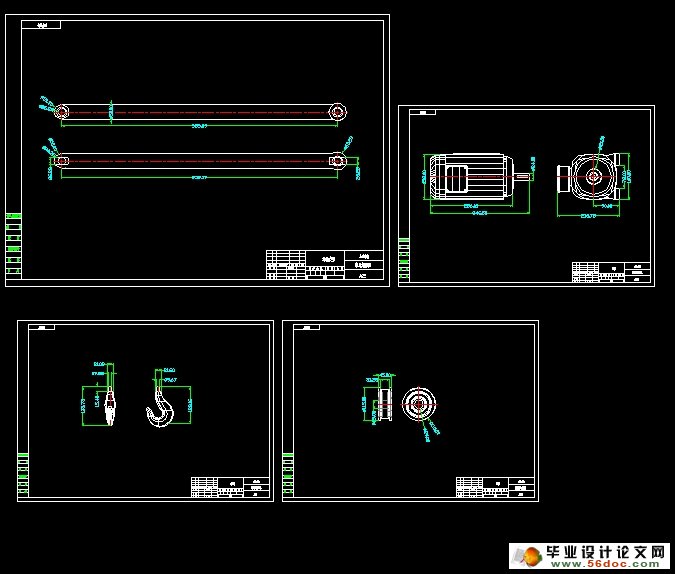

小型立式家用起重机的设计(含CAD零件装配图)(论文说明书16000字,CAD图纸5张)
轻型835号 QX835 小型立式家用起重机的总体结构
起重机的整体造型主要是根据其用途和作业场合.本次设计的起重机可用于野外起重、抢险、仓库、车站、码头及狭窄工作场合作业, 需要良好的机动性能, 固有小型立式家用和履带式两种设计方案可供选择.
根据现有方案的优缺点, 小组人员的研究分析, 本着机动灵活、操作方便、实用可靠的原则, 以提高工作作业效率,我们选用小型家用起重机做为设计对象.
小型立式家用起重机动力装置
在吊车竖向设计，有时不选择引擎，但选择普通立式机箱，选择立式底盘相应负荷按起重机额定最大起重量。
广泛应用于单梁起重机二程序运行在低速机械传动和电传动。在这个方案中，汽车发动机主起升机构。关闭电源，行走机构的传动和行走速度的旋转中心，由于不到20公里/小时，因此对驱动系统的要求相对简单。
广泛应用于大型立式起重机方案第三种。因为走了发动机的功率，发动机也比较昂贵，为1 / 3的提升力，所以用在电源利用升降驱动引擎是不合理的。
对上述三种方案的分析，结合设计，对小型立式国内起重机立式通用底盘动力装置的选择。在公交车车机理和常用的立式发动机运行，汽车垂直升降传动机构，可节省发动机，也减轻了重量。


目录
第1章 前言    3
一、起重机的类型    3
二、电动起重机的发展方向    4
⑴ 起重采用液压方式    4
⑵ 电动方式起重机    5
⑶ 超重机的标准    5
第2章 小型立式家用起重机的总体设计    6
2.1小型立式家用起重机的总体结构    6
2.2选择驱动方式    6
2.2.1燃料驱动    7
2.2.2电力驱动    7
2.2.3 机械驱动    8
2.3小型立式家用起重机动力装置    9
2.4小型立式家用起重机底盘的选型    10
2.5小型立式家用起重机的主要参数    11
2.5.1起重量Q    11
2.5.3起重力矩M    11
2.5.4起升高度H    12
2.5.5自重G    12
2.5.6工作速度V    12
2.6起重机的组成    13
2.7小型立式家用起重机的稳定性    13
2.7.1小型立式家用起重机的行驶稳定性    13
2.7.2 小型立式家用起重机起重稳定性    15
2.8、电动葫芦的规格的选择    18
第3章 起重机起升机构设计    19
3.1吊钩设计    19
3.1.1吊钩的类型、选择    19
3.1.2吊钩的计算    20
3.2钢丝绳的选择    21
3.2.1钢丝绳的分类    21
3.2.2绳芯    22
3.2.3钢丝绳的选择和计算    23
3.3滑轮、滑轮组    24
3.3.1滑轮的种类    24
3.3.2滑轮计算    24
3.4 卷筒    25
3.4.1卷筒的种类    25
3.4.2卷筒的计算    26
3.4.3卷筒的安全检查    27
3.5轴的设计及校核    28
3.5.1初步确定轴的最小直径    28
3.5.2轴的结构设计    28
3.5.3轴上零件的周向定位    29
3.6制动器    29
参考文献    30
致谢    31
