曲轴箱箱体底面4×Φ18孔组合钻床及夹具设计(含CAD图)

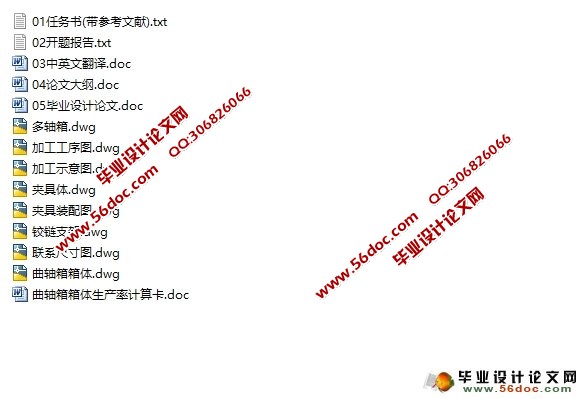

曲轴箱箱体底面4×Φ18孔组合钻床及夹具设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书7900字,CAD图纸8张,生产率计算卡)
摘  要
根据设计任务书的要求,本设计说明书针对加工曲轴箱箱体底面4×Φ18孔组合钻床的设计及专用夹具设计进行说明。主要内容包括组合钻床的选用，钻床钻孔的方案，最后还有多轴箱内部的计算和夹具的具体计算。
根据组合钻床的选用以及钻孔的方案画出机床的 “三图一卡”， 多轴箱就要根据画出来的尺寸联系图来一步步设计。此外，为了适应现代社会生产的需要，需设计专用夹具。

关键词：组合机床；多轴箱；钻孔；夹具；传动系统

The crankshaft box bottom Design of fixture for 4* 18 hole drilling machine
Abstract
   According to the requirements of the design task book, the design code, design and design of a 18 * 4 hole combined drilling machine is designed. The main contents include the combination of drilling and drilling program, and finally there are a lot of calculation and cabinet specific computing equipment.
Combination of drilling and drilling program, the machine draws a plan, "three and one card plan", a lot of boxes are based on the size of the graphics, step by step design. In addition, in order to adapt to the needs of modern social production, we designed a special fixture.
Keywords: modular machine tool; spindle box; fixture；drill；transmission system

(1) 加工零件的主要技术要求。

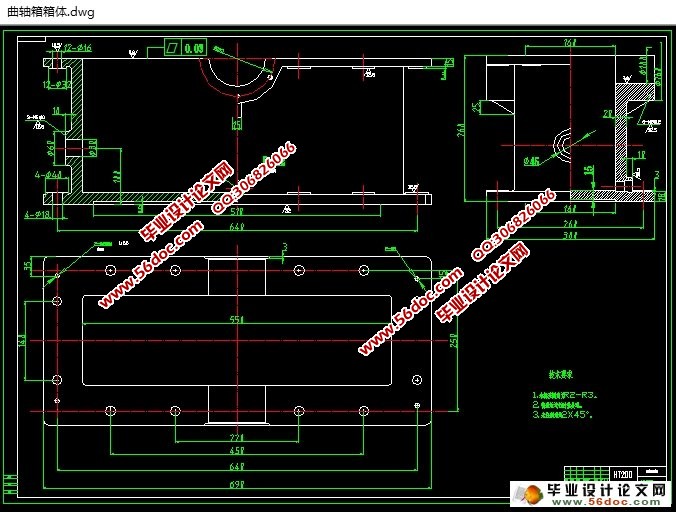

我这次要加工的零件是曲轴箱箱体：
材料的型号是HT200，材料的硬度（HB）是布氏硬度165-245HBS，零件的材料是铸铁，工序的内容是钻底面的4个直径为18的孔，生产纲领为2万个。
(2) 我的加工零件工序的分析
我设计的工序内容是钻底面的4个直径为18的孔，可以利用多轴箱上的4个主轴一次性加工出切削出深度为18的通孔。
(3) 定位基准及夹紧点的选择
由于是完全定位，要限制六个自由度，加工此零件上的孔，要以底面侧面以及后面三面定位，位于上面的压紧螺栓通过压块起到了很好的夹紧作用。
这样就初步确定为手动夹紧了。



目 录
摘  要    2
Abstract    3
1 绪 论    4
1.1组合机床的特点    4
1.2 组合机床的分类和组成    5
2  组合机床的总体设计    6
2.1 组合机床方案的制定    6
2.2 确定切削用量及选择刀具    7
2.2.1确定工序间余量    7
2.2.2选择切削用量    7
2.2.3切削力、切削扭矩、切削功率    8
2.3 钻孔组合机床总设计“三图一卡”的编制    9
2.3.1 被加工零件工序图    9
2.3.2  加工示意图    10
2.3.3机床联系尺寸图    14
2.3.4生产率计算卡    17
3 多轴箱的设计    20
3.1 多轴箱的设计    20
3.1.1绘制多轴箱设计原始依据图    20
3.1.2齿轮模数选择    21
3.2多轴箱的传动设计    21
4 钻孔夹具设计    23
4.1 研究原始资料    23
4.2 定位、夹紧方案的选择    23
4.3 切削力及夹紧力的计算    24
4.4 误差分析与计算    25
4.5 夹具设计及操作的简要说明    26
结 论    27
致 谢    28
参考文献    29
