资料介绍:

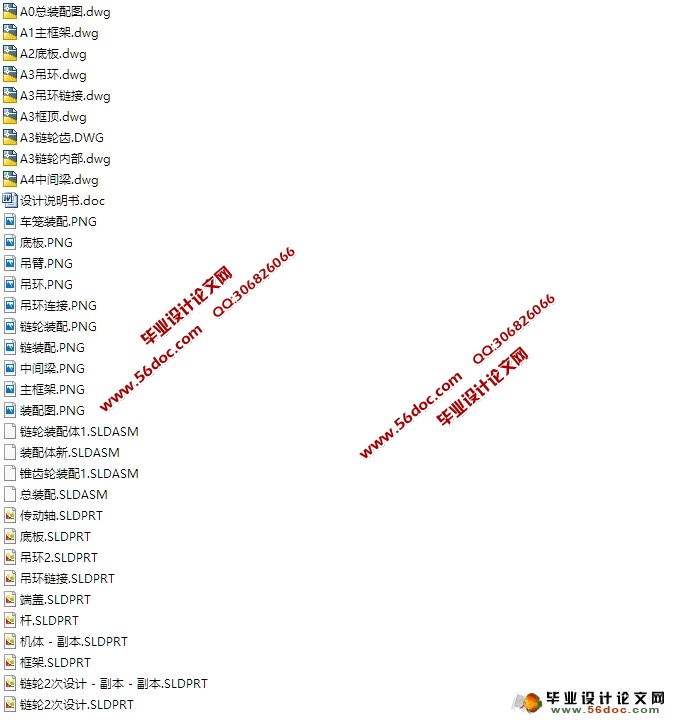

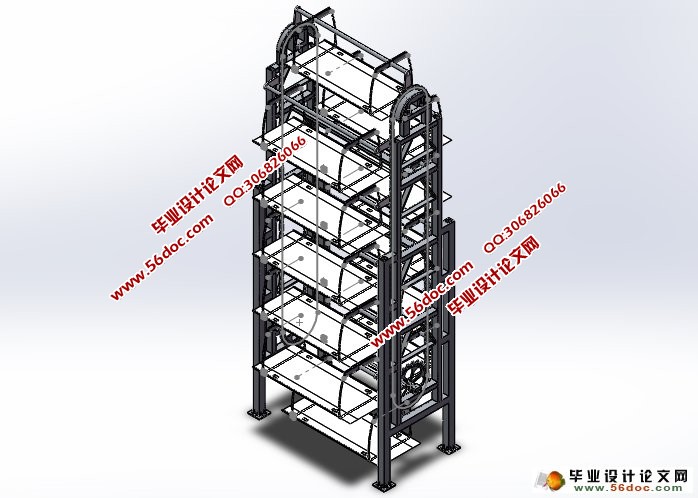

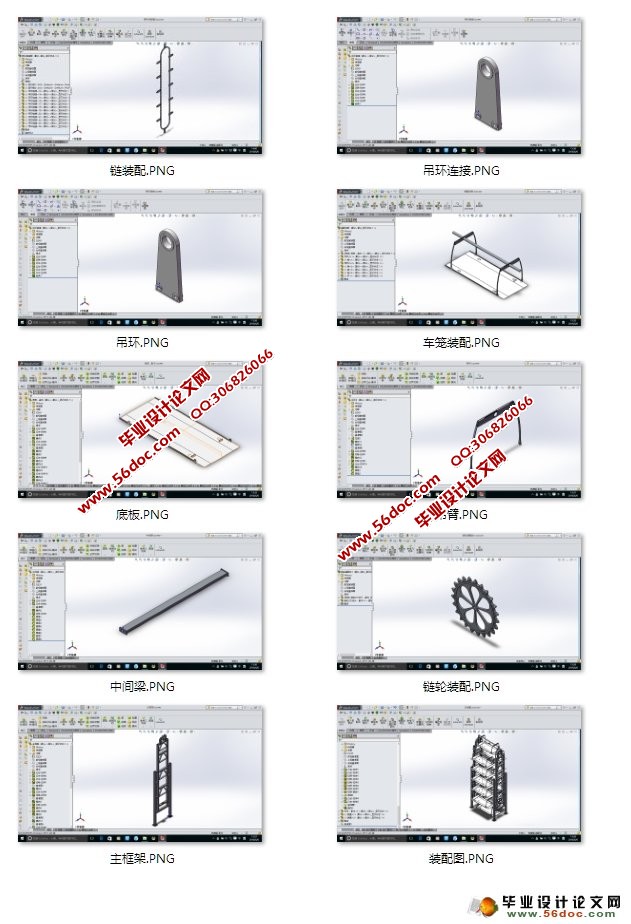

垂直循环式立体停车设备(12车位)(含CAD图,SolidWorks三维图)(设计说明书12000字,CAD图纸9张,SolidWorks三维图)
摘要
    现如今,越来越多的人成为了有车一族,而随着小汽车数量和房价不断飙升,停车难这一社会问题越来越凸显,而立体车库的出现必然可以缓解这样趋势,不仅节约了宝贵的土地资源,减少能耗,绿色环保,也让停车变得方便。停车方式也从单一的平面式转向立体式,相较以往更加合理,最大化的利用了土地,在停车场设计方面更是一次巨大的进步。本设计在国外已经有三四十年的发展史,已经日臻完善,也是未来发展的一个趋势。
    本设计,发扬了垂直循环式立体停车设备的优势,以其搭配灵活,占地面积小等特点,作为本次研究的对象。在本设计中提出了整个车库系统的传动结构、框架结构、车笼的尺寸等。并设计了链轮、传动轴、车笼、主框架和传动齿轮等,选用了输送链、电机、减速器等,确定了所有设计零件的材料及加工精度。

关键词: 垂直循环; 立体停车设备; 紧凑; 节约; 机械设计

Abstract
  Nowadays, more and more people become car owners, and as the number of cars and housing prices soaring, parking is difficult in this society more and more prominent, and the inevitable emergence of three-dimensional garage can alleviate this trend, not only saves valuable land resources, reduce energy consumption, environmental protection, but also to become convenient parking. Parking manner from a single three-dimensional plane steering, more reasonable compared to the past, to maximize the use of the land, in the parking lot design is a huge step forward. The design in foreign countries have a history of three or four years, it has been improving, a trend also in the future.
  This design, promote the advantages of vertical circulation parking equipment, with its mix of flexible, small footprint, etc., as the object of this study. Proposed transmission structure, frame structure, the size of the entire cage car garage system, etc. In this design. And designed sprockets, shaft, car cage, main frame and the drive gear, the choice of the conveyor, motor, reducer, etc., to determine the accuracy of all design materials and processing parts.

Keywords: vertical circulation; parking facilities; Compact; thrift; Mechanical design

系统工作原理
在垂直循环机械式停车设备传动系统中,机械传动系统是实现立体车库循环传动的核心,其工作原理即电机通过减速机构带动输送链轮及输送链传动,输送链再带动链上的车位做循环运动,使车位进入一楼,再将要存取的车存入或取出。


垂直循环式立体停车设备(12车位)(含CAD图,SolidWorks三维图)
垂直循环式立体停车设备(12车位)(含CAD图,SolidWorks三维图)
垂直循环式立体停车设备(12车位)(含CAD图,SolidWorks三维图)
垂直循环式立体停车设备(12车位)(含CAD图,SolidWorks三维图)
垂直循环式立体停车设备(12车位)(含CAD图,SolidWorks三维图)


目 录
  第一章产品的概述      1
  1.1 产品前景的展望      1
  1.2 立体停车设备的优点      2
  1.3 在国内外的发展及种类      2
  1.4 智能的停车平台      6
  第二章立体车库方案及结构设计      7
  2.1 立体车库总体方案的确定      7
   2.1.1 使用条件       7
  2.2 系统工作原理      8
   2.2.1 载车底板设计      8
  第三章传动系统设计     14
  3.1 输送链及链轮     14
   3.1.1 输送链的选择     14
   3.1.2 链轮部分的计算     15
  3.2 电机和减速器的选择     16
   3.2.1 电机功率计算及选择     16
   3.2.2 减速机的选择     17
  3.3 连接齿轮计算     17
  3.4 传动轴设计及计算     19
  3.5 轴承及轴承座的选择     20
  第四章框架结构设计     21
  4.1 主框架设计     21
  4.2 横梁和拉杆的设计     24
  4.3 导向槽     24
  4.4 导轨的设计     25
  第五章车库的控制系统     26
  5.1 基本要求     26
  5.2 自动存取车系统的组成     27
  5.3 人员误入系统及火警系统     27
  参考文献     28
  致谢     29
