典型轴的车削工艺设计(CAD,UG三维)

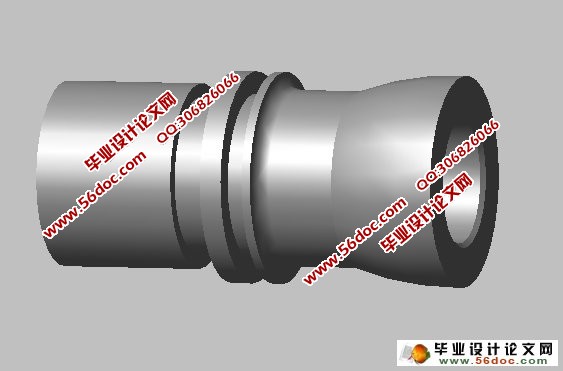

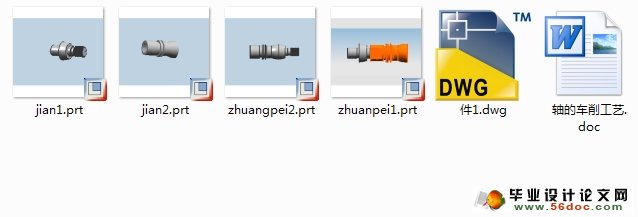

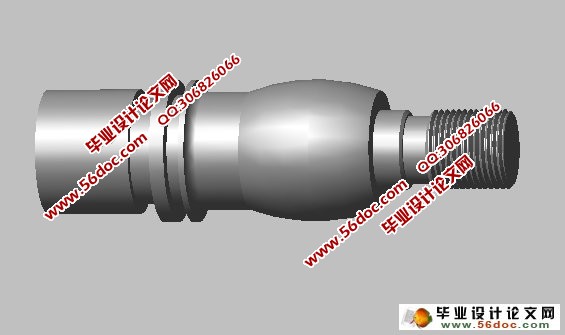

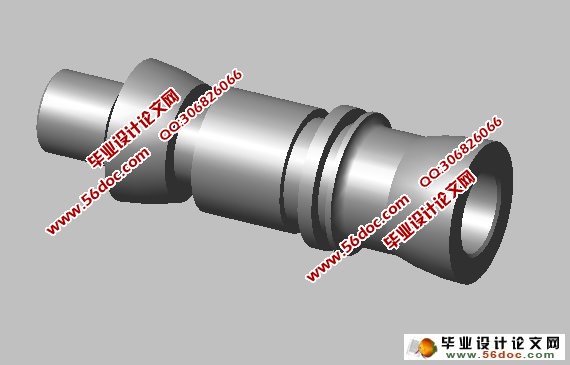

典型轴的车削工艺设计(CAD,UG三维)(设计说明书5600字,CAD零件图1张,UG三维图4张)
摘 要
本毕业设计从内容上可以看出，车床所适合的零件的形状、刀具的选择、工序的划 分、零件的装夹、走刀路线的轨迹；在表现形式上除文字内容外，还附有图片。通过本毕业设计读者可以掌握较完整的数控机床程序编制的知识，并适应现代制造业的发展需求。
从零件图上看出该零件需要两次装夹，从零件的精度和粗糙度考虑应该先加工工件的右半部分，之后第二次装夹工件，再加工工件左半部分，因为两次装夹加工过程中有槽的加工，而槽的宽度一个为5毫米， 一个为8毫米，所以选择刃宽为5毫米的切槽刀；螺纹刀就是60°刀尖角的刀具。
本毕业设计主要内容：通过对具体的普通零件的车削加工，了解数控车床加工的基 本特点、工艺分析与工艺设计方法、数控编程基础知识、以及零件的装配。
本毕业设计构思新颖，结构合理，图文并茂，针对性强，注重实际应用。并配有走 刀路线图和详细的程序说明加以分析，便于灵活应用。
关键词：数控车床、毕业设计、刀具、车削加工


目 录
摘 要    2
目 录    3
引 言    4
1、零件的工艺分析    4
1.1 零件图    4
1.2零件图的工艺性分析    5
1.2.1分析零件的几何要素    5
1.2.2分析了解工件的工艺基准    5
2、工件的装夹和夹具选择    6
2.1夹具的分类    6
2.2车床常用的夹具    6
2.3 本题中的零件的装夹方案    7
3、刀具的选择    7
4、切削用量的选择    8
5、加工顺序的确定    8
6、数控编程    9
6.1数控机床的编程方法    9
6.1.1手工编程：    9
6.1.2自动编程：    9
6.2 数值计算    10
6.3 对刀    10
6.3.1 外圆车刀的对刀方法    10
6.3.2 切槽刀的对刀方法    11
6.3.3 螺纹刀的对刀方法    11
6.4 加工程序的清单    11
7、装配    14
结束语    16
致 谢    17
参考文献    18
