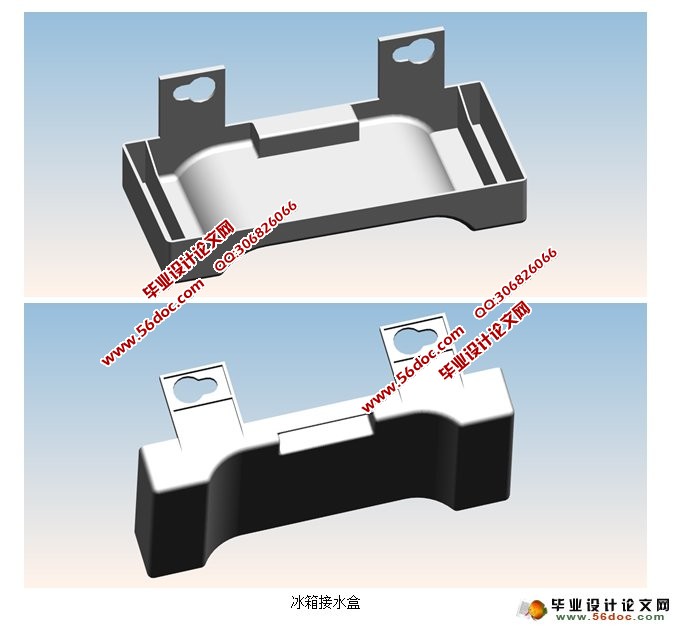

冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)(任务书,开题报告,中期报告,论文设计说明书20000字,CAD图纸2张,CAXA图2张,UG三维图,答辩PPT)
摘 要
研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义,这是我选择本设计的出发点。本设计是以塑料制品冰箱接水盒通过基于逆向工程的3D激光扫瞄测试技术,采集塑件的曲面数据,使用三维软件Unigraphics NX 4.0进行曲面造型,再根据Unigraphics NX 4.0软件的MOLDWIZARD模块设计了冰箱接水盒注塑模具;本设计介绍了注射成型的基本原理,特别是双分型面注射模具的结构与工作原理,对注塑产品提出了基本的设计原则;详细介绍了冷流道注射模具浇注系统、温度调节系统和顶出系统的设计过程,并对模具强度要求做了说明;该设计从产品结构工艺性,具体模具结构出发,对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计。最终完成对冰箱接水盒的注塑模设计。
关键词:冰箱接水盒;造型;注塑模具

Abstract
    Study injection mold plastic products to the understanding of the production process and improve product quality have great significance, this is my choice of the design point of departure. This design is the water receiver in Refrigerator through reverse engineering on the 3D laser scanning technology testing, the collection of plastic parts surface data, the use of three-dimensional software Unigraphics NX 4.0 to surface modeling, and in accordance with MOLDWIZARD of Unigraphics NX 4.0 software modules designed the water receiver in Refrigerator to the plastic injection modle ; This design introduced the injection takes shape the basic principle,specially double is divided the profile to inject the mold the structure and the principle of work,to cast the product to propose the basic principle of design;Introduced in detail the cold flow channel injection evil spirit mold pours the system,the temperature control system and goes against the system the design process, and has given the explanation to the mold intensity request;his design came from the technology capability of product,the structure of the mold embarks, the pours system,the injection molding system and the related parameter examination,the mold took shape the partial structures,the against system, the cooling system all had the detailed design. Final completion of designning aboat the water receiver in Refrigerator to the plastic injection modle.
Keyword: The water refrigerator box; Modeling; Injection mold


冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)
冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)
冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)
冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)
冰箱接水盒产品造型与模具设计(含CAD图,CAXA图,UG三维图)


目 录
摘   要    i
Abstract    ii
1  绪论    1
1.1  模具工业在国民经济中的地位    1
1.2  我国模具技术的现状及发展趋势    2
1.3  逆向工程技术的内容及其应用范围    2
2  3D激光扫瞄测量数据处理技术    4
2.1  三维扫描技术简介(3D Scan)    4
2.2  点云数据的处理    4
2.3  点云数据生成曲面的三维造型技术    5
3  注塑件的设计    6
3.1  塑件材料的选择及其结构分析    6
3.2  塑件的结构与工艺性分析    6
3.3  ABS的注射成型工艺    7
模具结构形式的拟定    9
4.1  确定型腔数量及排列方式    9
4.2  模具结构形式的确定    9
5  注塑机型号的确定    11
5.1  塑件的计算和注射机型号的确定    11
5.2  注射机型号的确定    11
5.2  注射机及部分尺寸的校核    12
6  分型面位置的确定    15
6.1  分型面的形式    15
6.2  分型面的设计    15
7  浇注系统的形式和浇口的设计    16
7.1  浇注系统确定    16
7.2  主流道的设计    16
7.3  分流道的设计    18
7.4  浇口的设计    20
7.5  浇注系统的平衡    22
7.6  浇注系统断面尺寸计算    23
8  模架的确定和标准件的选用    24
8.1  模架和标准件的确定    24
9  合模导向机构的设计    26
9.1  定位机构的选择    26
9.2  导向结构的总体设计    26
10  脱模推出机构的设计    28
10.1  脱模推出机构的选择    28
10.2  脱模阻力计算    28
11  侧向分型与抽芯机构的设计    30
11.1  侧向分型与抽芯机构的确定    30
11.2  侧型芯具体尺寸的确定    30
12  成型零件的设计    33
12.1  部分成型零件的结构设计选择    33
12.2  部分成型零件的尺寸设计    34
13  冷却系统的设计    39
13.1  冷却系统的确定    39
13.2  排气系统的设计    40
14  结论    41
参考文献    42
致    谢    43
