固定板垫片冲压模具设计(含CAD零件图装配图)
以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致. 密 惠
无需注册登录,支付后按照提示操作即可获取该资料.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍：

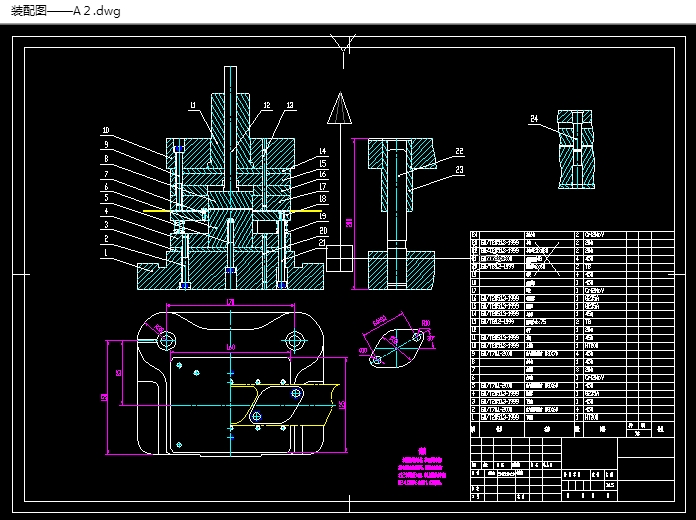

固定板垫片冲压模具设计(含CAD零件图装配图)(论文说明书7700字,CAD图纸11张)
一 冷冲压工艺分析

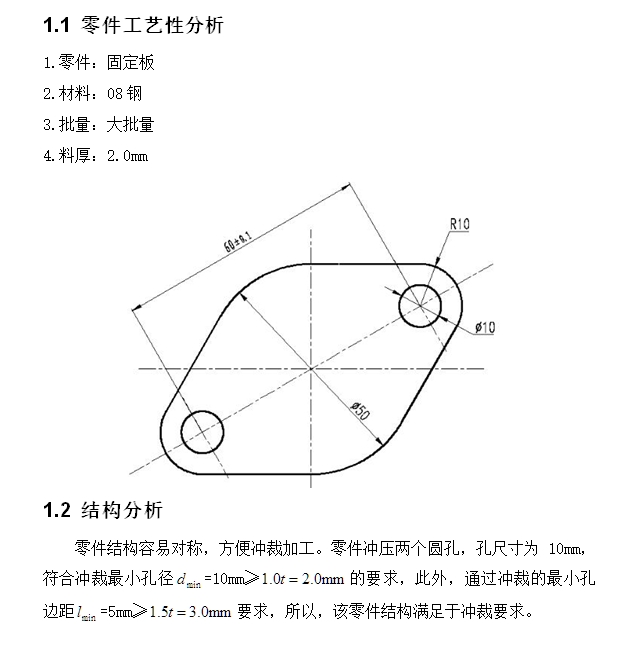

1.1 零件工艺性分析
1.零件：固定板
2.材料：08钢
3.批量：大批量
4.料厚：2.0mm
1.2 结构分析
零件结构容易对称，方便冲裁加工。零件冲压两个圆孔，孔尺寸为10mm，符合冲裁最小孔径 =10mm≥ 的要求，此外，通过冲裁的最小孔边距 =5mm≥ 要求，所以，该零件结构满足于冲裁要求。
1.3精度分析
工件上有4个尺寸未标注公差要求，从公差表查得其公差要求均属于IT13，普通冲裁可以达到零件的精度要求。
