车载雷达液压升级系统设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

车载雷达液压升级系统设计(设计说明书21000字,外文翻译,CAD图纸8张)
摘要
   随着国际形势的动荡,局部战争的不断爆发,现代武器装备的不断更新,现代战争已进入了电子战,信息战时代,传统的机动型雷达已经不能满足现代战争的需要。各国为了提高自己的防卫,跟踪,识别和反击能力,高机动地面雷达应运而生。
天线快速,可靠地机动架设和撤收是车载雷达的基本要求之一。按传动系统的不同,雷达天线升降机构可分为机电式和液压式。与机电式相比,在输出同样功率的条件下,液压式的体积和质量小,承载能力大,可以完成较大重量雷达天线的架设,还可大大简化机械结构,减少机械零部件的数目,也便于实现自动控制。随着科技的发展,液压式传动系统已逐渐在雷达天线升降机构中被采用。本设计采用一种翻转式液压举升机构及其液压系统,可实现对较大型天线的高架,并且在天线的举升过程中,天线的姿态不变,架撤收过程平稳,可靠,快速
关键词:液压升降系统;汽车;雷达;

The design of car radar hydraulic upgrade system
Abtract
    Turmoil as the international situation, local wars breaking out, constantly updated, modern weapons and equipment of modern warfare has entered the electronic warfare, information warfare era, the traditional mobile radar can not meet the needs of modern warfare. Countries in order to improve their defense, tracking, identification, and fight back ability, high-motorized ground radar came into being.
    Fast, reliable motorized antenna erection and dismantling is one of the basic requirements of the automotive radar. For differences in the transmission system, the radar antenna lifting mechanism can be divided into electro-mechanical and hydraulic. With electromechanical compared to the same output power conditions, the hydraulic volume and mass of small carrying capacity, the larger weight of the radar antenna can be completed erection, but also greatly simplifies the mechanical structure, reducing the number of mechanical parts, also easy to achieve automatic control. With the development of science and technology, the hydraulic drive system has been gradually the radar antenna lifting mechanism is used. This design uses a flip-hydraulic lifting mechanism and its hydraulic system, can be elevated to the larger antenna, and in the process of lifting of the antenna, the antenna of the same attitude, erecting the closing process is smooth, reliable, fast
Keywords: hydraulic lift system; cars; radar;

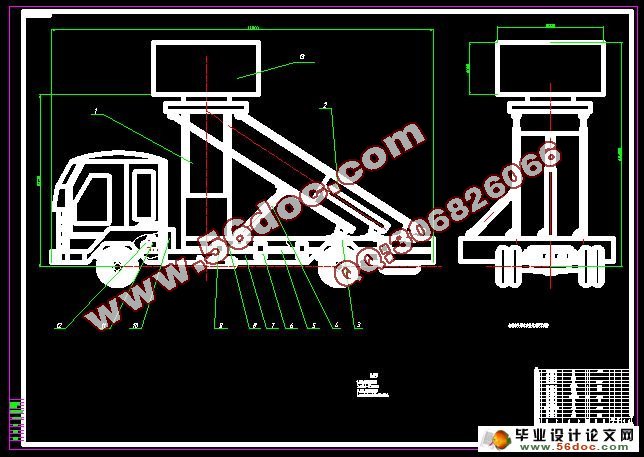

机械结构的工作原理图
    该举升机构的机械部分由天线座,主液压缸和副缸等组成,如图2.1-(a)所示,天线首先由副缸从图(a)位置扶正至图(b)所示位置,同时主缸通过同步结构与支承杆保持平行运动至垂直位置,再由主缸将天线举升到一定的高度。回收时靠重力回落,然后再由副缸回收到车座上。举升过程中的特点是负载在不断变化,且在举升过程中的某一时刻出现超越负载,风载荷的影响是影响系统稳定工作的不可忽视的因素,在风力较大时尤其如此。
2.3系统主要技术参数的确定
    设计指标为:总举升高度8~10m,举升时间小于3min,8级风下正常工作,无电时能完成应急撤收。根据结构,主油缸设计为单作用柱塞式,行程3000mm,运行速度为26m/s;副油缸的总运行距离为600mm,副油缸运行速度为10mm/s;液压系统工作在低速条件下。系统工作重重力负载4000kg,主油缸工作压力为5.1MPa,副油缸的推力为15.3MPa。系统工作在中、高压条件下。且副油缸的工作压力远远大于主油缸的工作压力。主油缸所需的流量为33L/min,副油缸所需的流量为11L/min。
    本液压系统以传递动力为主,保证足够的动力是基本要求。另外,还要考虑系统的稳定性、可靠性、可维护性、安全性及效率。一、稳定性是指系统工作时的运动平稳性及系统性能的稳定性(如环境温度对油液的影响等因素)。二、可靠性是指系统不因意外的原因而无法工作(如油管破裂、无电等情况)。三、可维护性是指系统尽可能简单,元件尽可能选用标准件,结构上尽可能使维护方便。四、安全性是指不因液压系统的故障导致天线架的倒塌或其他事故(如下降失控,天线由于重力加速下落)。五、效率是指液压系统的各种能量损失尽可能的小。上述要求中,处满足系统的动力要求外,最重要的是保证系统的安全性和可靠性。


车载雷达液压升级系统设计
车载雷达液压升级系统设计
车载雷达液压升级系统设计
车载雷达液压升级系统设计
车载雷达液压升级系统设计


目  录
1   绪论    1
1.1 课题研究背景    1
1.2 雷达车的特点    1
1.3 国内外机动雷达现状分析    2
1.4 设计的目的及任务    3
2  举升系统总体方案设计    5
2.1天线升降装置对液压系统的要求    5
2.2总体技术方案    5
2.3系统主要技术参数的确定    7

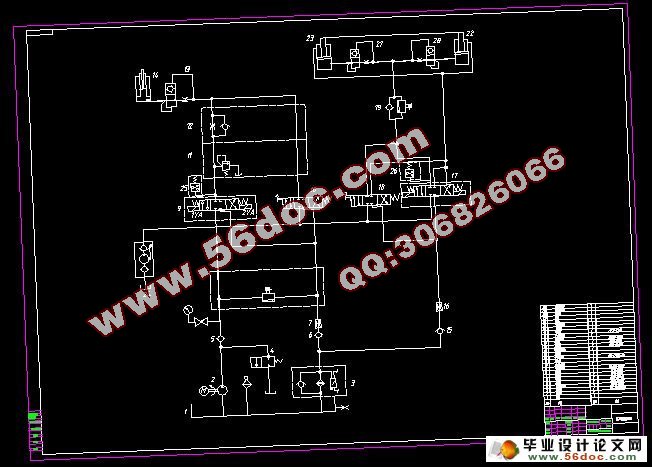

2.4举升机构液压系统及工作原理的设计    9
2.5设计特点分析    11
3  举升机构的液压系统设计计算    12

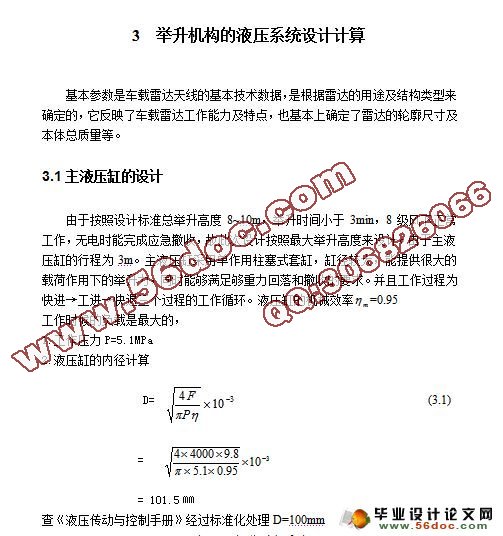

3.1 主液压缸的设计    12
3.1.1  液压缸缸体厚度计算    13
3.2.2  液压缸长度确定    13
3.2.3  缸体的材料    14
3.3.4  活塞杆直径的设计    14
3.3.5  活塞杆的材料    15
3.2 副液压缸的设计    17
3.2.1  液压缸缸体厚度计算    17
3.3 活塞的设计    18
3.3.1  活塞的材料    18
3.4 导向套的设计与计算    19
3.4.1  最小导向确定长度H的    19
3.4.2  导向套的结构    20
3.4.3  导向套的材料    20
3.5 端盖和缸低的设计与计算`    20
3.5.1  缸盖的材料    21
3.6  缸体的长度确定    22
3.7 缓冲装置的设计    22
3.8 密封件的选用    22
3.9 动密封部位密封圈的选用    23
3.10 液压缸的安装连接结构    23
3.11 液压缸油口的设计    25
4  液压泵的参数计算    26
4.1 泵的工作环境    26
4.2 主液压缸液压泵流量的确定    27
4.3 副缸液压泵流量的确定    27
4.4 主缸电动机功率的确定    28
4.5 副缸电动机功率的确定    28
4.7 油箱容积的确定    29
4.8 油管的选择    30
4.9 液压系统热性能验算    30
5 液压系统的安装    32
5.1 安装的基本要求:    32
5.1.1  系统安装前注意事项    32
5.1.2  系统安装时的注意事项    32
5.1.3   系统安装方法    34
5.2液压系统的调试    35
5.2.1  调试的目的    35
5.2.2  调试的步骤    35
5.2.3  调试的主要内容    36
结论    38
参考文献    39
致谢    40
毕业设计(论文)知识产权声明    41
毕业设计(论文)独创性声明    42
