钻机履带底盘底架设计(任务书,开题报告,外文翻译,进度计划表,论文说明书17000字,cad图纸8张)
摘  要

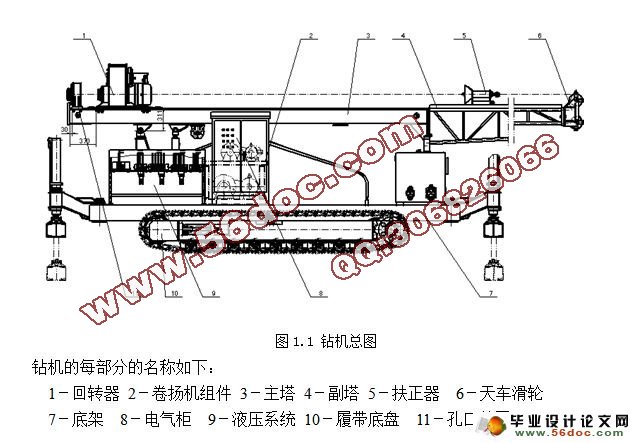

钻机主要是适应旋喷工法的逐步推广而研制而成的。采用履带底盘行走装置,通过不同模块的组合,可以适合定喷、摆喷、旋喷等施工工艺;单重、双重、三重旋喷等各种施工要求。可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。钻机的底架组件的主要作用是:支撑组件、存放物品和负责整机的行走。钻机的行走包括直行和转向。
本文主要是在一组已知参数的基础上,参考大量成熟产品的设计方案,进行履带底盘及底架的结构和参数设计,设计各个零件,并对整个组件的结构进行合理的布置。最后,在理解设计要求的基础上,编制了主要零部件的工艺。

关键词:钻机;底架组件;工艺;履带底盘

Abstract
 Drilling Rig is produced for the sake of the work method-revolve with spray. they are joined by the track fleeting. Pass the combination of the different mold piece, it can suit the craft of construction to settle to spray, put to spray, the revolve to spray the etc.; it can suit the every kind of construction request of, such as single, double, three times etc. It can be used to reinforce the various soft foundations, to handle the leakage of ground floor of high layer building, to renovate the embankment of the big river, to reinforce the railroad, highway, abutment etc. The frame is made of top frame, inside frame, descend frame and flank frame. The function of the frame is to prop up whole machine, deposit the goods and move whole machine. It can go straight and turn around.
On base of a set of given parameters and reference of mature products , this paper mainly design the structure and parameters of pretrial and Frame module, design necessary parts and arrange the whole discreteness propel . In the end , workout the craftwork of producing technical of typical parts after totally understanding of its design desire .

Keywords: Drilling Rig; Frame module; craftwork; pretrial

设计要求
因为底盘装置兼有钻机支撑和运行两大功能,因此液压步履机构应满足以下要求:
(1)应有较大的驱动力,使钻机在湿软或高低不平等不良地面上行走时具有良好的通过性能、爬坡性能和转向性能;
     (2)在不增大行走装置高度的前提下使钻机具有较大的离地间隙,以提高其不平地面上的越野性能;
     (3)行走装置具有较大的支撑面积或较小的接地比压,以提高钻机稳定性;
     (4)在钻机斜坡下行时不发生下滑和超速溜坡现象,以提高钻机安全性;
     (5)行走装置的外形尺寸应符合道路运输的要求;
(6)在钻机作业时需要用专门支腿支撑,以确保钻机稳定性和安全性;
(7)相关的设计参数要求为:
外形尺寸≤3800mm×200mm×650mm
离地间隙≥280mm
载重量≥7.5t(包括工作载荷),现综合考虑设计时采用8t
行使速度20m/min
爬坡能力≥25°

 整体结构设计
履带式行走装置由“四轮一带”(即驱动轮、导向轮、支重轮、托轮、以及履带),张紧机构、机架等组成。
总体设计应考虑到的因素有:① 结构紧凑;② 足够的支撑强度;③ 工作平稳,使用寿命长;④ 底盘上放置的各组件的尺寸和重量等等。

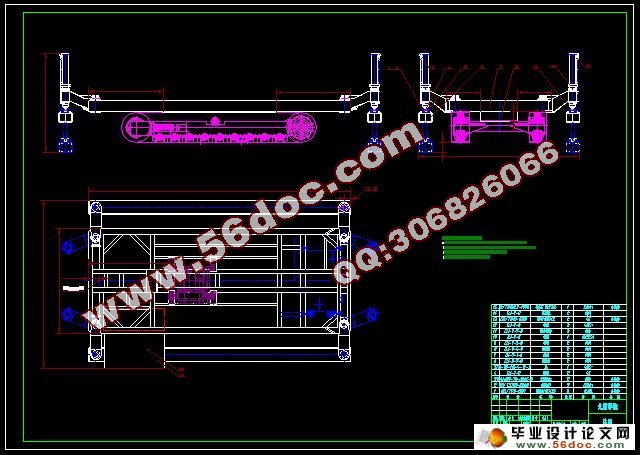

根据现有的成熟技术,最后定出履带底盘的总体结构布局如图2.1:

零部件的设计
(1) 张紧机构:
张紧机构是履带底盘里的重要部件。张紧机构使履带保持一定的张紧度,但必须要有个度,不能过松或太紧。履带过松将增加行走装置的冲击载荷和附加功率消耗,或发生脱轨掉链等故障,过紧会增加功率消耗并加速磨损。张紧装置有两种类型:一种是螺杆式张紧装置,二是液压式张紧装置。
张紧机构的设计要求应包括以下几方面:
1)缓冲弹簧应有必要的预紧力,防止车辆正常行使时因履带跳动而使张紧轮后移;
2)缓冲弹簧应有必要的弹性行程,防止行走机构遇障碍而使零件过载;
3)张紧机构有一定的调节行程,方便因履带过松时取下一块履带板后,张紧装置仍
然可以调节履带的松紧度。


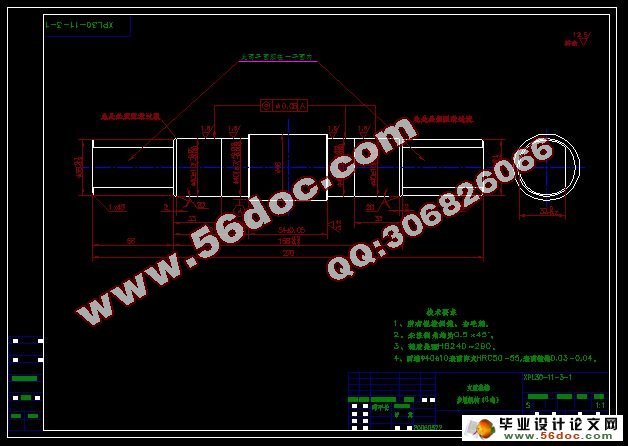

钻机履带底盘底架设计

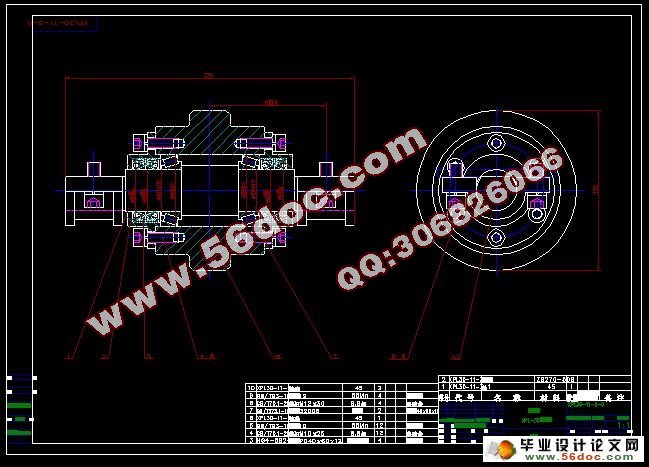

钻机履带底盘底架设计

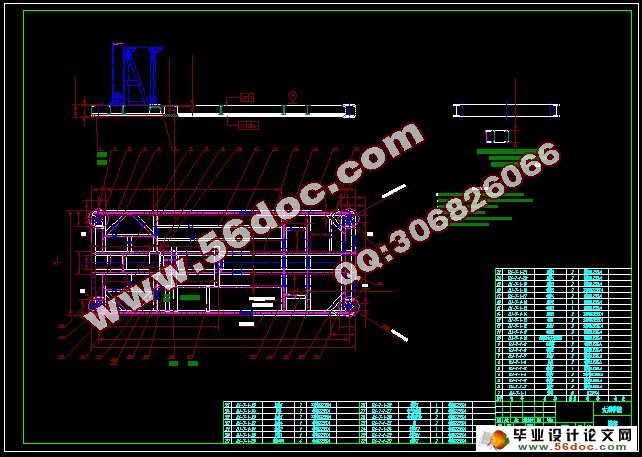

钻机履带底盘底架设计
钻机履带底盘底架设计
钻机履带底盘底架设计
钻机履带底盘底架设计


目  录
摘  要    IV
Abstract    V
目录    V
1 概述    1
1.1 钻机主要用途:    1
1.2 主要特点:    1
1.3 钻机主要性能:    2
1.4 钻机的工作原理    2
2 履带底盘设计    4
2.1 方案论证    4
2.2 履带底盘的介绍    4
2.3 设计要求    4
2.4 履带行走装置的设计因素    5
2.5 结构设计    6
2.5.1 整体结构设计    6
2.5.2 零部件的设计    7
2.6 设计计算    11
2.6.1 主机行走装置计算    11
2.6.2 履带张紧机构有关计算    16
2.6.3 驱动轮组件的设计    17
3 底架设计    26
3.1 底架的介绍    26
3.2 设计要求及步骤    26
3.3 底架架的设计    26
3.3.1 底架设计准则    26
3.3.2 焊接工艺的说明    27
3.4 支腿机构的设计    28
3.4.1 支腿机构的介绍    28
3.4.2 设计要求    28
3.4.3 支腿油缸的相关计算    29
4    典型零件工艺编制    32
5 设计心得    35
致谢    36
参考文献    37
