液压油缸清洗机的设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

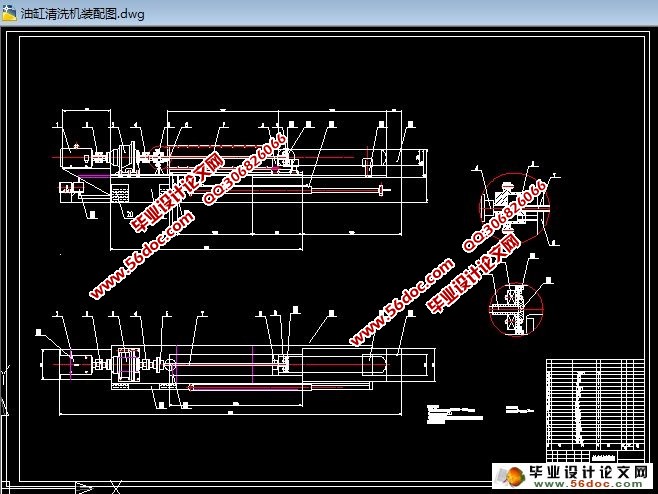

液压油缸清洗机的设计(任务书,开题报告,论文说明书11800字,CAD图纸5张)
摘要
通过对当今油缸清洗机的行业的调查研究,研发出一种具有清洗液压油缸的清洗机是很适应市场需求的。本说明书主要详细介绍了油缸清洗机的结构组成、工作原理、工作流程以及控制系统等方面的相关内容,为油缸清洗机的产业化提供了理论依据。由于油缸清洗机的进给特点,有电力驱动和液压驱动两种驱动方式。本设计采用了两种驱动,提高清洗效率。由于油缸清洗机具有节约大量的人力,物力和财力从而得到广大客户的青睐。本文主要研究的内容包括:一、油缸清洗机的总体方案设计;二、油缸清洗机液压系统的设计;三、油缸清洗机外壁喷淋系统的设计;四、油缸清洗机进给系统的设计;五、油缸清洗机水循环处理系统方案。

关键词:油缸清洗机:液压系统:自动清洗

Abstract
Through the investigation and study on oil cylinder washing machine industry, a clean machine for the hydraulic oil cylinder washing machine is very adapt to the market demand. This manual mainly introduces the advantages of oil cylinder structure composition, working principle, working process and control system of the related content, for the oil cylinder of industrialization provides a theoretical basis. Due to the characteristics of cylinder washer, it has two drive modes: electric drive and hydraulic drive. This design adopts the two kinds of drive modes, which improve the efficiency of cleaning. Moreover, because the oil cylinder washing machine can save a lot of human resource, material and financial resources, it gets the majority of customers favors. This article mainly includes, First, the overall design of oil cylinder and its advantages; Second, the hydraulic system design ot the oil cylinder washing machine; Third, the design of the outside wall washing; Four, the design of feed system of the oil cylinder washing machine; Five, the water cycle processing system solutions of the oil cylinder washing mashine.
Key words:Cylinder washing machine: Hydraulic system: Automatic cleaning

本课题主要是对油缸清洗机的主要结构和工作原理进行研究,详细分析阐述了其功能和工作原理,详细分析阐述了其功能及作用效果,同时提出油缸清洗机依然存在的问题,并通过案例分析和实验观察法解决油缸清洗机不足之处。
本课题通过对文献分析和案例、实验分析的方法进行研究。通过文献研究,提出油缸清洗机明细等相关问题;并用过案例分析说明油缸清洗机功能,同时解决油缸清洗机依然存在的不合理之处。所取得的研究材料均来自于学校阅览室的各期刊报纸、校图书馆、网上数据库和社会、企业以及校园的调查研究。

2.2清洗对象及要求
清洗对象:液压油缸缸筒
油缸缸筒长度含底盖、油管:≤3米
缸筒外径≤Φ300 mm
清洗效率:满足每天(工作时间8小时)清洗100件
工件清洗后应具有短期防锈功能
清洗介质用电加热
清洗介质符合国家有关环保要求
清洗工艺流程简单,易操作,
清洗要求:清洗液压油缸的内外壁、活塞杆表面污渍、油渍, 以及清除掉各种焊接后油管组件油孔内的污渍,焊接产生的氧化物及加工产生毛刺、切屑。清洗后的活塞杆、缸筒及油管满足油缸装配所需求的清洁度标准(清洁度等级NAS1638,8级)
2.3清洗工艺流程的选定
2.3.1油缸清洗的必要性:
液压油缸由于在加工过程中产生了毛刺、切屑、灰尘、焊渣以及油漆等污染物。为了使油缸能够更稳定的工作。所以就需要一种能冲洗清理油缸内外壁的装置来清洗油缸内外壁。采用清洗机清洗可以提高清洗效率,节约人力物力和财力,还能够进一步的增加油缸的使用寿命。


液压油缸清洗机的设计
液压油缸清洗机的设计
液压油缸清洗机的设计
液压油缸清洗机的设计
