药品单冲压片机的设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

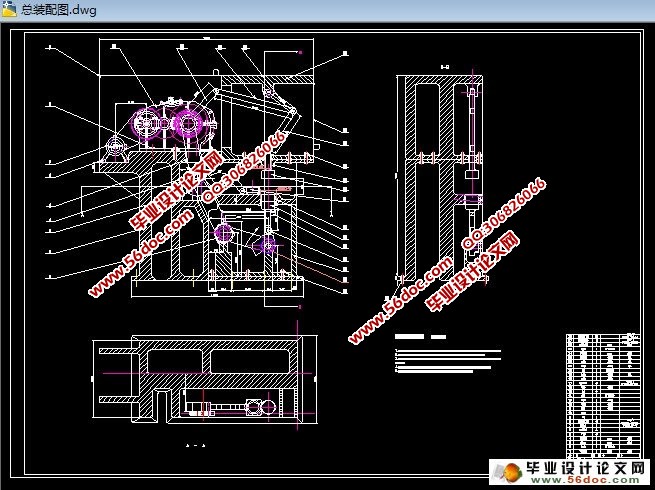

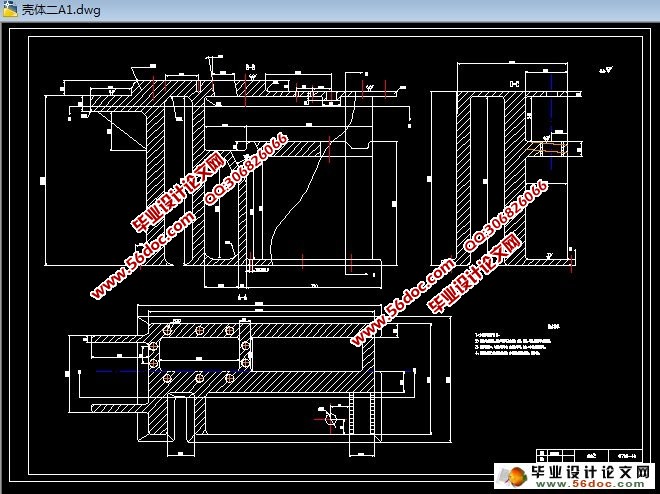

药品单冲压片机的设计(论文说明书12200字,CAD图纸13张)
摘  要:压片机被广泛使用在实际生产医药,肥料等领域,本文设计了一种药品单冲压片机,采用凸轮机构、曲柄滑块机构相互配合,实现上冲、下冲、进料器配合压制药片的过程。本文首先对现有压片机进行了研究分析,提出了多种实现往复直线运动的运动机构,并确定了总体方案,根据药粉制片的工艺要求,对压片机的主要零部件进行了理论分析与计算,完成了总体结果设计,并绘制总体装配图和各零件图。
关键词:单冲;压片机;机构设计

Design of punching machine for table
Abstract:The punching machine of tablet was widely used in the actual production of pharmaceuticals, fertilizers, etc. This paper designed s single punching machine of tablet. By using cam, crank slider mechanism to complement each other for achieving the rush up and analyzed, we made a variety of reciprocating linear motion to achieve the movement organizations, and to determine the overall program, powder production process according to the punching machine. The main components theory analysis and calculation, the overall result of the completion of the design, and the drawing the assembly and the parts could be found in the paper.
Key words:Single stamping; Punching machine; Mechanism design

2.1  设计题目分析
2.1.1  给定数据
冲头压力:15吨(150000N);
生产率:25片/分钟
机器运转不均匀系数: 10%;
    药片重量: 30克
片剂规格:  直径50mm,  厚度11mm
压缩率: %
2.1.2  总功能分析
(一)总功能分析
将干粉压制成片坯。若要求获得质量较好的成品。采用下式进行分析:
          能量  +   干   粉     机械加工      成品
由上式可得到:为了达到高效、方便的目的,采用机械自动加工的方法比较好,因此,采用自动加工的方法压制片坯。
(二)总功能分解

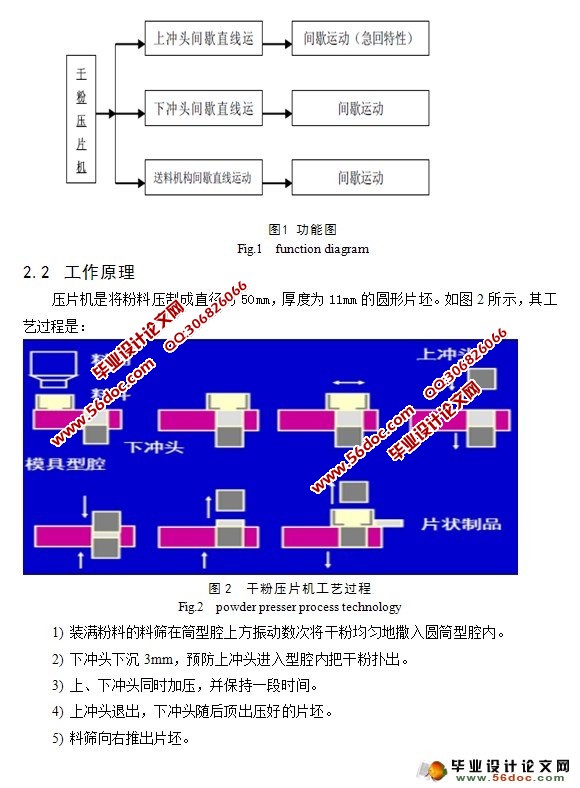

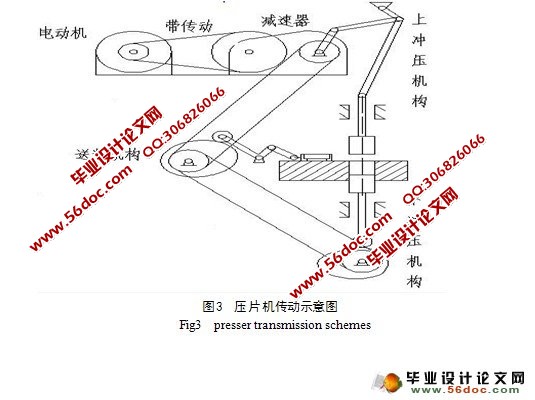

设计干粉压片机,其总功能可以分解成以下几个工艺动作:
1)     送料机构:为间歇直线运动,这一动作可以通过凸轮上升段完成
2)     筛料:要求筛子往复震动
3)     推出片坯:下冲头上升推出成型的片坯
4)     送成品:通过凸轮推动筛子来将成型的片坯挤到滑道
5)     上冲头往复直线运动,最好实行快速返回等特性
6)     下冲头间歇直线运动


药品单冲压片机的设计
药品单冲压片机的设计
药品单冲压片机的设计
药品单冲压片机的设计
药品单冲压片机的设计
