小型卷扬机(绞车)结构设计(含cad零件图和装配图)
来源:2BYSJ.CN 编号:2BYSJ5619100            客服QQ:306826066(为了更好的为您服务,请先加好友再咨询)

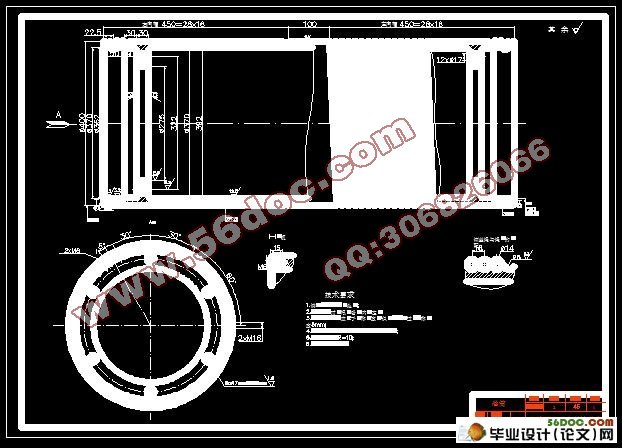

小型卷扬机(绞车)结构设计(含cad零件图和装配图)(任务书,开题报告,外文翻译,毕业论文说明书20000字,CAD图纸10张)
摘 要
卷扬机又称绞车。是起重垂直运输机械的重要组成部分,配合井架、桅杆、滑轮组等辅助设备,用来提升物料、安装设备等作业,由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种。现在以电动卷扬机为主。本次设计的5吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。
本次设计的步骤是从钢丝绳开始入手,然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要,本设计重点做了介绍,其余部分有得只是略作分析。
本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点,可以应用于冶金起重、建筑、水利作业等方面,但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。提升重物是卷扬机的一种主要功能,各类卷扬机的设计都是根据这一要求为依据的。

关键词:卷扬机,卷筒,卷筒轴,减速器

Abstract
Also known the hoist another name is winch. Vertical lifting transport machinery is an important component of the tie in with the derrick, mast, pulley blocks, and auxiliary equipment, used to enhance the materials, installation of equipment operations, from human or mechanical power-driven drum, winding traction rope to complete the installation work. Vertical, horizontal or inclined simple tractor Lifting heavy objects. Two types of the hoist are manual and electric two kinds. and Now to the main electric winch. The design of the 5-ton electric hoist motor contions electromotor 、coupling、arrester、retarder、drum、boom sheave 、a system of pulleys set、hook, etc..
This design of hoist is start from the wire rope, and next then turn on the winch drum, drum spindle, motor, gear reducer, speed reducer shaft, brakes, couplings and pulley drum machine-oriented design and selection. On drum, drum shaft, drum hub, most major reducer design, the design are focus introduced, and the rest is just a little something for analysis.
The design of the drum machine because of its simple structure, handling the installation of a flexible, convenient operation, simple maintenance, and operating environment features such as adaptability, can be applied to lifting metallurgical, construction, operations and other water conservancy, but the design mainly applied to the drum machine for 5-ton overhead crane hoisting mechanism. Heavy winch upgrade is one of the main functions of the design of various types of winches are based on based on this request.
KEY WORDS: hoist;drum; drum shaft; retarder

2 卷扬机方案设计
2.1卷扬机的设计参数
本设计卷扬机设计的主要参数有:
额定起升重量:  5吨
起升高度:     14米
起升速度:     12.5米/分
卷扬机用途:  用于5吨桥式吊车起升机构
工作条件:     频繁启动 粉尘量大

设计的主要要求:
本设计为有轨运行机构;
电动机轴到减速器高速轴由齿轮链接盘连接;
起升机构的制动器必须采用常闭式的;
制动力矩应保证有足够的制动安全系数。


小型卷扬机结构设计(含cad零件图和装配图)
小型卷扬机结构设计(含cad零件图和装配图)
小型卷扬机结构设计(含cad零件图和装配图)
