过滤器的设计及运动仿真(含UG三维和cad图纸)

过滤器的设计及运动仿真(含UG三维和cad图纸)(任务书,开题报告,外文翻译,毕业论文说明书22000字,进度检查表,CAD图纸17张,UG三维图)
摘  要
过滤分离技术在国民经济各个部门中应用很广。从人民日常生活，资源、能源的开发利用，国防尖端，到保护环境，防止公害等方面，都离不开过滤分离技术。过滤器和过滤分离技术不仅应用广，而且是某些生产过程中的关键性设备之一，若采用不当，不但生产任务完不成，产品质量上不去，而且会造成资源浪费，环境污染，使整个生产经济效益很低。因此，必须根据物料的种类及生产上的要求，研究、设计和制造各种不同系列、规格和型号的过滤器，以适应各种不同生产的需要。
本设计选择复合型袋式精细过滤器作为设计对象。在全面了解过滤器的结构及其工作原理后，运用SW6-1998过程设备强度计算软件，对受压的圆筒、封头和法兰等受压元件进行强度计算。利用UG软件对过滤器的零件进行参数化建模，并对整体结构进行虚拟装配。然后将装配体导入UG软件的运动仿真界面，并利用软件进行运动学仿真。分析仿真结果，得出相应结论。最后对过滤器进行优化设计，提高其稳定性，可靠性，让本设计能够真正的投入到日常生产操作中，使其切实能够为过滤分离技术做出贡献。 〖资料来源：毕业设计论文网 www.56doc.com〗

关键词：UG；过滤器；运动仿真

本文的基本构想与要求
我所设计的复合型袋式精细过滤器，可以运用于很多领域。它占地面积很小，过滤效率高。所以我在选择零件上会偏向易于单件加工、生产简单、容易维修的零件。
基本要求如下：
(1) 全面了解复合型袋式精细过滤器的结构及其工作原理。
(2) 计算相关参数，对整体进行计算，设计过滤器的机构尺寸。

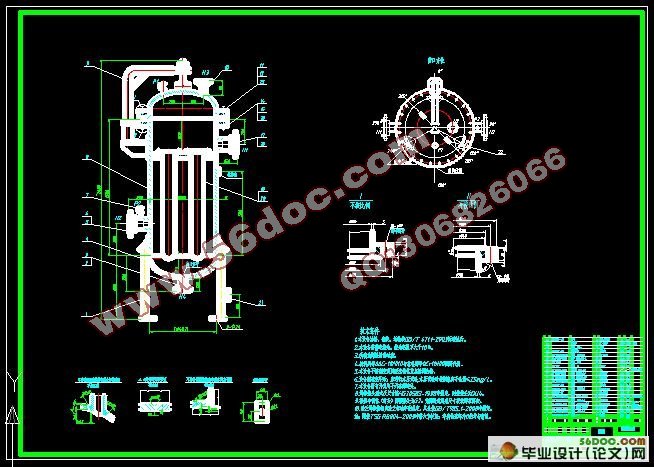

(3) 主要机构参数选择完毕之后，利用AutoCAD[3]进行二维模型的建立。首先，完成装配图。其次，拆分主要零件，作出零件图。

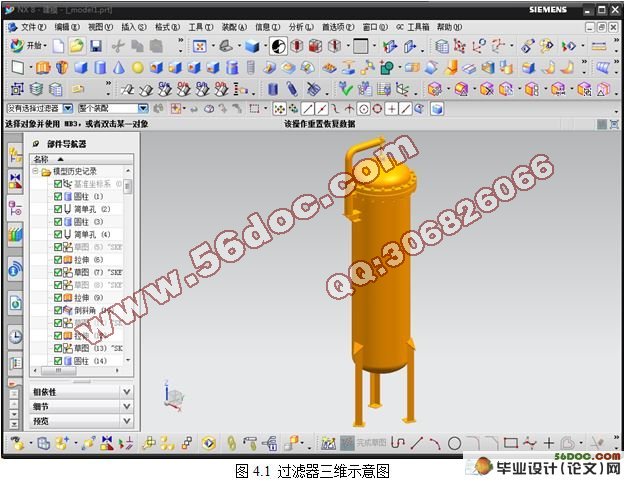

(4) 根据二维图纸，利用UG建立三维模型并进行运动仿真。首先，完成各部分的零件图；其次，把各个零件图进行装配；最后进行运动仿真。

2.1 过滤器设计概述
  2.1.1 过滤器简介
  复合型袋式精细过滤器主要由三部分组成：过滤容器、支承网篮和过滤袋。根据流量要求可在单机里使用多个滤袋，液体从过滤容器侧面或者下面进液口进入，由被网篮支撑的滤袋上方冲入滤袋中，滤袋因液体的冲击和均匀的压力面展开，使得液体物料在整个过滤袋内表面得到均匀分布，透过滤袋的液体沿着金属支承网篮壁，由过滤器底部出液口排出。滤出颗粒杂质被截留在过滤袋内，完成过滤过程。每只滤袋都有单独的锁紧装置，绝无侧漏机会。复合型袋式精细过滤器因体积较大，顶盖重量重，一个工人难以操作，在此过滤器加上摇臂装置，可降低人工成本。复合型袋式精细过滤器操作简单、方便，占地面积较小，安装十分简单；过滤精度高，适用于任何细微颗粒或悬浮物，过滤范围可从1～800微米；有效过滤面积大，一个滤袋过滤功能相当于同类型滤芯5～10倍，可大大降低成本； 设计流量可以满足1～1000m3/h要求，成本造价低；用途广泛，可用于粗滤或精滤； 单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。

〖资料来源：WWW.56DOC.COM 咨询QQ：306826066〗

2.1.2 过滤器结构

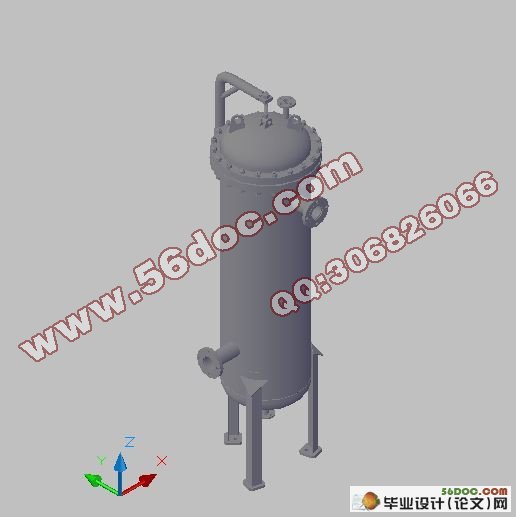

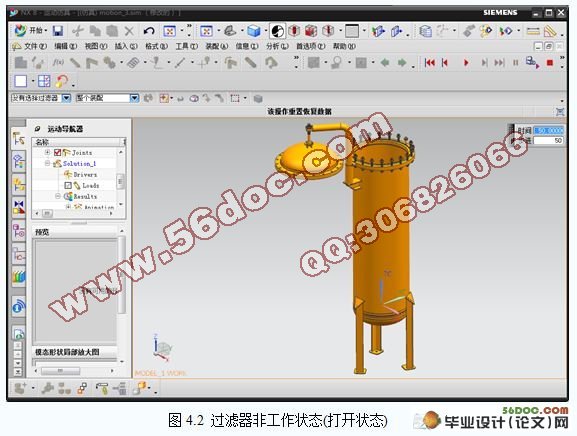

复合型袋式精细过滤器设计采用立式结构，是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，过滤器加上摇臂装置，能快速方便的开启上封头。上封头和筒体采用法兰连接，能更好的防止侧漏，下封头与筒体采用焊接连接。筒体内部的过滤装置进行单独设计能更好的利用空间，提高单位过滤面积的处理量，过滤效率高。根据需求选择合适的支脚，对抗震有很大的帮助。
2.1.3过滤器工作原理
    复合型袋式精细过滤器是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。复合型袋式精细过滤器常设置在压力过滤器之后，用于去除液体中细小的微粒，以满足后续工序对进水的要求。滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截，从而达到固液分离。该机更换滤袋十分方便，过滤基本无物料消耗。
2.1.4过滤器有关设计参数
    该过滤器工作压力为0.5MPa，设计压力为0.6MPa，工作温度为25℃，设计温度为80℃。主要受压元件材质06CrNi10，牌号S30408Ⅱ，标准NB/T47010-2010。设备最大处理量为145m3 /h，过滤精度为5μm，滤件材质为聚酯，过滤面积3m2。

〖资料来源：毕业设计论文网 WWW.56DOC.COM〗

2.2 过滤器的特性
  2.2.1 主要特征
（1）设计结构紧凑，体积小，占用工作液少，减少投资运营成本；
（2）过滤量大，压降小，过滤精度高，性能稳定，滤袋清洗周期长，滤袋可重复使用；
（3）袋式过滤器采用积木式装卸，固定压紧装置，密封性能好，这样对清洗修理方便，节省维修成本。
  〖资料来源：毕业设计论文网 www.56doc.com〗

目  录
摘  要    III
Abstract    IV

目  录    V
1 绪论    1
1.1 过滤器设计的目的和意义    1
1.2 过滤器的发展    1
1.3 过滤器的未来展望    2
1.4 本文的基本构想与要求    3
2 过滤器总体设计方案    4
2.1 过滤器设计概述    4
2.1.1 过滤器简介    4
2.1.2 过滤器结构    4
2.1.3 过滤器工作原理    4
2.1.4 过滤器有关设计参数    4
2.2 过滤器的特征    4
2.2.1 主要特征    4
2.2.2 安装步骤    5
2.2.3 应用    5
2.3 过滤器的参数计算    5
2.3.1 内筒体内压计算    5
2.3.2 内筒封头内压计算    6
2.3.3 法兰计算    7
2.3.4 开口补强计算    9
2.4 过滤器部件设计    10
2.4.1 封头设计    10 〖资料来源：毕业设计论文网 www.56doc.com〗
2.4.2 法兰设计    11
2.4.3 摇臂式吊杆设计    13
2.4.4 筒体设计    13
2.4.5 复合滤筒设计    15
2.4.6 支座组件设计    15
3 SW6-98软件的应用    17
3.1 SW-98软件介绍    17
3.2 SW6-98软件结构及一般使用指南    18
3.3 SW6-98软件的使用    19
3.3.1 软件模块计算项目    19
3.3.2 软件计算校核    19
4 UG软件的应用    23
4.1 UG软件介绍    23
4.2 UG功能与优点    23
4.3 UG主要功能模块    24
4.4 过滤器运动仿真分析    26
5 结论与展望    33
5.1 结论    33
5.2 不足之处及未来展望    33
致  谢    34
参考文献    35
