内啮合多轴钻床设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

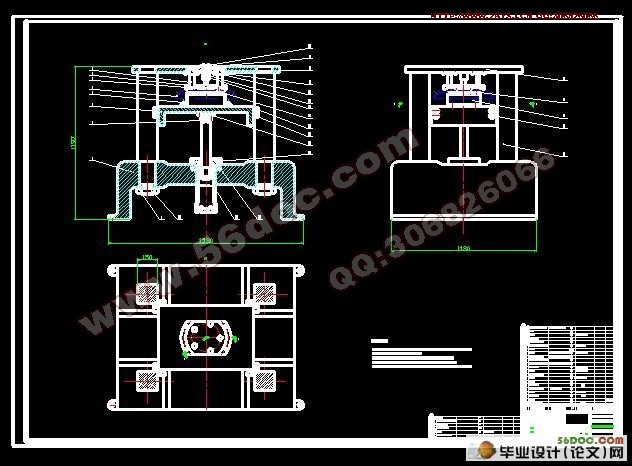

内啮合多轴钻床设计(含开题报告,毕业论文24000字,中期检查表,实习报告,CAD图纸7张)
摘 要
在现代机械制造业中,企业对专用机床有着广泛的需求。一般钻床劳动强度大,专用性能低。生产率不高且不能保证精度;而多轴钻床操控方便、省力、容易掌握,不易发生操作错误和故障,不仅能减少工人的劳动强度,保证工人和钻床的安全,还能提高钻床的生产率。随着科学技术的不断发展,专用钻床广泛应用于制造业。换句话说,专业化越强,企业越能保证其产品质量。因此,专用机床的使用对企业竞争力的提升有着十分重要的作用。
本设计主要解决了两大问题:多轴钻床的总体设计和夹具设计。为了解决上述两大难题,首先分析了钻床总体设计,其中包括加工工艺分析、钻床的钻削方式的设计等,从而解决了钻床的总体设计的难题;在夹具设计中采用合理的钻模板和定位装置对工件合理定位,从而完成孔的扩铰工序,解决了多轴钻床夹具设计中的另一难题,同时也讨论了多轴钻床的夹具设计问题,给出了夹具设计方案,其中包括工件的定位分析,误差分析,从而使工件被加工后达到设计要求。

关键词:多轴钻床、总体设计、夹具

Abstract
The special-purpose lathe is extensively demanded by enterprises in the modern mechanical manufacturing industry. The ordinary lathe not only need a large number of man-power but also has a low performance. In addition, its productivity is low and the accuracy can’t be ensured. However, the special-purpose lathe can not merely help enterprises to boost productivity great, saving a large number of manpower and material resource, still can improve the quality of the products. Meanwhile, it is easily maneuvered and guarantees workers’ safety. With the development of technology, multi-axles drilling machines are used in manufacturing frequently. Hence, the use of the special-purpose lathe plays an important part in the competitiveness of enterprises.
This design mainly solved two big problems: the multi-axles drilling over-all design and fixture design. In order to solve these two problems, first of all, we analyzed drilling total design project, including processing technology analysis, drilling machine of the design of drilling way, which solved the problem of the overall design of drilling; Then we adopt the fixture design reasonable drill template and positioning device on the reasonable positioning, thus completing hole enlargement hinge process, solved the multi-axles drilling fixture design of another problem, also discusses the multi-axles drilling fixture design problem, this paper presents fixture design scheme, including the workplace positioning analysis, thus make error analysis is processed workplace to meet the design requirements.

Key words: multi-axles drilling machine total design project fixture design

毕业设计(论文)所用的主要技术与方法:
课题研究的内容是设计一用于加工轿车轮毂上均布在φ120mm的圆周上的5个螺纹孔的内啮合多轴钻床,设计内容主要包括:
1.初步确定设计方案
2.设计多轴钻床的传动系统(主轴箱),传动系统分高、中、低三档转速,主轴对应的3个转速可根据轮毂材料(铝合金或铸铁)的切削速度而查表确定。
3.设计机床进给系统,机床的进给可由工作台液压系统实现,液压系统尽可能采用标准件。
4.针对零件设计专用夹具。

内啮合多轴钻床设计
内啮合多轴钻床设计
内啮合多轴钻床设计
