浆叶式搅拌机的设计

浆叶式搅拌机的设计(毕业论文说明书14000字,cad图纸8张合一)
摘  要：搅拌机是工农业生产中应用非常广泛的一类通用设备，尤其在农产品和食品加工业中发挥着重要作用。目前在工农业生产中应用的搅拌机种类和规格很多，但是没有适合小型淀粉加工厂用于搅拌淀粉的产品。本文设计了一种能适应于搅拌淀粉的小型搅拌机，所设计的搅拌机为立式，采用平直型桨叶。浆叶式搅拌机具有以下特点：结构简单，容易制造；混合效果较好；局部剪切作用强，不易发生乳化作用；适用性广。小型浆叶式搅拌机能够满足需要，且在如今的能源社会，对于提倡新工艺、看重技术含量，使用专业化机械，为食品等生产企业扩大市场，提高质量，减耗增效具有积极意义。

关键词：搅拌机; 机械; 淀粉加工

Design of Paddle Mixer
Abstract:  The mixer is an extremely widespread kind of general equipment in the industry and agriculture production, especially playing the vital role in the agricultural product and food processing industry. At present there are many types and specifications of the mixers in the industry and agriculture production, but there is no suitable small product which stirring the starch for smaller factory to use. This paper designs one smaller kind of mixer that can be able to adapt in the agitating starch, the design of the mixer is vertical and the blades are straight form. The mixer has following characteristics, the structure is simple and easy to make, the mix effect is well, the partial shear action is enough, not easy to have the emulsification, the serviceability is broad. The smaller mixer can meet the needs in the present energy society, there is a positive significance in this mixer such as advocating the new craft, regarding  important technology content, using specialization machinery and for production enterprises expands the food markets, improves the quality and reduce consumption and increase efficiency
Key words: mixer; machinery; starch processing

针对设计要求的技术参数和淀粉搅拌加工的特点，通过比较上述几种搅拌安装类型的特征，选择偏心式搅拌安装类型，驱动方式为减速传动。本文所设计的搅拌机主要由以下几个部分组成：交流电动机、联轴器、传动装置、搅拌器、搅拌罐的升降机构、控制电路以及润滑密封装置。


#p#副标题#e#
目  录
摘要    1
关键词    1
1 前言    2
2 整体方案的确定    2
3 电动机的选择    4
3.1 机相关功率的计算    4
3.2 动机类型的选择    4
3.3电动机结构型式的选择    5
3.3.1 装型式的选择    5
3.3.2 防护型式的选择    5
3.4 电动机型号的选择    5

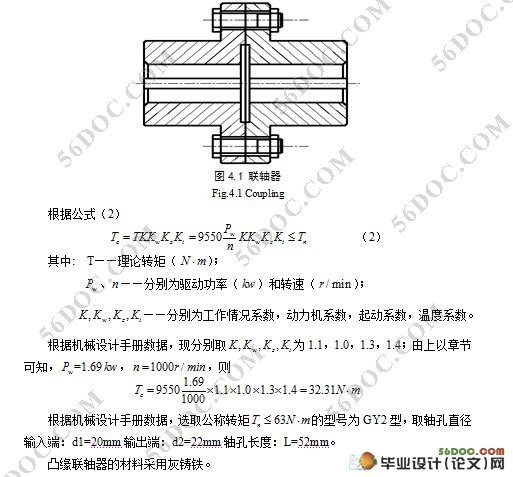

4 联轴器的选择    5
4.1 联轴器类型及型号的选择    5
5 传动装置的设计    6
    5.1 传动参数设计.....7
5.1.1 计算总传动比........7
5.1.2 合理分配各级传动比    7
5.1.3 传动各轴转速、输入功率、输入转矩    8
5.2 传动件的结构设计及工作能力计算    8
5.2.1 齿轮    8
5.3 主要轴的设计计算    18
5.3.1 低速轴的设计及相关计算.....18
5.3.2 高速轴的设计及相关计算    26
5.4 键联接的选择及校核计算要求    32
5.5 润滑与密封    33
6 搅拌分析和计算    33
6.1搅拌器的构造    33
6.2 搅拌机功率的计算    33
7 升降机构设计    34
7.1 手动升降桶的手摇机构行星齿轮结构设计    34
7.2 导轨的设计    34
7.2.1升降行程    34
7.2.2 提高导轨耐磨性的措施    34
8 控制电路设计    35
9 结论    35
参考文献    36
致谢    37
附录.....37

附录
附录1：折叶桨叶零件图
附录2：中间轴零件图
附录3: 大齿轮零件图

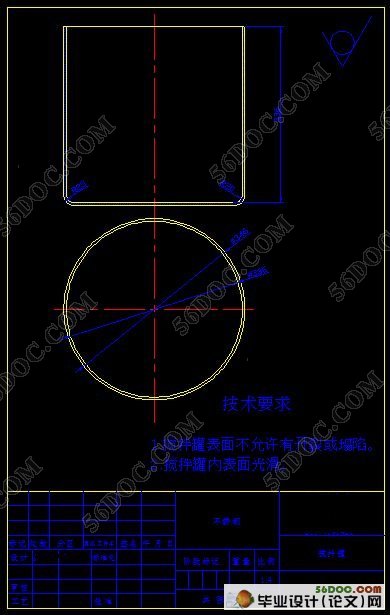

附录4: 搅拌罐图
附录5: 折叶桨叶部装图
附录6: 减速器箱体图
附录7: 减速器装配图
附录8: 桨叶式搅拌机装配图

参考文献
[1] 肖旭霖主编.食品加工机械与设备[M]. 高等教育出版社.2006.
[2] 金旭增主编.电动机选型及应用[M].北京:中国电力出版社.2003.
[3] 闻邦椿主编.机械设计手册[M].北京:机械工业出版社.2010.
[4] 濮良贵,纪名刚主编.机械设计[M].北京:高等教育出版社.2006.
[5] 龙春生,汤楚宙.甘薯淀粉搅拌器的功率计算,湖南农业大学学报,1997.
[6] 孙  桓,纪名纲.机械原理.高等教育出版社.2004,203.
[7] 成大先主编.机械传动.化学工业出版社.2000.
[8] 成大先主编.机械设计图册.化学工业出版社.2000.
[9] 汤楚宙,龙春生主编.甘薯淀粉搅拌器的功率计算.湖南农业大学学报.1997.
[10] 无锡轻工业学院编.食品工厂机械与设备[M].北京:中国轻工业出版社.1993.
[11] 周开勤主编.机械零件手册.高等教育出版社.2004.
[12] 袁任先,张伟武编著.电动机控制电路选用与此无关258例.机械工业出版社.2004.
[13] 北京农业工程大学主编.农产品加工机械与设备[M].校编教材.1991.
[14] 徐灏主编.机械设计手册[M].北京:机械工业出版社.1991.
[15] 陈斌主编.食品加工机械与设备[M].北京:机械工业出版社.2004.
[16] 机械工业部编.机械产品目录（第九册）[M].机械工业出版社.1986.
