茶树重修剪机的设计(含cad零件图和装配图)

茶树重修剪机的设计(含cad零件图和装配图)(论文说明书6200字cad图纸12张)
摘  要：由于我国种茶历史悠久，种植地域广泛，迫切需要机械修剪器具来代替手工修剪。机械修剪是解决劳力不足和降低生产成本的根本途径。而普通修剪机用于重修剪是属于破坏性使用，一般不宜提倡。本课题即针对成龄茶树的深修剪、衰老茶树的重修剪或台刈面临的问题及现有修剪设备的不足，研究出一种全新的茶树重修剪机械设备，并对整机各结构部件进行协调，对修剪机所用刀片的材料、结构进行分析，研制配套的传动系统，相应的带轮，轴，机架，并进行计算和装配图的绘制。
关键词：修剪机;带轮;轴;机架。

Design of The Tea Multiple Cutting Machine Student: zhang fan
Abstract：Since China has planted tea tree for a long time and has wide cultivated area , mechanical trim is urgently needed to replace manual trim.mechanical trim is most effective way  to solve prombles such as  scarcity of labourand lower production cost.normal trimmer used for multiple trim is destructive use which is discouraged.This reseach is about deep trim and multiple trim for decrepit trees in order to develop a new multiple trim machine for tea tree.there are several requirements for the machine.analyzing the material and structure of the blade in the machine.developing assorted drive system,corresponding belt pulley, axis, chassis.calculating for the machine, and drawing a Assembly drawing for the machine.
Key words: Pruning machine; pulley; axs; rack.

主要技术指标：
1）刀具使用寿命：720h左右；
2）修剪树高：250cm；
3）修剪幅宽：500cm；
4）工作效率：最高0.24hm2/h；
5）切口平整度：平均80％；

设计步骤
1.基本结构的确定
    2.根据基本结构计算分析各个零部件
    3.根据设计说明画出总装图
4.根据计算结果及总装图，画出各个零件图
4 各零件结构设计分析
4.1 传动路线的拟定
4.1.1 对传动方案的要求
合理的传动方案，首先应满足工作机的功能要求，其次还应满足工作可靠、传动效率高、结构简单、尺寸紧凑、重量轻、成本低、工艺性好、使用和维护方便等要求

#p#副标题#e#
目  录
摘要    1
关键词    1
1前言    2
2茶树重修剪机的开发研究方案的确定    2
2.1目前国内外茶树修剪机的状况    2
2.2修剪机的应用研究    3
3设计任务的选择及确定    4
3.1主要技术指标    4
3.2整台机器的基本结构设计确认    4
3.3设计步骤    4
4各零件结构设计分析    4
4.1传动路线的拟定    4
4.1.1 对传动方案的要求    4
4.1.2拟定传动方案    5
4.2汽油机的选择    5
4.2.1已知给定的参数    5
4.3带的设计    6
4.3.1带Ⅰ的设计    7
4.3.2带Ⅱ的设计    10
4.4轴的设计与校验    13
4.4.1轴Ⅰ的设计与校验    13
4.4.2轴Ⅱ的设计与校验    17

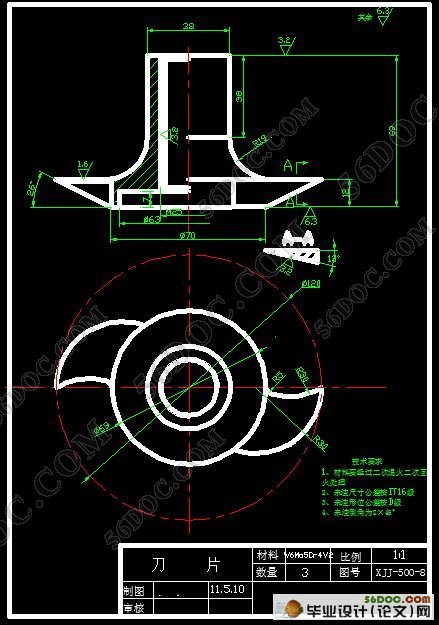

4.5刀片结构的设计及材料的选择    20
5结论    21
参考文献    22
致谢    22
