玉米脱粒机的设计(含cad零件图和装配图)

玉米脱粒机的设计(含cad零件图和装配图)(论文说明书13600字cad图纸6张)
摘  要：为了降低农民在玉米脱粒时劳动强度、提高工作效率,设计玉米脱粒机。该机主要有入料口、栅格式凹板和螺旋叶片脱粒滚筒及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到螺旋叶片脱粒滚筒上。螺旋叶片脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。
关键词：玉米；脱粒机；结构；设计

The Design of Maize Sheller
Abstract: For reducing a peasant during the period of the maize threshes, the intensity of labour, raises working efficiency , designs maize sheller. This machine mainly have enters the material mouth, grid type concave board and spiral leaf threshing roller and transmission components etc. Take the electric motor as the power supply, the power outputs by the electric motor output shaft, and through the belt transmission output to spiral leaf threshing roller , Spiral leaf threshing roller cooperate grid type concave board will corn threshing, the corn kernel leaves outside abreast in row organism from the grid type notch-board separation,, and the corncob discharges outside organism from another end.
Keywords: maize; sheller; structure; design

玉米脱粒机总体结构

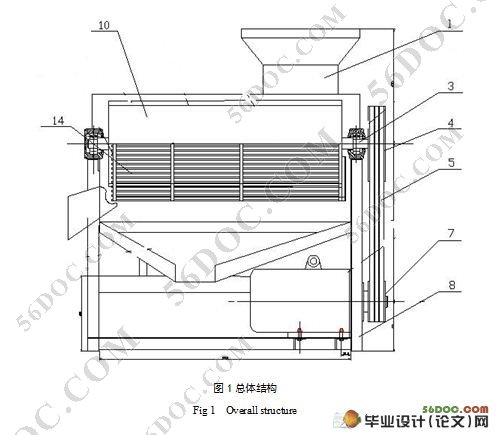

玉米脱粒机主要组成部分：入料口1、螺旋叶片脱粒滚筒轴10、栅格式凹板14、机架8等部分组成。整体组成如图1所示：
2.1  入料部分
入料口与玉米脱粒机的上盖部分相连，它是利用2mm厚的铁板制成，入料部位与螺旋叶片滚筒的螺旋叶片部位相切，将已拨皮的玉米从入料口进入，下滑到脱粒部位，即螺旋叶片滚筒和栅格式凹板之间，进行脱粒。

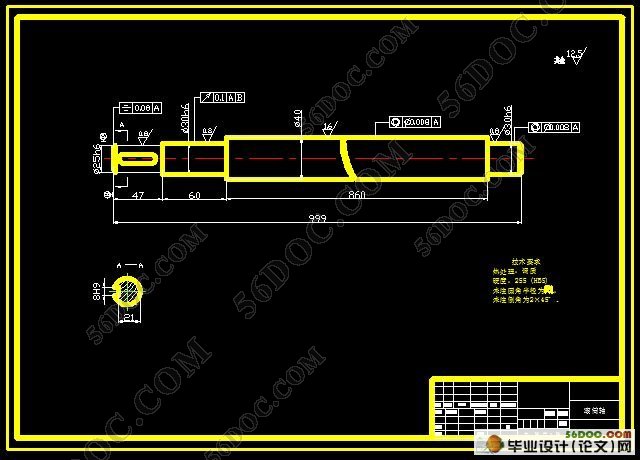

2.2  脱粒部分
  脱粒部分主要是由螺旋叶片滚筒、栅格式凹板、半圆型上盖组成。玉米穗在螺旋叶片滚筒和栅格式凹板之间进行脱粒，将已脱下的玉米粒从栅格式凹板的缝隙漏下，落到下滑板，由仓口排出机体之外，玉米芯借助于滚筒上的螺旋排列的螺旋叶片的螺旋推力和螺旋导向作用，由入料口的另一端（即出料口）排出机体之外。
2.3  筛选部分
筛选部分主要是由栅格式凹板完成，它是由一定数量的铁条及两条主要梁和两条副梁组成，每两根铁条之间的缝隙可以将玉米卡住，然后快速旋转的螺旋叶片滚筒将被卡死的玉米强行脱粒，当然，无论是工作时还是安装时，栅格式凹板是固定不动的。玉米脱粒之后，再将玉米粒经过栅格式凹板，从凹板的缝隙漏出，顺着斜滑板滑出机体之外，目的是将玉米和玉米芯分开。

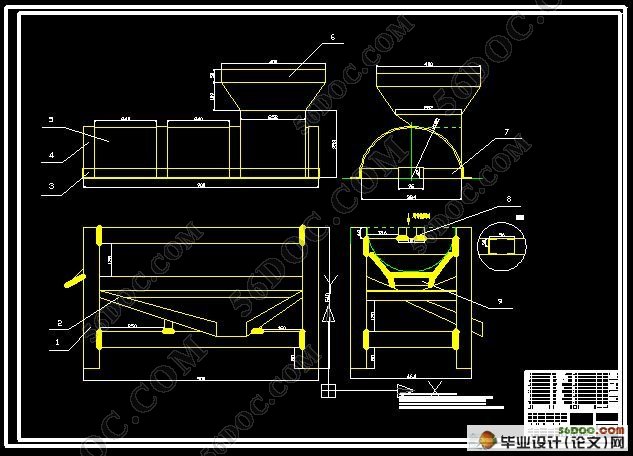

2.4  机架部分
机架是由左机架、右机架、出料口、下滑板及稳定结实的主机梁组成，机架是玉米脱粒机的主要支撑，他承担着脱粒机的主要重量和动力、负载和力矩，因此它的设计是许强不弱的部分。机架的两部分要各自稳定，而且相对固定，以便做到机械在运转过程中不会产生晃动、歪斜，造成人身危险，因此为了机架的坚固，此玉米脱粒机的设计采用60 60mm、3mm厚的方钢焊成。
2.5  玉米脱粒机的总体设计
为了更优化玉米脱离机的机型和结构设计，此玉米脱粒机采用电力拖动，而且电动机YC160M-4也同样采取节能式，电动机安装在玉米脱粒机的下部，与脱粒机的机架的下机梁固定连接，这样可以节省电动机所占用的空间。玉米脱粒机的从入料到脱粒到分离玉米粒和玉米芯，最后将玉米粒和玉米芯排出机体之外，是玉米脱粒机一体完成的，它最大的优点是在短时间内可以完成几个人的劳动强度，从而提高了工作效率，节省了劳动时间。此玉米脱粒机有这些优点之外，还有安全性能高、效率高、坚固耐用、结构简单便于维修和保管。

#p#副标题#e#
目    录
摘要………………………………………………………………………………………………1
关键词……………………………………………………………………………………………1
1  前言…………………………………………………………………………………………1
2  玉米脱粒机总体结构………………………………………………………………………1
2.1  入料部分……………………………………………………………………………1
2.2  脱粒部分……………………………………………………………………………1
2.3  筛选部分……………………………………………………………………………1
2.4  机架部分……………………………………………………………………………2
2.5  玉米脱粒机的总体设计……………………………………………………………3
3  玉米脱粒机的设计…………………………………………………………………………3
3.1  电动机的选择………………………………………………………………………4
3.2  螺旋叶片条上的螺旋叶片转速……………………………………………………4
3.3  电动机的功率………………………………………………………………………4
    3.4  电动机的转速………………………………………………………………………4
4  传动带的设计………………………………………………………………………………5
4.1  确定计算功率………………………………………………………………………5
4.2  选择V带的型号………………………………………………………………………6
4.3  确定带轮的基准直径………………………………………………………………6
4.4  确定传动中心距和带长……………………………………………………………6
4.5  验算主动轮上的包角………………………………………………………………6
4.6  确定V带的根数………………………………………………………………7
4.7  确定带的初拉力……………………………………………………………………7
4.8  求V带传动作用在轴上的压力………………………………………………………7
5  V带带轮的设计………………………………………………………………………………7
5.1  带轮的材料选择……………………………………………………………………7
5.2  结构设计……………………………………………………………………………7
5.3  从动带轮的设计……………………………………………………………………8
6  传动轴的设计………………………………………………………………………………9
6.1  根据轴向定位的要求确定轴的各段直径和长度…………………………………10
6.2  初步选择输出轴系…………………………………………………………………10
6.3  确定输出轴上的圆角半径值………………………………………………………10
7  螺旋叶片条的设计…………………………………………………………………………10
7.1  螺旋叶片条的总体结构设计………………………………………………………11
7.2  螺旋叶片条及螺旋叶片的设计……………………………………………………11
7.3  螺旋叶片的设计……………………………………………………………………11
8  栅格式凹板的设计…………………………………………………………………………12
9  入料口及脱粒机上盖的设计………………………………………………………………12
10  机架的设计……………………………………………………………………………14
11  轴承座的设计……………………………………………………………………………15
12  玉米脱粒机上的标准件的选择………………………………………………………15
12.1  玉米脱粒机上的螺栓的选择……………………………………………………15
12.2  钩头楔键的选择…………………………………………………………………15
13  玉米脱粒机的安全操作…………………………………………………………………15
13.1超速运转，机械“爆炸”……………………………………………………………16
13.2禁止过疲劳或酒后操作……………………………………………………………17
14  玉米脱粒机的维护……………………………………………………………………18
14.1  玉米脱粒机的技术保养…………………………………………………………18
14.2  玉米脱粒机的保管………………………………………………………………18
15  结论………………………………………………………………………………………18
参考文献………………………………………………………………………………………19
致谢……………………………………………………………………………………………19
