固定式夹层锅整体结构设计(含CAD图纸和Proe三维造型)☆

固定式夹层锅整体结构设计(含CAD图纸和Proe三维造型)☆(9000字附演示文稿幻灯片ppt)
摘    要
本设计的设备是一食品类的煮熟设备—夹层锅。介绍了夹层锅的用途、特性、工作原理等方面。此设计对夹层锅的多方面作了一定的改进。给此设备增加了一搅拌装置，在工作过程中均匀物料，使其能方便加工粘度高及导热率低的物料，从而扩大了夹层锅的使用范围。增设了一安全阀,保障设备的安全工作。增设了一疏水阀，提高工作效率。并且在各零件的选材及外观方面都作了较全面的分析。最后对夹层锅的生产能力方面作了一定的分析计算。
关键词：煮熟  夹层锅  搅拌  物料  安全阀  生产能力

Fixed layered pot
This desingn is about a equepment used in food boiled—layered pot．First I introduced the use 、the characteristic and working principle of the pot ．In this design I made certain improvement variously to the band pot.Increased a Blender for this equipment，for uniform the Materials in work enables its to facilitate the high viscosity and low thermal conductivity Materials，thus expanded the use of theband pot．In the design I addition a draining valve，Improve the working efficiency．And in various parts of the material and appearance have made a more comprehensive analysis of the equipment．Finally ，I analysis the production capacity and thermal aspects of the layered pot．
Key words：food boiled  layered pot  mixing  materials  safety valve
production capacity

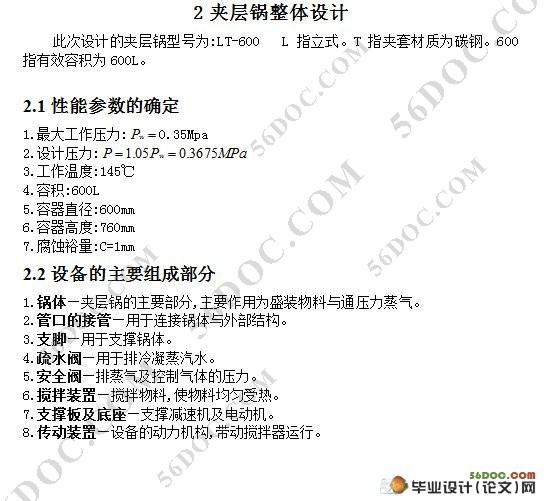

2夹层锅整体设计
此次设计的夹层锅型号为:LT-600   L指立式。T指夹套材质为碳钢。600指有效容积为600L。

2.1性能参数的确定
1.最大工作压力: 0.35Mpa
2.设计压力:
3.工作温度:145℃
4.容积:600L
5.容器直径:600mm
6.容器高度:760mm
7.腐蚀裕量:C=1mm

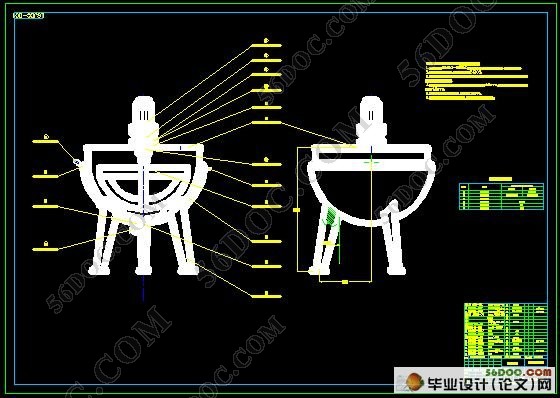

2.2设备的主要组成部分
1.锅体—夹层锅的主要部分,主要作用为盛装物料与通压力蒸气。
2.管口的接管—用于连接锅体与外部结构。
3.支脚—用于支撑锅体。
4.疏水阀—用于排冷凝蒸汽水。
5.安全阀—排蒸气及控制气体的压力。
6.搅拌装置—搅拌物料,使物料均匀受热。
7.支撑板及底座—支撑减速机及电动机。
8.传动装置—设备的动力机构,带动搅拌器运行。

#p#副标题#e#
目        录
1 绪  论    -1-
1.1 夹层锅用途及特性    -1-
1.2夹层锅的分类及主要性能参数    -1-
1.2.1 夹层锅的分类    -1-
1.2.2 夹层锅主要技术特性、参数    -1-
1.3夹层锅使用注意事项    -3-
1.4夹层锅维护保养    -3-
2 夹层锅整体设计    -4-
2.1性能参数的确定    -4-
2.2设备的主要组成部分    - 4-
3 夹层锅各零部件的设计    -5-

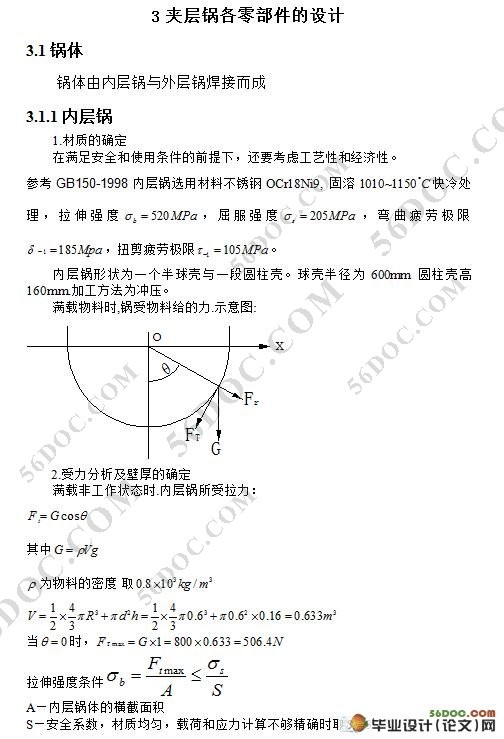

3.1 锅体    -5-
3.1.1内层锅    - 5-
3.1.2.外层锅    - 7-
3.1.3.开孔补强的考虑    - 7-
3.2锅外接管    - 9-
3.2.1.进气孔接管的取用    - 9-
3.2.2.出气孔接管的取用    - 9-
3.2.3.排水孔接管的取用    - 10-
3.2.4.排料孔接管的取用    - 10-
3.3支脚    - 12-
3.4疏水阀的选用    - 14-
3.4.1疏水阀简介    - 14-
3.4.2疏水阀选择    - 14-
3.5安全阀的选用    - 16-
3.5.1安全阀简介    - 16-
3.5.1安全阀选择    - 17-
3.6搅拌装置    - 19-

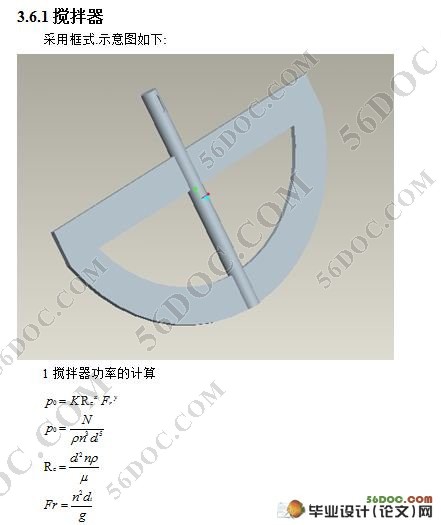

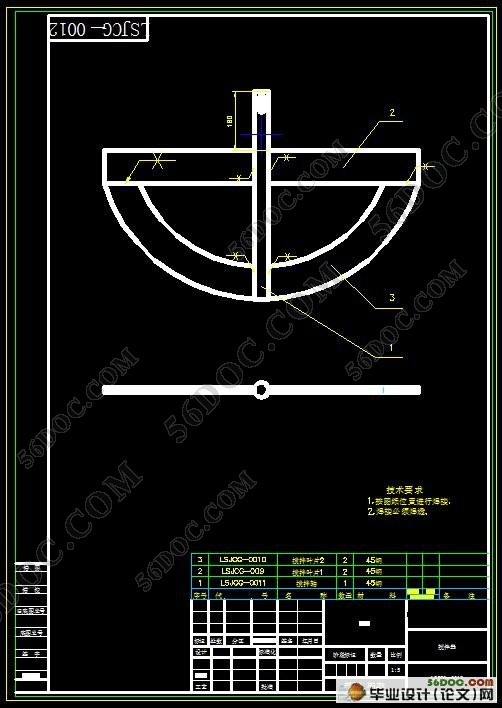

3.6.1搅拌器    - 19-
3.6.2搅拌轴    - 21-
3.7传动装置    - 25-
3.7.1电动机及减速机的选用    - 25-

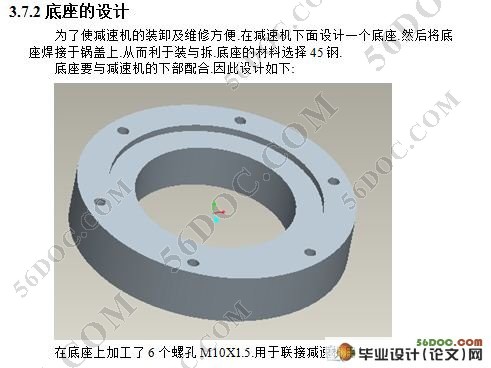

3.7.2底座的设计    - 26-
3.7.3螺栓的选用    - 26-
3.7.4支撑板的设计    - 26-
4 夹层锅的有关计算    -27-
5 锅体隔热层    -27-

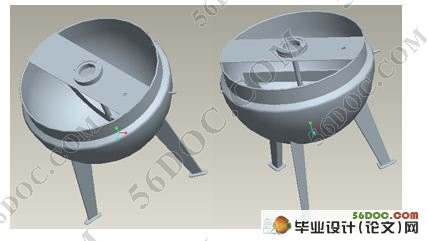

6 夹层锅的整体外观    -28-
7 总结    -29-
参考文献    -30-
致谢    -31-
