小型电动移动式喷雾机设计

摘  要：用于植保的中小型喷雾机，其发展趋势是由电动型取代机动型，由可移动式取代便携式，由机载喷杆取代手持喷杆。目前，机动型喷雾机得到广泛应用，但其发动机的噪音和振动给操作者带来危害，同时要消耗价格昂贵的燃料，发展趋势不容乐观。电动型喷雾机不仅省力、经济，而且更符合环保要求，因此其取代机动型喷雾机也是必然趋势。该移动式电动喷雾机采用蓄电池作为动力源，叶片泵为液泵，并配有两个弧形喷杆。充电一次可连续喷雾作业5小时，喷雾效率可达到3～4亩 /小时,完全满足农艺和植保防治要求。
关键词：电动；喷雾；移动；喷雾机

Design of an Small Size Electromotion Movable Sprayer
Abstract：For plant protection, the atomizer's development trend is that electromotion movable sprayer will be replaced by the motor type. But the engine of the motor type atomizer makes noise and vibration,which bring harm to its operatoer. At the same time, the motor type atomizer consumes expensive fuel. Electric type atomizer is not only saving labour and lightweght, but also more according with environmental protection requirement. As a result, the electric type atomizer, inevitabally, replace the motor type atomizer. Charging the storage battery one time could completely satisfied a continuous spray assignments of 5h. It is enough to satisfy the needs for plant prevention and cure.
Key words: electromotion;  mist spray ;  movable;  sprayer

1.3  设计要求及目标
1.3.1  设计要求
该设计执行标准Q/TYBF01-2007
表1  技术参数
Table 1  Technical parameter
1    喷雾液泵形式    叶片泵
2    喷头形式    8个切向进液式扇形金属喷头
3    外形尺寸（长×宽×高）    865×391×1034mm
4    整体质量    40kg
5    常用工作压力    1～1．6MPa
6    最高工作压力    2MPa
7    药箱容量    20L
8    喷雾量    1.2～1.8L/min
9    配套动力    型式、型号    电池 DC24V
        电机额定功率    40W
10    充电器    输入    AC 100～240V\50Hz
        输出    DC 24V\1A
1.3.2  设计目标
该喷雾机以蓄电池为能源，电动机为动力源，叶片泵为抽液加压装置。蓄电池装在喷雾机内，按下电源开关 ，电动机驱动液泵压液，打开手动开关即可喷洒药液。
(1)  密封性能
将药液箱装入额定容量的清水，盖好药液箱盖，将药液箱分别向前、后、左、右方向倾斜45，药液箱内的液体无渗漏现象。
电动喷雾机在工作压力范围内喷雾时，除喷孔外，个部件及其连接处均没有渗漏现象。在喷雾开关或截流阀处于“断”或“关闭”位置时，各件部件及其连接处均无渗漏现象。
(2)  药业箱盖连接可靠性
药业箱盖与药业箱口连接牢固，密封可靠。戴手套时不用工具能方便打开并能牢固的拧紧。

2  总体设计

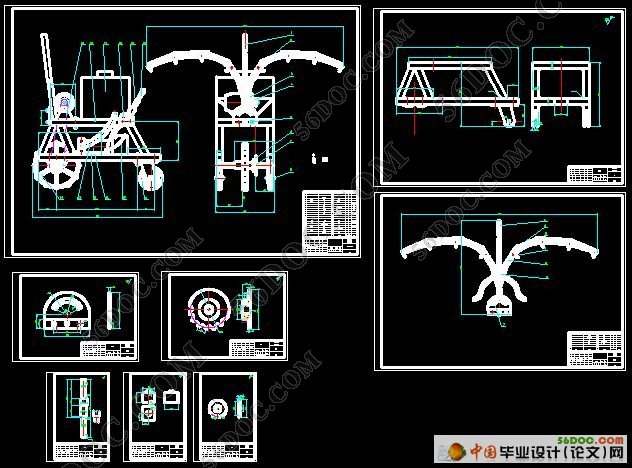

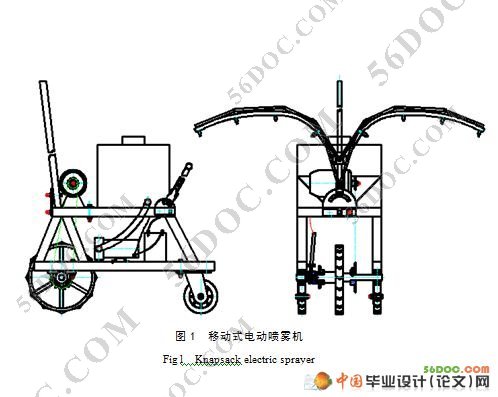

2.1  整机结构

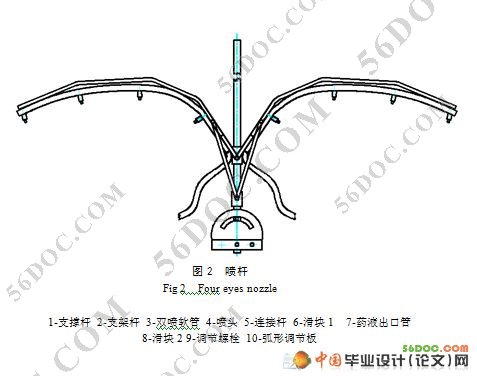

该喷雾机，由机架、贮液桶、滤网、联接头、抽吸器（小型电动泵）、连接管、喷杆、喷头等构成，抽吸是一个电动叶片泵，它经开关与电池电联接，蓄电池装于贮液桶底部。电动机的使用，相对机动式喷雾机而言，大大降低了工作时的震动和噪音，加之机载喷杆的设置，有效地消除了农药外滤伤害操作者的弊病，并且省力，高效。雾化效果好，喷雾效率高。

目   录     8100字
摘  要1
关键词1
1  前言2
1.1  研究意义2
1.2  国内外研究状况3
1.2.1  产品结构单一.3
1.2.2  高新技术应用少3
1.2.3  行业技术标准不健全.3
1.2.4  施药技术落后.4
1.2.5  缺乏完整和系统的机械施药技术规范4
1.3  设计要求及目标5
1.3.1  设计要求5
1.3.1  设计目标5
2  总体设计6
2.1  整机结构6
2.2  工作原理6
2.3  技术设计7
2.3.1  机械安全性设计7
2.3.2  液泵的选型..8
2.4  电气安全性设计9
2.4.1  电气装置9
2.4.2  蓄电池.9
2.5  整机和主要部件的设计9
2.5.1  总质量.9
2.5.2  喷雾性能9
2.5.3  连续工作时间..10
2.5.4  耳旁噪声.10
2.5.5  过滤装装置10
2.5.6  药液箱..11
2.5.7  喷头喷雾量11
2.5.8  装配质量.12
2.5.9  链轮传动部分计算12
2.5.10  轴的计算..13
2.5.11  可靠性14
3  注意事项14
4  结论15
参考文献16
致    谢17
