壳体的工艺与工装的设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

1,零件的结构分析

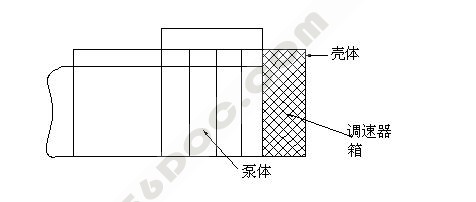

PW2000系列油泵壳体是柴油机心脏(油泵)调速器箱的一个重要零件。油泵调速器的零部件安装于壳体内,安装平面和定位孔主要通过调速器箱控制动元件的快慢运动。

2,零件的技术分析;材料为CD-ALSI8CU3.(铝合金材质)该材料具有较高的韧性,耐(热和磨)及减振性适用于高温环境,易振动场合的耐磨零件。该零件上主要加工为A面,B面,另一端大平面,¢68的孔A面平面度为0.1mm直接影响壳体与泵体的接触精度与密封。B面平面度为0.04mm,垂直度 0.1mm   B面平面度为0.04mm,垂直度0.1mm相对A面,水平度0.2mm,要求更严格,主要与其他驱动元件的精确配合,以达到油泵的运动精度。



壳体的工艺与工装的设计
壳体的工艺与工装的设计
壳体的工艺与工装的设计
壳体的工艺与工装的设计
目录   14000字
(一)产品介绍-----1
(二)计算生产纲领----------2
1,    计算生产纲领决定生产类型
2,    生产纲领
(三)    零件的分析-------3
1.零件的结构的分析
2,零件的技术分析
(四)确定毛坯-----4
1,毛坯的铸造方式
2,铸件的尺寸
3,铸件的加工余量
4,零件—毛坯综合图的绘制
(五)    工艺规程设计-------5
a)    定位基准的选择
Ⅰ粗基准的选择
Ⅱ精基准的选择
b)    制定工艺路线
c)    拟订定位方案和选择定位元件
 Ⅰ定位方案
    Ⅱ 选择定位元件
d)    初步拟定加工工艺路线
e)    修改后的工艺路线
6,选择加工设备
7,填写机械加工工艺过程卡和机械加工工序卡
(六)机床夹具设计---6
1,    加工中心用的夹具
Ⅰ零件体工序的加工要求分析
   Ⅱ确定夹具的类型
2,    工作台面与夹具体的设计
  Ⅰ定位装方案
   Ⅱ加紧机构设计
   Ⅲ夹具精度分析与计算
   Ⅳ绘制夹具总图
   Ⅴ总图的绘制
(七)    设计所参考书籍-7
