叉车滚轮工装设计(两侧的滚动轴承)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

本课题是与叉车滚轮有关的工装设计,叉车应用与工业机械中,通常用与托运大或笨重的货物,以减轻人力劳动强度从而节约企业成本。插车在托运器重货物是靠其两侧的支撑架来实现的,支撑架在唾弃重物时由上下两根轴支撑通过链条带动把重物托起,在运转过程中由于存在着摩擦使链条在带动托运架旋转时产生很大的噪音很震动,为消除这种现象在插车中用了很多的轴承!
滚动轴承是一种通用性很强,标准化,系列化程度很高的基础元件。由于各种机械有着不同的工作条件,对滚动轴承在载荷能力,结构和使用性能等方面都提出了各种不同的要求。为此,滚动轴承就需要有各式各样的结构。但最基本的结构是由内圈,外圈,滚动体和保持架组成。
1.内圈通常与轴配合,并与轴一起旋转。
2.外圈通常与轴承座孔或机械部件外壳配合,起支撑作用。但在某些场合也有外圈旋转,内圈固定的,或内外圈都是旋转的。
3.滚动体借助保持架均匀的排列在内圈和外圈之间。滚动体有球,圆柱滚子,滚针,圆锥滚子和球面滚子等,它们的形状大小和数量直接影响轴承的承载能力和使用性能。
4.保持架将轴承中的一直组滚动体等距离隔开,引导滚动体在正确的滚道上运动,改善轴承内部载荷分配和润滑性能。
为了适应某些使用要求,有的轴承会增加或减少一些零件,如无内圈,无外圈,即无内圈有无外圈;或带防尘盖,密封圈及安装调整用的紧定套.
    轴承在工作时对其影响最大的除了他的制造精度外其游隙对其影响也很大如果游隙选择不正确同样不能正常工作,轴承的游隙可分为径向游隙和轴向游隙,径向游隙指一个圈固定不动另一个相对固定套圈径向移动量,轴向游隙是指一个套圈固定另一个移动套圈相对移动套圈轴向偏移量;游隙又有工作游隙,安装游隙和原始游隙之分,原始游隙指未安装前的游隙,安装游隙指安装后的游隙,由于安装过盈配合的原因,内圈在安装时会有相应的膨胀,使游隙减小,一般原始游隙大于安装游隙;工作游隙指轴承在运转时的游隙,轴承在运转时由于材料和受摩擦产生的热不一样,使轴承内外圈的热膨胀不同使游隙变大或减小,由于离心力的不同内膨胀小于外圈的膨胀,也造成游隙减小,一般来说工作游隙有大与安装游隙。由于游隙的存在又潜在要求轴承的沟道精度要高,给造成加工带来难度,所以在设计轴承时一定要多方考虑轴承的游隙。

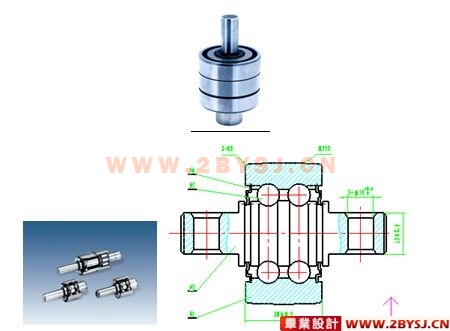

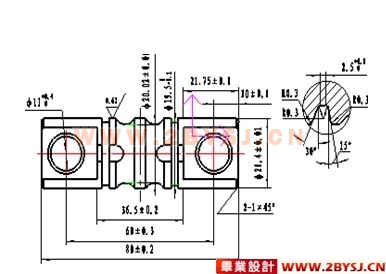

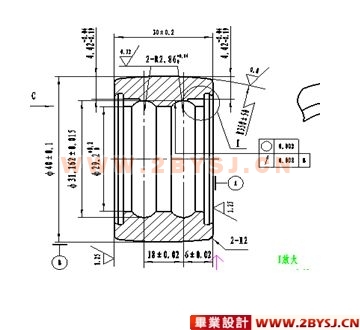

本课题所涉及到的是叉车两侧的滚动轴承,这类轴承很一般的深沟球的工作原理基本一样,所不同的是该轴承是双滚道,内圈固定在车体上,外圈旋转并起一定的支撑作用。如该产品由内圈,外圈,滚动体密封槽组成,他于一般深沟球轴承的区别在与:他是双滚道,没有保持架,内圈由轴做成,轴的两段各有一个孔,他是用来安装用的,用螺栓连接在车架上,内圈固定外圈旋转,为防止灰尘等一些杂物进入滚道影响轴承的旋转精度,在轴承的两端装有密封圈来防止硬度大的颗粒进入滚道,同时还可以提高轴承的使用寿命。
