小型多功能精密播种机(播种施肥)的设计

摘   要
本设计是根据国内外播种机的发展趋势，通用性和适应性不断提高以及本着结构简单操作灵活的原则，而设计的一种能同时完成播种施肥工作的小型多功能精密播种机。该机结构上优点，使之能适应各种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。还可以根据用户的不同需求，配置合适的播种器。通过调节犁铧和种子储存孔的行距，能够轻松地播种小麦、大麦、高粱、大豆、玉米等旱粮作物。本例着重对播种机排种器、排肥器、开沟器、覆土器以及镇压轮等结构进行设计选择。

关键词：  精密播种  播种机  播种  施肥

Abstract
The design is based on the development trends and seeder, interoperability and adaptability in a constantly improving the structure and operation of flexible simple principles designed to simultaneously accomplish a small planting fertilization work multifunctional sophisticated seeder. This structural advantages so that they can adapt to a variety of fields planting. Applicable to all sizes of land; Whether plains or hills; Whether hard soil or loose soil. We can select the planting machine according to the different needs of users. By regulating platoon of vehicles and plow can easily sow wheat, barley, sorghum, soybean, corn and other crops. This example focuses on the design seeder platoon of vehicles, fertilization devices, trenching vehicles structure.
Key words：precision planting  seeder  planting  fertilization

精密播种机发展现状与趋势
播种机是农业生产中关键作业环节，必须在较短的播种农时内，根据农业技术要求，将种子播到田地里去，使作物获得良好的发育生长条件。播种质量的好坏，将直接影响到作物的出苗、苗全和苗壮，因而对产量的影响很大。由于精密播种可以保证种子在田间最合理分布，播种量精确，株距均匀，播深一致，为种子的生长发育创造最佳条件，可以大量节省种子，减少田间间苗用工，保证作物稳产高产。因此，现代农业对精密播种机械的要求越来越迫切。

我国精密播种机发展现状
我国从80年代末便开始研制精密播种机械。由于种子质量、整地条件、机械制造水平及机器价格等因素制约，我国80年代主要是推广半精量播种。为适应农村生产责任制的要求，大量推广了小型单体播种机。90年代以来，我国逐步推广精密播种机，有10多个企业生产了20多种型号的精密播种机。精密播种机以作物种类分为玉米及大豆精密播种机、谷物（小麦）精密播种机、甜菜精密播种机；以配套动力分为小型（5.8～13.2kw）、中型（16.2～36.8kw）和大型播种机（40.4kw以上）精密播种机；以排种器形式分为机械式和气力式两大类精密播种机；机械式中又可分为垂直圆盘式、垂直窝眼式、锥盘式、纹盘式、水平圆盘式、带夹式等形式精密播种机。

精密播种机的发展前景
1.单粒精密播种机迅速发展
在国外，中耕作物如甜菜、玉米、棉花和某些蔬菜、豆类的播种都已大量采用精密播种，主要采用机械式和气力式两种精密播种机。由于气力式播种机对种子尺寸要求不严，不需精选分级，容易达到单粒精播，而且通用性较好，又能适合较高速播种，因此使用气力式播种机越来越多。
    为了达到单粒精播，提高株距均匀性，大多采用可精调的刮种器，将多余的种子清除掉；为了降低投种高度，减小种子下抛速度与前进速度之间的相对速差，而设置导种轮或导种管。
但是，精密播种受高速作业的影响很大。现有的精密播种机试验结果表明，一般作业速度在4～8 km／h时，其株距合格率达80％以上；而作业速度提高到11～12 km／h时，株距合格率下降到60％以下。可见高速精密播种机还有待进一步发展、完善。

过两个多月的资料收集、整理和设计，我所设计的小型多功能播种机已经完成，在这两个多月的过程中，我通过对资料的收集、检索以及查找，找到了很多对设计有用的资料，从而保证了设计顺利地完成。可以说这次设计是对我以前所学到的知识、收集资料的能力和设计方法等能力的一次综合的锻炼。在这个过程中，我先到黑龙江省农机市场观察并了解小型多功能播种机的主要结构及工作原理，然后熟悉整个设计流程。通过对图书馆借阅的各种手册、说明书等资料的整理，根据设计要求，拿出自己的设计方案。在整个设计过程中，是我的综合能力得到很大的提高，所学知识与以后的工作能够得到更好的衔接。
我国是一个农业大国，虽然耕地面积广阔，但是农业生产的效率跟一些发达国家相比有着很大的差距。我所设计的小型多功能播种机就是提高农业生产效率，对实现农业生产自动化有重要的作用。由于小型播种机的结构特点，是它具有操作简单适用范围广等特点。采用专用的排种器大大降低了种子的破种率，提高了农作物的成活率。该机固有广泛的社会效益与经济效益。







目   录
摘要………………………………………………………………………………I
Abstract ………………………………………………………………………II
第1章 精密播种机发展现状与趋势 …………………………………………1
1.1  我国精密播种机发展现状 …………………………………………1
1.2  精密播种机的发展前景 ……………………………………………1
第2章 播种机概述 ……………………………………………………………5
2.1  播种机类型 …………………………………………………………5
2.2  播种机主要结构及功能 ……………………………………………5
2.3  总体配置 ……………………………………………………………6
第3章 中耕作物精密播种排种器 ……………………………………………9
3.1  排种器的技术要求 …………………………………………………9
3.2  精密播种机的发展前景 ……………………………………………9
3.3  立式排种器的特点…………………………………………………18
第4章 排肥器…………………………………………………………………13
4.1  排肥器的要求………………………………………………………13
4.2  排肥器的类型、特点和适用范围…………………………………13
第5章 开沟器及其起落机构…………………………………………………16
(优秀毕业设计:www.2bysj.cn)
5.1  开沟器的要求………………………………………………………16
5.2  开沟器的结构类型…………………………………………………16
5.3  开沟器使用行距与前后列距离……………………………………18

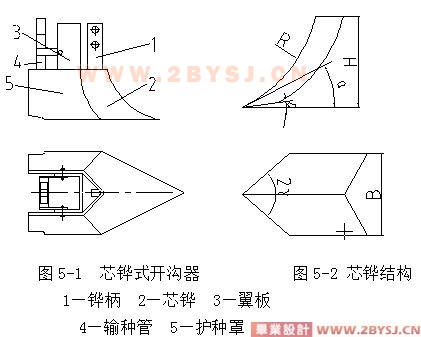

5.4  芯铧式开沟器………………………………………………………18
第6章 输种管、覆土器、镇压轮及筑埂器…………………………………21
6.1  输种管………………………………………………………………21
6.1.1  输种管的类型…………………………………………………21
6.1.2  输种管的主要参数……………………………………………21
6.2  覆土器………………………………………………………………21
6.3  镇压轮………………………………………………………………22
6.3.1  镇压轮的结构类型和特点……………………………………23
6.3.2  镇压轮直径的确定……………………………………………24
第7章 其他工作部件和机构…………………………………………………25
7.1  种子、肥箱…………………………………………………………25
7.1.1  种子、肥料箱容量计算………………………………………25
7.1.2  种子、肥料箱结构特点………………………………………26
7.2  仿形机构……………………………………………………………26
7.2.1  仿形机构类型…………………………………………………26
7.2.2  仿形机构主要参数……………………………………………27
第八章  保养与保管 …………………………………………………………29
第九章  播种机使用及注意事项 ……………………………………………30
第十章  安全规则 ……………………………………………………………32
第十一章  常见故障与排除 …………………………………………………33
第十二章  经济效益分析 ……………………………………………………34
结论 ……………………………………………………………………………35
致谢 ……………………………………………………………………………36
参考文献 ………………………………………………………………………37
附录1专题轴加工工艺 ………………………………………………………38
附录2外文(汉) ………………………………………………………………42
附录3外文(英) ………………………………………………………………47
