基于PLC原料自动分选系统控制部分的设计(附元器件清单)

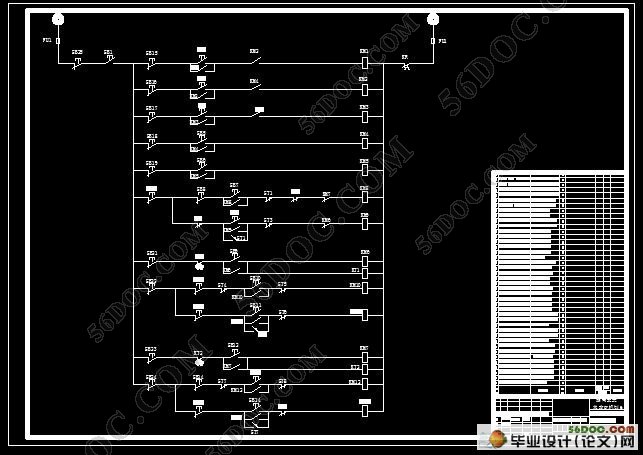

基于PLC原料自动分选系统控制部分的设计(附元器件清单)(含软件流程图,硬件系统图,机械系统示意图,继电接触器控制系统原理图,主回路原理图,论文说明书10000字)
摘  要:本文介绍了PLC在原料分选系统方面的发展及应用。基于PLC的原料自动分选系统的控制部分的设计，主要是在8至10min内将苹果、土豆等原材料自动输送并按大小分为三级（按同时处理250kg设计）。并且采用手动和自动控制方式。
关键词:PLC；手动；自动分选

Design of Automatic Control Part Of PLC-based Raw Materials Sorting System
Abstract:This article introduces the development and application of the PLC material sorting systems . The design of controlling systems of PLC-based automatic sorting of raw materials , mainly  making apples, potatoes and other raw materials automatic transferred, and dividing them into three levels according to their sizes within 8 to 10minutes (at the same time dealing with 250kg design). And with manual and automatic  controlling ways.
Key words：PLC; Manual;Automatic Sorting

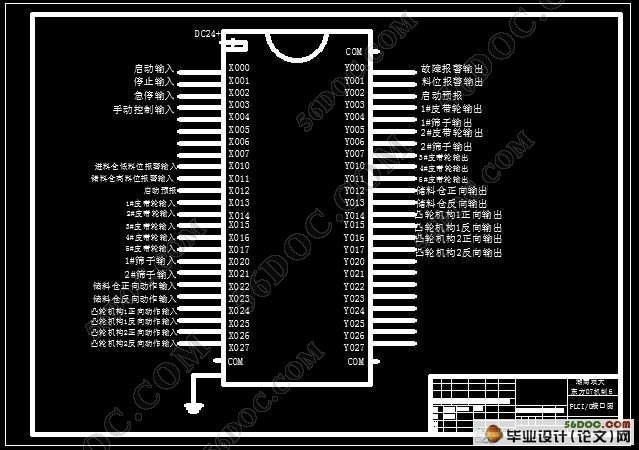

PLC的自动扫描功能实现系统的自动化控制要求。
根据工艺及系统设计要求：系统启动时按逆料流方向延时10s的方式，停止时由顺料流方向也按延时10s的方式。具体数据如下：

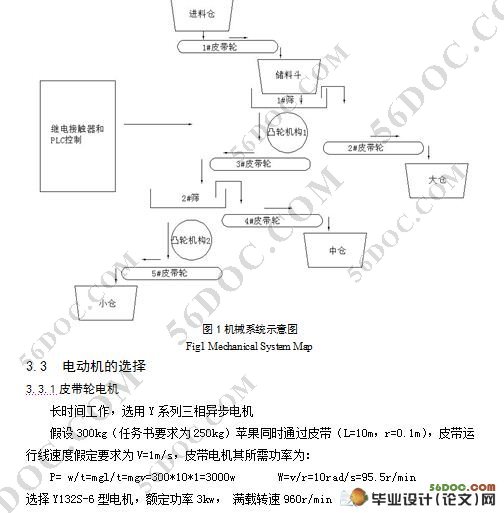

1号筛：按250kg/8-10min设计，下设一凸轮机构，筛完时将筛上的原料由一侧倒出。
2号筛：按200kg/8-10min设计，下设一凸轮机构，筛完时将筛上的原料由一侧倒出。
凸轮机构：由行程开关控制，弧形运动轨迹，翻转角度设定为45度
储料仓：设一活动底板，并在壁上加装一个感应片，进行重量监测，当仓内原料达到最大值时就自动报警同时停止前面皮带轮送料。

#p#副标题#e#
目    录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1  前言………………………………………………………………………………………1
2  设计内容…………………………………………………………………………………2
3  整体方案的确定…………………………………………………………………………2
3.1  初步方案…………………………………………………………………………2
3.2  方案的确定………………………………………………………………………3
3.3  电动机的选择……………………………………………………………………4
4  继电接触器控制部分……………………………………………………………………4
4.1  继电器控制的特点………………………………………………………………4
4.2  主回路……………………………………………………………………………6
4.3  控制回路…………………………………………………………………………6
5  PLC控制部分……………………………………………………………………………6
    5.1  PLC的选型………………………………………………………………………6
5.2  PLC I/O接口机电路设计………………………………………………………8
5.3  PLC程序设计……………………………………………………………………10
5.3.1  PLC程序设计说明………………………………………………………10
        5.3.2  PLC程序的编写…………………………………………………………11
6  元器件的选择…………………………………………………………………………11
6.1  接触器的选择…………………………………………………………………11
6.2  热继电器的选择………………………………………………………………12
6.3  时间继电器的选择……………………………………………………………13
6.4  熔断器的选择…………………………………………………………………13
6.5  断路器的选择…………………………………………………………………14
6.6  控制按钮的选择………………………………………………………………15
    6.7  行程开关的选择………………………………………………………………15
7  结论……………………………………………………………………………………15
参考文献……………………………………………………………………………………16
致谢…………………………………………………………………………………………17
附录…………………………………………………………………………………………18
附录1元器件明细表
