PLC电磁阀水泵的设计

摘要: 可编程控制器（Programmable Logic Controller）于1969年面世，发展到现在已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，成为一种最重要、最普及、应用场合最多的工业控制器。(优秀毕业设计网 www.2bysj.cn)
目前的控制器有很多种，有可编程序控制器、单片机、工业计算机等，而可编程序控制器具有驱动能力好、通信接口不复杂、指令简单、运行可靠等优点，所以本课题选用可编程序控制器

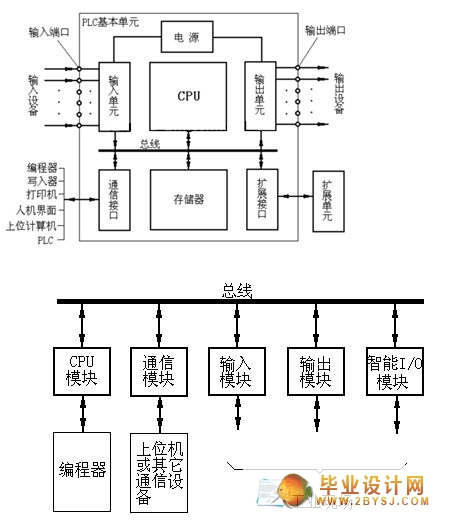

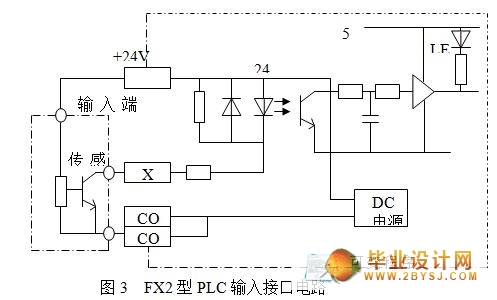

PLC的硬件的主机由CPU、存储器、输入/输出接口、电源等几大部分组成，此外配备的各种外部设备如计算机可通过通信接口与主机连接。
可编程序控制器（简称PLC）是在继电顺序控制基础上发展起来的以微处理器为核心的通用自动控制装置，PLC是电子技术、计算机技术与继电逻辑自动控制系统相结合的产物。PLC作为自动控制系统中的一个核心部件，要使它能在控制系统中充分发挥其功能，就必须了解PLC的结构、工作原理等。

关键字：PLC水泵，Programmable Logic Controller

本课题的系统程序设计

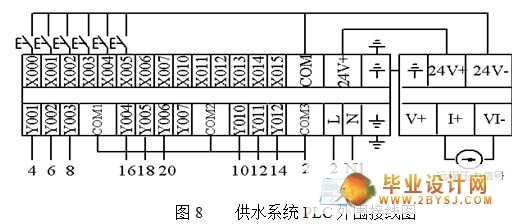

系统控制要求

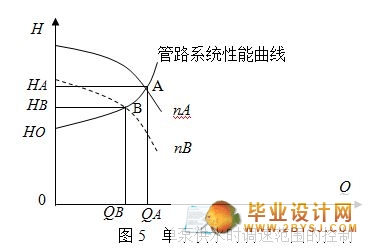

我们对三泵生活/消防供水系统的基本要求是:
(1) 三台泵根据需要，采取“先开先停”的原则接入和退出。
(2) 在用水量小的情况下，如果一台泵连续运行时间超过2小时，则要切换下一台泵，即系统具有“倒泵功能”，避免某一台泵时间过长。
(3) 三台泵在启动时都要有软启动功能。
(4) 要有完善的报警功能。
(5) 生活供水时，正常维持；消防用水时，要自动切换进入消防用水系统。
(6) 上限报警时，电磁阀YV1关闭，打开排水阀，直至水位正常，解除警报。
(7) 下限报警时，打开1、2、3号泵，至水位正常，解除警报。
(8) 火警时，同时打开1、2、3号泵,电磁阀YV2得电，进入消防用水，至危险解除。
