晶英石振动台控制系统设计

晶英石振动台控制系统设计(任务书,开题报告,论文12000字)
摘要
在今天，随着工业4.0计划的提出，自动化技术在工业领域的运用更加广泛、智能。自动化控制系统由电脑控制自动完成工业生产，可以实现在单一简单的作业中提高生产效率，在精密复杂的操作中提升精度与效率，在高危有害的作业环境中取代人力。自动化技术极大促进了工业的进步，不仅提升了工业生产的效率，也大大降低了人力成本。自动化技术已经被广泛的应用于机械制造、电力、建筑、交通运输、信息技术等领域，成为提高劳动生产率的主要手段。
本文首先介绍了目前国内外工业自动化系统的研究现状，然后根据任务书的要求并根据当今主流工业自动化系统模式搭建一个晶英石振动台自动控制系统。系统的搭建将从工艺流程的分析入手，依次对系统的硬件、软件、人机交互界面等进行介绍，最后对该系统进行在线模拟，使其可完成高效安全的自动化工作过程，成为一个具有实用价值的工业自动化系统。
关键词：工业自动化控制系统；PLC；晶英石振动台

Abstract
Nowadays, with the Industrial 4.0 program had been proposed, the application of automation technology became more broad and intelligentin the field of industrial. Automated control-systems automate industrial productive process by controlling computers,improvingproductivity in simple and repeated operations, enhancing accuracy and efficiency in sophisticated and complex operations, and replacing manpower in hazardous environments. As the main way to improve labor productivity,automation technology has greatly promoted the progress of industry. Automation technology has been widely used in machinery manufacturing, electricity,construction, transportation, information technology and other fields.
This paper begins with introducing the current research status of industrial automation system at home and abroad.According to the requirements of the task book and the current industrial automation system model, an automatic control system of quarts shaking table will be built. The system will be introduced start from the analysis of the process, followed by the system hardware, software, human-computer interaction interface, etc., and finally the system on-line simulation will be shown.So that it can complete a efficient and safe automated work process which has practical value in the industrial automation system.
Keywords:industrial automatic control system ; PLC;quarts shaking table


目录
摘要    I
Abstract    II
1绪论    2
1.1研究背景及意义    2
1.2工业自动化控制系统研究现状    2
1.3本文的主要内容    4
2晶英石振动台控制系统简介    6
2.1振动台系统工艺流程介绍    6
2.1.1料车运送填料至中途仓    6
2.1.2抽真空制造真空仓    7
2.1.3中途仓下料到振动台并填料    7
2.1.4振动台系统复位    7

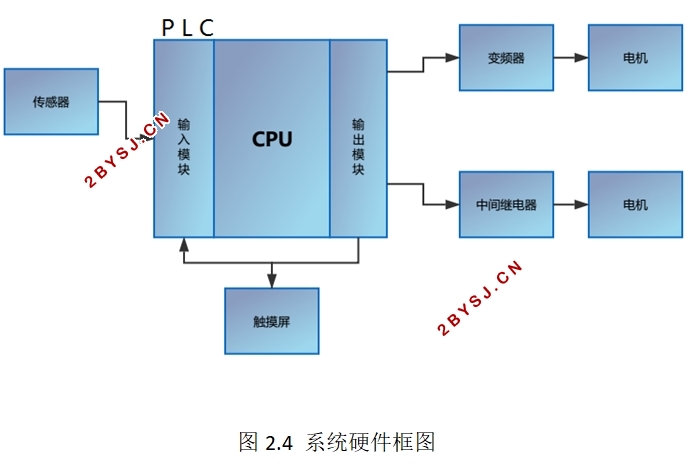

2.2振动台系统硬件配置及选型    8
2.3 本章小结    9
3晶英石振动台控制系统硬件设计    10
3.1电气控制设计    10
3.1.1电源供电、保护及信号回路    10
3.1.2电机控制回路    10
3.1.3隔离变压器与引出电源    12
3.2控制原理设计    13
3.3 PLC原理图    15
3.4 外部接线图    18
3.5 本章小结    20
4晶英石振动台控制系统软件设计    21
4.1系统PLC程序介绍    21
4.1.1料车运送填料至中途仓    21
4.1.2 主仓抽真空与中途仓下料到振动台并填料    23
4.1.3振动台系统复位    26
4.2HMI界面设计    28
4.3通讯设置介绍与仿真    29
4.3.1通讯设置介绍    29
4.3.2 仿真与结果介绍    29
4.4本章小结    31
5.1总结    32
5.2展望    32
致谢    36
附录    37
