电力系统中的谐波抑制方法研究

电力系统中的谐波抑制方法研究(论文14000字)
摘要：在电力系统中，谐波的危害不可忽视，谐波抑制方法问题的研究是谐波问题中的重要部分。在传统的谐波抑制方式中，有源滤波器的投运越来越普遍，所以人们也越来越重视对有源滤波器的改进研究。有源滤波器通常分为串联式有源滤波器、并联式有源滤波器和串联并联混合式有源滤波器三个类别。从理论上来看，在所有类别中混合型谐振式有源滤波器不论是APF部分还是PPF部分的设计结构都更为合理，其滤波性能也更为优秀。本文通过仿真实验验证了理论猜想，实验机构表明不论在稳定的电路环境还是波动的电路环境中，混合型谐振式有源滤波器都能保持较好的滤波性能与无功补偿性能，其滤波性能相较于无源滤波器更好。
关键词：谐波抑制；有源滤波器；混合型谐振式有源电力滤波器

Research on harmonic suppression in power system
Abstract:In the power system, the harm of harmonics can not be ignored. In the traditional harmonic suppression method, active filter is more and more popular, so people pay more and more attention to the improvement of active filter. Active filters are generally divided into three categories: series active filter, parallel active filter and series parallel hybrid active filter. In theory, in all categories of hybrid resonant active filter, whether APF or PPF part of the design structure is more reasonable, its filtering performance is better. In this paper, the theoretical conjecture is verified by simulation experiments. The experimental mechanism shows that the hybrid resonant active filter can maintain better filtering performance and reactive compensation performance in both stable circuit environment and fluctuating circuit environment, and its filtering performance is better than that of passive filter.
Key words:Harmonic suppression; Active filter; Hybrid resonant active power filter


目 录
1绪论    1
1.1研究背景    1
1.1.1电力谐波概述    1
1.1.2电力谐波的危害    1
1.2谐波抑制现状    2
1.3本文的研究内容    3
2有源电力滤波器    4
2.1有源电力滤波器的技术基础    4
2.1.1谐波电流检测技术    4
2.1.2控制方法    4
2.2有源电力滤波器的工作原理    5
2.3有源电力滤波器的分类    5
2.2.1串联式有源滤波器    5
2.2.2并联式有源滤波器    6
2.2.3 串联并联混合式有源滤波器    8
3混合型谐振式有源电力滤波器    9
3.1改进基本问题及改进方向    9
3.2混合型谐振式有源电力滤波器HRTAPF电路结构    10
3.3混合型谐振式有源电力滤波器HRTAPF的设计合理性    10
3.3.1 HRTAPF中PPF部分的合理性    11
3.3.2 HRTAPF中APF部分的合理性    11
3.4混合型谐振式有源电力滤波器HRTAPF检测算法与控制策略选择建议    11
3.4.1电流检测方式选择    11
3.4.2控制策略选择    12
4混合型谐振式有源电力滤波器仿真实验    13
4.1仿真实验设计思路    13
4.2 HRTAPF系统参数设定    13

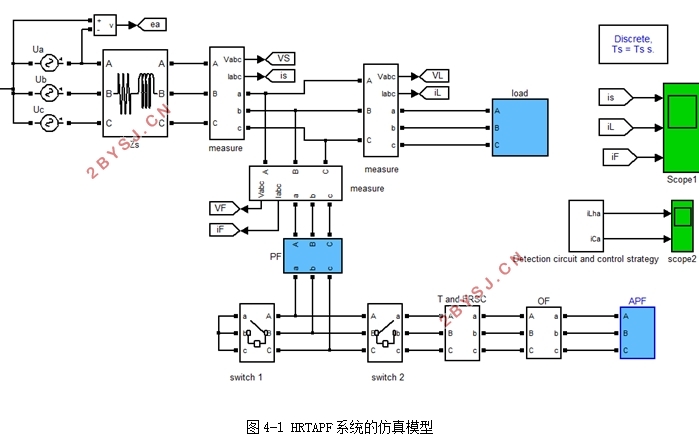

4.3 HRTAPF系统的仿真模型构建    14
4.4稳态实验结果与分析    14
4.4.1实验结果    14
4.4.2结果分析    15
4.5波动实验结果与分析    16
4.5.1实验结果    16
4.5.2结果分析    16
5总结    17
参考文献    18
致  谢    19
