无线电控制门禁系统的设计(含电路原理图)

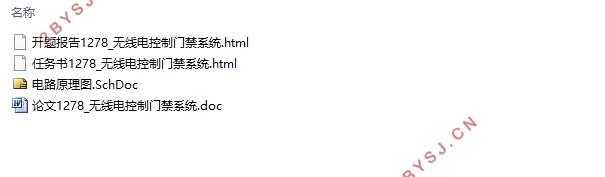

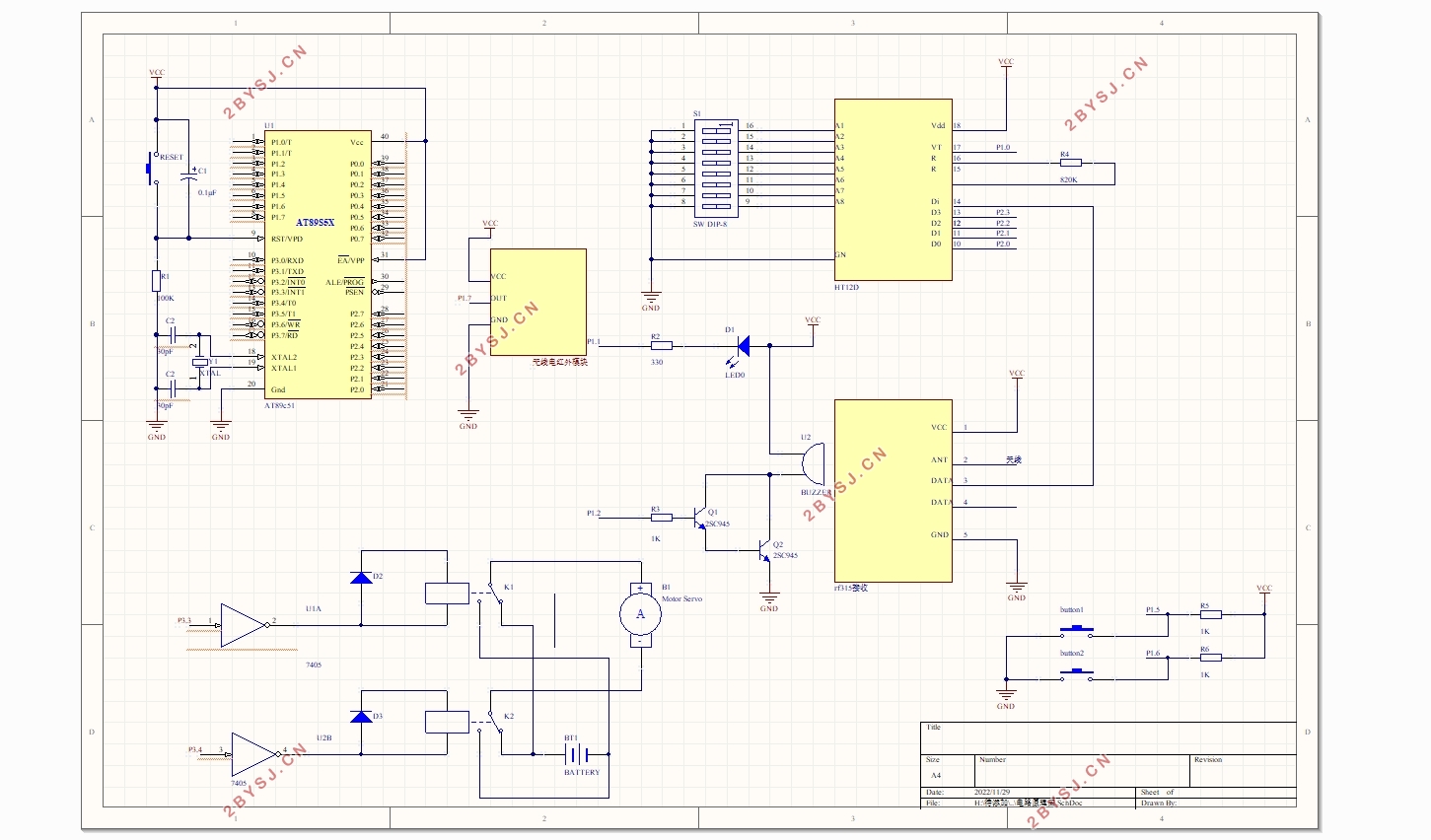

无线电控制门禁系统的设计(含电路原理图)(任务书,开题报告,论文说明书12400字,电路原理图)
摘要
随着交通的越来越方便，住户进出往来频繁，不止居住区，还有学校，工作单位，这样对于安保人员工作愈发沉重。那么现阶段随着科技的发展，开始解放了人，利用单片机、无线电遥控、人体红外模块、步进电机等一些机械电子手段，实现了门禁系统功能
此次利用的是51单片机控制，利用RF315（组件）无线电发射和接收模块和人体红外模块实现数据的采集功能，然后将数据传输给51单片机实现中央处理，最后控制步进电机的正传和反转实现门的开与关这个系统功能。有了这一项技术，可以实现不用身体接触也可以开门关门。这一项技术的发展，可以使得出行更加方便。无线电门禁系统综合了计算机技术，电子技术，传感技术等一些现代科技技术，是许多现代科技的技术的一项综合利用，比如智能家居。这让我们的生活充斥着色彩，也使得社会科技发展。
关键词：无线电控制；门禁系统；人体红外；步进电机

The wireless switch control system
ABSTRACT
As the traffic more convenient, resident in and out of the frequent exchanges, more than residential area, and the school, work units, so for security personnel work more and more heavy. So at this stage with the development of science and technology, began to liberation, microcontroller, wireless remote control, human body infrared module, stepper motors and other mechanical electronic means, to realize the function of entrance guard system
Is the use of 51 single-chip microcomputer control, the use of RF315 (components) radio transmitting and receiving module and function of the human body infrared module to realize the collection of data, and the data transmission to 51 single chip microcomputer to realize central processing, finally control stepping motor of being wild and reverse the door open and close the system function. With this technique, can achieve without physical contact can also open the door closed. The development of a technology, make travel more convenient. Radio access system combines computer technology, electronic technology, sensor technology and some other technology, modern science and technology is one of many of the modern science and technology technology comprehensive utilization, such as smart home. It makes our life full of color, also makes the development of social science and technology.
Keywords: Radio control；The entrance guard system; Human body infrared; Stepper motor


目录
第一章 绪论    1
1.1研究背景和意义    1
1.2国内、外发展历史和发展前景    1
1.2.1国内、外发展历史    1
1.2.2门禁系统的发展前景    2
1.3本课题的研究内容    3
第二章 总体设计    4
2.1设计思路    4
2.2系统实现的功能和总体结构设计    4
2.2.1系统实现的功能    4

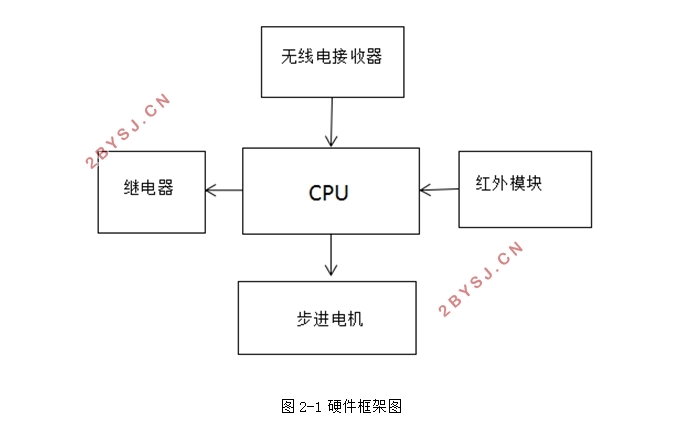

2.2.2系统结构总体设计    5
2.3元器件选型    6
2.3.1单片机的选择    6
2.3.2无线电发射器和接收器    8
2.3.3人体红外模块    9
2.3.4步进电机    9
2.4其他元器件    10
2.5小结    11
第三章 硬件设计    12
3.1无线电接收和发送模块    12
3.1.1发射模块的结构    12
3.1.2发射模块的组成和功能    12
3.1.3接收模块的结构    13
3.1.4接收模块的组成和功能    14
3.1.5系统原理图    14
3.2人体红外感应模块    15
3.2.1人体红外模块的结构和工作原理    15
3.2.2器件功能    15
3.3负载模块    16
3.3.1负载模块组成和作用    16
3.3.2负载模块原理图    17
3.4其他模块    17
3.5小结    18
第四章 程序设计    19
4.1工具软件的介绍    19
4.1.1 Altium Designer    19
4.1.2 Keil uVision    20
4.2程序的框架和程序编码    20
4.2.1程序的框架    20
4.2.2程序系统流程图    21
4.3小结    23
第五章 程序的调试和仿真    24
5.1程序的调试    24
5.2仿真及结果    25
第六章 总结    28
