激光测距仪系统设计(机械图,电路图,c语言程序)(毕业论文22000字,cad图纸,答辩ppt)
摘 要
本次激光测距仪系统设计采用的是相位式测距法,相位激光测距又称调幅连续波激光测距通常是基于对目标回波相位的探测,在诸如军事、航空、工业和体育等领域已经取得广泛的应用。相位激光测距仪的发展趋势是小型化、高可靠性、便于与其他仪器集成。
本文介绍了相位式激光测距仪的测距原理,提出了测距系统的具体设计方案。 设计围绕接收和发射系统的性能开展,主要包括了锁相环、分频器、信号整形与放大电路、弱信号检测滤波与放大电路、混频器、鉴相测相器、信号处理与显示电路、单片机 89C51 的软硬件设计和C语言软件编程等问题。利用Proteus软件对系统电路进行绘制以及利用CAD设计了系统机械的结构。

关键词:  激光测距;相位;锁相环;混频器;分频器;单片机

System Design of a Laser Range Finder
ABSTRACT
The phase-ranging method is adopted in the system design of the laser range finder. It is also known as amplitude modulation of continuous wave laser ranging and is usually based on the detection of the phase of the target echo, has been widely used in many fields such as military, aerospace, industrial and sports etc.
This thesis first introduces ranging principle of phase-shift laser range finder and proposes the concrete design scheme. Design is carried out around the performance of the receive and transmit systems, which includes the designs of phase-locked loop, frequency divider, signal shaping && amplifying circuit, weak signal detection filter && amplifier, frequency mixer, phase discriminator && detector, signal processing and display circuit and the hardware && software of the 89C51 microcontroller, and C language software programming. Proteus software is used to draw the circuits in the system drawing and CAD is applied to design the mechanical structure of the system.

Keywords: Laser ranging; Phase; Phase locked loop; Frequency mixer; Frequency divider; Single chip microcomputer

创新思路
    本次设计将要完成的主要创新点如下:
    1.根据相位式激光测距原理,采用测尺组合频率和差频测相的方法完成测量,提高测量精度。
2. 提高整体的稳定性,降低消耗。
     3. 采用模块形式提高电路的分辨率,克服电路系统中各个频率的干扰。
     4. 优化系统结构,采用支架式结构避免测量时系统晃动现象的产生。

本激光测距仪的基本设计和参数指标如下:
1、发射电路:由15MHz的有源晶振(主振)通过分频产生1.5MHz的晶振(主振2),两频率的晶振同时驱动半导体激光器LD发出激光束。
2、接收部分:光电转化器把反射回来的两束晶振频率通过放大器将其放大。
3、锁相环:15MHz和1.5MHz的晶振分别通过锁相环产生15.1MHz和1.51MHz的正弦信号分别作为本振1和本振2。
4、混频器:分别把主振信号和本振信号、主振与回波信号、本振与回波信号混合相减得到对应的频率差并将其放大。
5、缓冲整形:正弦波变方波,模拟信号转化成数字信号。
6、CPLD:测量发射波与回波的相位差。
7、单片机:处理数据与控制显示。
8、LED数码管:显示测量数据。
9、用运算放大器设计探测接收部分滤波器和放大器。
10、用于测相的差频信号频率为 10KHz,相位测量精度能达到千分之一以上。
11、理论测量范围为100m,测量精度为1cm。
12、用双栅场效应管作混频器,用  LC  振荡器作锁相环的压控振荡器,采用模拟锁相环。
13、本系统的特点是高精度、快速、实时显示、操作简单,数字与模拟结合。


激光测距仪系统设计(含机械图,电路图)
激光测距仪系统设计(含机械图,电路图)
激光测距仪系统设计(含机械图,电路图)
激光测距仪系统设计(含机械图,电路图)
激光测距仪系统设计(含机械图,电路图)

#p#副标题#e#
目录
第1章  绪论    1
1.1  引言    1
1.2  国内外概况和发展趋势    2
1.2.1  激光测距的优点    2
1.2.2  激光测距研究的国内外概况    2
1.2.3  创新思路    5
第2章  激光测距仪的整体设计方案    6
2.1  系统的控制特点及性能要求    6
2.1.1  系统控制的结构组成    6
2.1.2  系统的性能特点    8
2.2  相位式激光测距仪技术原理    9
2.2.1  相位式激光测距多测尺原理    10
2.2.2  差频测相原理    12
第3章  激光测距仪系统的硬件设计    14
3.1  单片机的选型    14
3.1.1  AT89C51性能及特点    14
3.1.2  端口介绍    15
3.2  激光发射部分    17
3.2.1  激光器的选择    17
3.2.2  激光调制信号的产生    17
3.2.3  锁相环(PLL)的设计    18
3.2.4  调制发射部分    21
3.3  激光回波接收部分    22
3.3.1  回波接收部分的功能与要求    22
3.3.2  光电检测器的选择    23
3.3.3  滤波器的选择    24
3.3.4  激光接收的设计    24
3.4  信号处理部分    29
3.4.1  混频器    29
3.4.2  中频滤波放大    30
3.4.3  信号转换部分    31
3.5  本章小结    32
第4章    激光测距仪系统的软件设计    33
4.1  发射程序设计    33

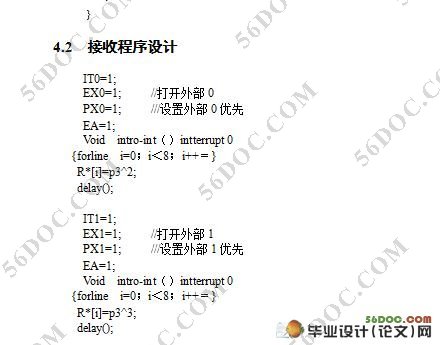

4.2  接收程序设计    35
4.3  处理以及显示数据程序设计    36
4.4  本章小结    41
第5章  系统机械结构的设计    42
5.1  外部整体结构设计    42
5.2  支架的设计    42
5.2.1  云台的设计    43
5.2.2  铰链的设计    43

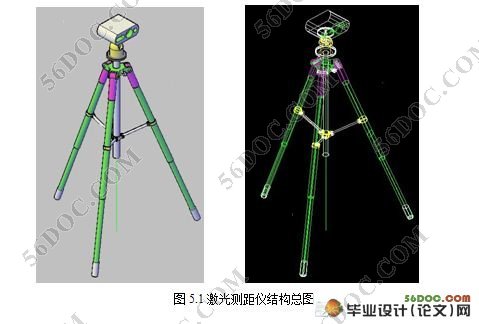

5.2.3  脚架的设计    44
5.2.4   紧扣方式    45

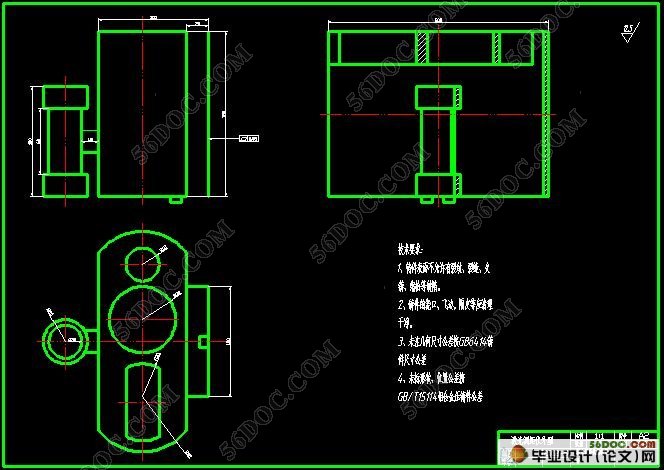

5.3  激光测距仪外形    46
5.4  本章小结    46
结论与展望    47
致 谢    49
参考文献    50

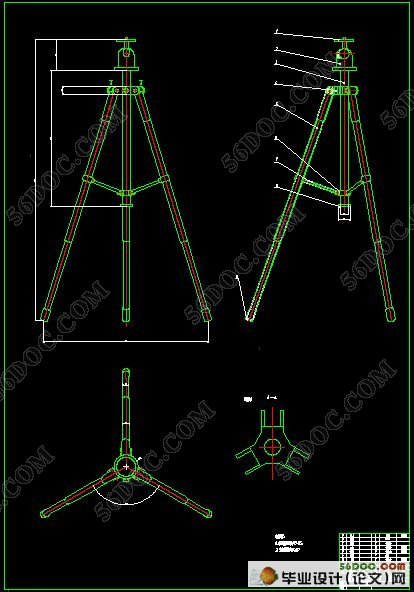

附录A  支架装配图    51

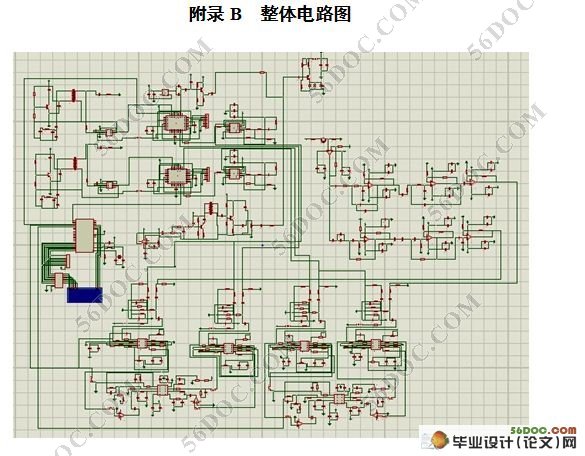

附录B  整体电路图    52
附录C  VCO及整形电路    53
附录D  锁相环的鉴相电路图    54

参考文献
[1] 魏彪编著.激光原理及应用.[M]重庆:重庆大学出版社,2007.
[2] 冯其波编著.光学测量技术与应用.[M]北京:清华大学出版社, 2008.
[3] 王煜东编著. 传感器应用电路400例.[M]北京:中国电力出版社,2008
[4] 吕立宁.相位激光测距信号处理技术中的应用,华中科技大学硕士论文.[J]  2005.
[5] 鲁标.DSP 技术在激光测距仪中的应用,哈尔滨工程大学硕士论文[J]  2005.
[6] 宋敏,杨向东.远程激光测距控制系统的设计和研究,四川大学硕士学位论文.2004.
[7] 安毓英,激光军用技术[J].激光与红外.2003.33(2):156-158.
[8] 高林奎,宋玮同.激光测距.北京:人民铁道出版社,1977 年.
[9] 金国藩,李景镇.激光测量学[汇编][M].北京:科学出版社,1998:689 -725.
[10] 杨坤涛.激光测试原理与技术[M].武汉:华中科技大学出版社,1999.
[11] 黄正英,李季,陈结祥等.向量内积法鉴相在激光测距系统中的应用[J].光电子技术与信息  2002.15(6):31-34.
[12]最新传感器选用手册/卿太全,郭明琼编著.北京:中国电力出版社,2009.
[13]传感器接口与检测仪器电路,钱政,袁梅编著.北京:国防工业出版社,2009.2.
[14]电路仿真与绘图快速入门/康晓明,卫俊玲编著.北京:国防工业出版社,2009.2.
[15] 付宝臣. 高精度激光测距仪硬件电路研究[D], 江苏南京: 南京理工大学硕士论文, 2007.
[16] 孔东. 相位法激光测距仪的研究[D], 陕西西安: 西安电子科技大学硕士论文, 2007.
[17] 徐陵. 相位式半导体激光测距系统的研究[D], 湖北武汉: 华中科技大学硕士论文, 2006.
[18] 丁燕. 相位法激光测距仪设计[D], 上海: 同济大学硕士论文, 2007.
[19] Sami Kurtti, Juha Kostamovaara. Pulse Width Time Walk Compensation Method for a Pulsed Time-of-Flight Laser Rangefinder[M]. Singapore: Instrumentation and Measurement Technology Conference, 2009.
[20] Ekkehard O.Christian S lvo F, et.al.Silicon avalanchephotodiodes as detector for correlation[J]. Rev Sci Ins, 1998, 69(10): 3516~3523.
