反激式开关电源的设计(附元件列表清单)

反激式开关电源的设计(附元件列表清单)(外文翻译,毕业论文12800字)
摘要：随着电力电子技术的发展，开关电源的应用越来越广泛。反激式开关电源以其设计简单，体积小型、轻量和高效率的特点，被广泛地应用于各种小功率场合的电气设备和系统中，其性能的优劣直接关系到整个系统功能的实现。开关稳压电源有多种类型，其中单端反激式开关电源由于具有线路简单，所需要的元器件少，能够提供多路隔离输出等优点而广泛应用于小功率电源领域。
    反激式开关电源一般由PWM控制芯片(如UC3842)和功率开关管(频率较高时一般使用MOSFET)组成，它由输入整流滤波电路、钳位保护电路、高频变压器、输出整流滤波电路、反馈电路、隔离驱动电路、保护电路构成，它是利用变压器的漏感和功率管的寄生电容实现零电压开关，使开关损耗大为降低，从而减小了开关的体积，减轻了体积，提高了效率。
另外，反激变压器的设计也是一个难点，其往往导致电源设计周期延长。随着PI公司生产的以TOPSwitch为代表的新一代单片开关电源的问世，以上诸多问题都得到了很好的解决。应用TOPSwitch-HX设计开关电源，不仅器件更少，结构更简单，发热量更少，工作更可靠，采用该系列芯片已成为一种高效的反激式开关电源设计方案。

关键词：TOPSwitch-HX  反激式变换器  高频变压器  开关电源.

The design of Flyback switching supply power
Student name: Cheng Mingsheng   Class:0782053
Supervisor: Tao Pan
Abstract:With the development of power electronics, switching power supply used more and more widely. Flyback switching power supply with its simple design, small size and other strengths, is widely used in low power situations. Switching power supply with its small, light weight and high efficiency characteristics, is widely used in various electrical equipment and systems, the merits of their performance is directly related to the realization of the whole system functions. There are many types of switching power supply, including single-ended flyback switching power supply With simple circuit, the fewer components needed, can provide multiple advantages, such isolated output is widely used in low-power power supply field.
Conventional flyback switching power supply generally PWM control chip (such as the UC3842) and power switch (usually used at high frequency MOSFET) formed, it is composed of input ctifier ilter circuits,lamp a protection circuit,high-frequency transformer,tput rectifier,filter circuit,eedback circuitlation driving circuit and circuit.
In addition, the design of the flyback transformer and a difficult, which often leads to power supply design cycles. With the PI produced by TOPSwitch represented the advent of new generation single-chip switching power supply, over a number of problems have been well resolved. Application of TOPSwitch-HX design switching power supply, not only fewer devices, the structure is more simpleLess heat, more reliable, use the chips has become a highly efficient switching power supply design.
Keywords : TOPSwitch-HX Flyback converter  highf requency transformer   switching power supply

本课题选题的意义及所作工作
电子技术的迅猛发展一方面带动了电源技术的发展，一方面也对电源产品提出了越来越高的要求。体积小、重量轻、高效能、高可靠性的“绿色电源”已成为下一代电源产品的发展趋势。功率密度的急剧增大导致电源内部电磁环境越来越复杂，因之产生的电磁干扰对电源本身及周围电子设备的正常工作都造成威胁。同时随着国际电磁兼容法规的日益严格，产品的EMC性能指标直接关系到其推向市场的时间。高效反激式开关电源以其电路抗干扰、高效、稳定性好、成本低廉等许多优点，特别适合小功率的电源以及各种电源适配器，具有较高的实用性。本设计就是设计一款低功耗的反激式开关电源控制IC。该芯片应具有以下特点：突出的性价比，较少的外围元件；能耗低，具有绿色模式功能，使系统在空载或轻载时工作在较低的频率下，能够有效减少能耗；具备各种完善的保护电路，在各种突发情况下仍能保证系统安全；优秀的抗电磁干扰(Electromagnetic Interference，EMI)特性；体积小，重量轻，适用于多种便携设备及电源适配器。
高效反激式开关电源的结构主要由220V交流电压整流及滤波电路、DC/DC变换器、反馈控制电路三大部分组成。
（1）设计一个整流滤波器和DC/DC变换器之间加入了功率因数校正电路。220V交流电经整流供给功率因数校正电路，提高电源的输入功率因数，同时降低了谐波电流，从而减小谐波污染。
（2）设计反馈控制电路、保护电路、软启动控制电路、浪涌吸收电路；
(3)分析外围元器件参数对电路性能指标的影响。
要解决开关电源的电磁兼容性问题，可从三个方面入手：第一，减小骚扰源产生的骚扰信号；第二，切断骚扰信号的传播途径；第三，增强受骚扰体的抗骚扰能力。在解决开关电源内部的兼容性时，可以综合利用上述三个方法，以成本效益比及实施的难易性为前提。
(4)性能指标的分析：对电源的转换率，功耗，兼容性等各个性能指标进行分析。

#p#副标题#e#
目      录
第一章 绪论 …………………………………………………………………………………………（1）
一、反激式开关电源的背景…………………………………………………… …………………（1）
二、反激式开关电源现状与发展趋势…………………………………………………………… （2）
三、本课题选题意义及所做工作………………………………………………………………… （2）
第二章 反激式开关电源简介 ………………………………………………………………………（4）
一、开关电源的分类…………………………………………………… …………………………（4）
二、反激电源的性能特点  ………… ……………………………………………………………（5）
三、反激开关电源的原理  ……………………………………………………………… ………（6）
第三章 高效反激式开关电源系统设计 ……………………………………………………………（9）
一、提高效率的方法…………………………………………………………………………… …（9）

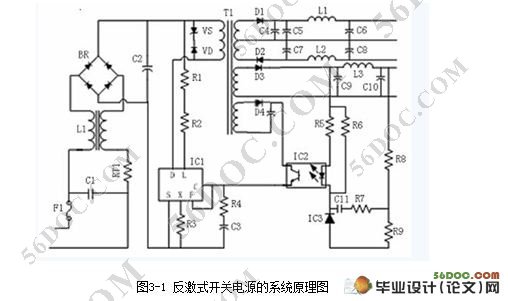

二、高效反激式开关电源的系统设计原理图………………………………………………… …（9）
第四章  子电路的分析设计……………………………………………………………………… （10）
第五章 设计总结与展望  …………………………………………………………………………（18）
参考文献   …………………………………………………………………………………………（19）
致谢   ………………………………………………………………………………………………（21）
附录 …………………………………………………………………………………………………（22）
