家庭安全系统的设计与实现(程序+电路图+原理图+PCB图)精品☆

摘 要
安全防范技术涉及到社会的方方面面，是保护国家和人民利益与安全的重要手段。随着我国经济水平的整体提高，我国的住宅设施建设水平也逐步得到改善。本文主要完成了住宅智能化中的防盗防火报警系统硬件部分的设计，首先确定了硬件系统的整体设计方案，然后采用模块化设计，确定各个模块的器件，设计制作各模块的电路，搭建出了整个硬件系统。智能化住宅防盗防火报警系统集防盗防火功能于一体，可实现自动检测与自动报警。采用红外探测与微波探测器构成的双鉴探测器实现盗情检测；用温度探测器、感烟探测器和一氧化碳探测器集为一体的复合式火灾探测器来完成火情检测。本系统通过密码来识别主人身份，系统开启后只有输入正确的密码才能关闭系统。该系统同时采用复位电路实现自诊断功能，出现故障能自动进行处理。系统从硬件和软件两方面进行了抗干扰设计，使其具有较好的抗干扰能力，完成系统可靠工作。
关键词：防火； 防盗； 报警系统

ABSTRACT
Safety technology involves all aspects of the society, is to protect the interests of the state and the people and an important means of security. Along with our country economy, improve the overall level of community facilities construction level also gradually improved. Thus need to ensure the safety of medical equipment to prevent fires. This paper has completed the burglarproof intelligent residential fire alarm system hardware design. First determine the overall design scheme of hardware system, modular design, determine the device modules, the circuit module design, build a whole hardware systems. Intelligent residential anti-theft fire alarm system integrating anti-theft functions of fire, which can realize automatic detection and automatic alarm. Using infrared detection and microwave detector constitutes double jian detector stolen feeling detection. With temperature detector, smoke detector and carbon monoxide detectors sets a composite fire detectors to complete fire detection. The system through the password to identify the status of the host, system after open only to enter the correct password can be closed system. This system USES the watchdog integration chip realize self-diagnosis function, malfunction can be processed. From the two aspects of hardware and software, the anti-interference design, make its have better anti-interference ability, complete system.
Keywords：Fire, Security, Alarm system

本课题主要工作概述
针对国内外的发展情况，可见建筑智能安全防范系统是我国未来智能建筑建设的重点发展方向。本课题所设计的防火防盗报警系统实现功能包括：能对建筑的火灾、有害气体泄露等实行自动报警；还能对盗窃实行自动报警；住宅设置紧急呼叫系统；用户端自动报警器对各传感器的信号进行检测和控制。智能报警系统主要包含用户端电子防盗防火系统。用户端的电子防盗防火系统又包括探测器、自动报警器及输出等组成部分，并将模块化思想引入此系统，从而使整个系统的功能更完善、灵活、可调。课题重点设计了前端探测器部分。
本课题内容属于硬件电路的设计与应用方面，确定硬件系统的整体设计方案，采用模块化设计，确定各个模块的器件，设计制作各模块的电路，搭建出整个硬件系统。另外，在满足各项性能指标的前提下，不仅要考虑到系统的易用性，还要努力降低成本，使其经济实用，在保证灵敏度的情况下，尽量降低误报率。

系统总体构成
本防盗防火报警系统是一种电子安全报警系统，该系统的设计是将电子探测、智能控制相结合，从而形成防盗、防火报警系统[10]。

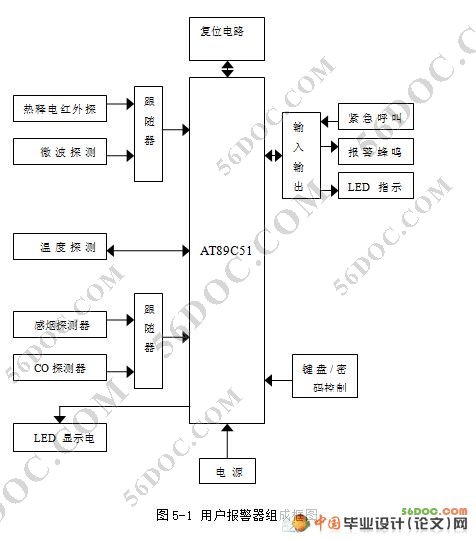

系统总体构成包括防盗探测器、防火探测器、用户端自动报警器三个主要模块，
防盗探测器模块由热释电红外探测器、微波探测器组成，任一时刻若只有一个探测器输出高电平，另一个为低电平都认为是干扰或是误报警信号，单片机都不予处理，只有当两者都输出高电平，系统才判定发生了盗情，触发相应的单片机中断处理程序。
防火探测器模块由温度探测器、感烟探测器、CO探测器组成，同样只有当烟雾探测器、CO探测器输出高电平信号且温度探测器检测到的环境温度达到温度报警阈值时，系统才由单片机响应相应的中断服务程序。

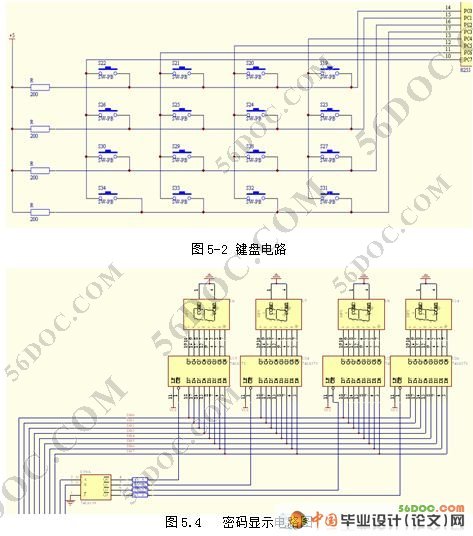

用户端自动报警器由键盘输入电路、密码显示电路、电源电路、声光报警电路及复位电路等组成。键盘电路采用常用的矩阵键盘电路来实现密码的输入和修改以及紧急呼叫按钮；密码显示电路采用74LS164串行静态显示来实现；电源电路采用简单的桥式整流电路产生+5V、+12V直流电源给系统供电；声光报警电路由红黄绿三色发光二极管（RED）和蜂鸣器组成；

目 录 23500字
第1章 绪 论 1
第1.1节 概述 1
第1.2 节 本课题主要工作概述 3
第2章 系统总体设计方案 3
第2.1节 系统总体构成 3
第2.2节 报警系统的功能和工作过程 4
第3章 防盗探测器设计与实现 6
第3.1节 方案选择与论证 6
第3.2节 热释电红外探测器 9
3.2.1 热释电红外探测器件的选择 10
3.2.2 热释电红外探测器电路设计 12
第3.3节 微波探测器 15
3.3.1 微波探测器件的选择 15
3.3.2微波探测器电路设计 16
第4章 防火探测器设计与实现 18
第4.1节 方案论证 18
第4.2节 温度探测器 20
4.2.1 温度探测器件的选择 20
4.2.2 温度探测器电路设计 22
第4.3节 感烟探测器 22
4.3.1 感烟探测器件的选择 23
4.3.2感烟探测电路设计 24
第4.4节 CO探测器 26
4.4.1 CO探测器件的选择 26
4.4.2 CO探测器电路设计 27
第5章 用户端报警器设计 28
第5.1节 用户端自动报警器总体设计 28
第5.2节 报警控制器芯片的选择 30
第5.3节 报警器电路设计 30
5.3.1 键盘电路设计 31
5.3.2 密码显示电路设计 32
5.3.3 声光报警器设计 33
5.3.4 系统电源设计 34
第5.4节 系统硬件抗干扰措施 35
第6章 结论 36
参考文献 38
附录1 39
英文原文 49
中文译文 57
致 谢 63
