多功能电子医药盒的设计(附程序,电路图)(任务书,开题报告,外文翻译,中期报告,论文12200字)
Multi-function electronic medical box
本次设计为更多人带来了便利,尤其是对于众多不习惯于传统复杂定时系统的人们使用多功能电子医药盒提高了人们的生活效率:针对年轻人,可以在忙碌的工作时提醒吃药的时间;针对老年人,可以提醒按时吃药、安全吃药。今后,根据智能电子医药盒的设计理念,可将其移植到其他小家电等具有实际意义的产品中去。在人类与计算机的关系日益密切的今天,更为便捷、更为人性化、更为智能化的人机对话方式无疑是今后科技发展的新趋势。

设计实现总体功能
采用凌阳单片机的语音技术,传动技术,记忆与存储技术。
性能指标:
1.语音提示后,仓盖开启和闭合的时间:1~2s;
2.药仓数量:4仓设计;
3.能根据人的提示进行药物的选择;
4.人性化设计与友好的人机界面;
5.24小时内任意设定药物服用提醒;
6.语音互动,可以实现人机对话,具有小型机器人的识别能力;
7.四仓设计,分为底仓、固定仓与常动仓,介绍如下:
底仓:为药物备用仓;
固定仓:针对家庭中常常需要服用药物的人所设计,服药时间、数量等可进行自行设定。
常动仓(分两层):针对生活中的易发性疾病所设计,服药时间、数量等可进行自行设定,具备语音识别功能,可根据语音提示,自动进行药物的选择。
8.具有时间的记忆功能。

功能描述
3.2.1按键功能描述
时间调整键:可对现在时间及设定时间进行调整,可实现5路定时提醒:对于时间调整,可进行年月日小时分的设定。
设定药物键:通过此键可进行服药位置、时间及数量(最大为4)的设定,对于服药位置,可进行层数(最大为3)与格数(最大为6)的设定。
采用默认键:通过此键无需设定,即可享用标准方案:位置:一层2格;时间:早上8时,数粒:2粒。
3.2.2定时的开启
当时钟计时达到预定时间,液晶自动显示药品位置、种类及服用量,语音播报液晶屏上显示的信息。同时,单片机控制直流电机迅速转动,自动开启药盒。3.2.3系统硬件设计方案
根据需要,系统硬件拟使用两块PCB板设计。其中一块为语音遥控器,用于搭载凌阳SPCE061A单片机、电源电路、音频电路、I/O电路等外围电路。另一块为车体控制板,用于搭载接口电路,电源电路及电机驱动。
调整“现在时间”及定时:1)接通电源时为默认状态;2)当前时间显示:12:00;3)定时显示:08:00;4)数量显示:2粒;5)当前位置显示:第一层。
3.2.4 遥控器硬件设计方案
在无线语音遥控智能电子医药盒的设计中,凌阳SPCEO61A单片机作为遥控器的主控制器,需要增加一系列的外围电路的支持才能实现音频输入输出和识别,以及语音命令的输出等功能。需要增加的外围电路有:电源电路、MIC输入电路、音频输出电路、无线传输电路、复位电路、I/O接口电路。

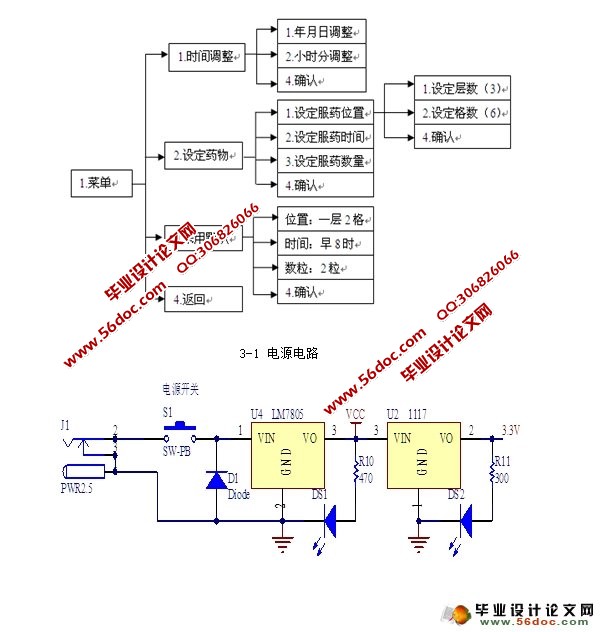

1.电源电路
凌阳SPCE061A单片机内核电源电压要求为3.3V,其他逻辑器件要求5V供电,设计中采用DC9V供电,直流电压先通过LM7805得到5V直流电源为逻辑电路供电,然后通过SPY0029稳压到3.3V,为整个单片机内核供电。另外,在LM7805的前端入一个二极管,目的在于防止电源接反而对整个电路造成损坏。


多功能电子医药盒的设计(附程序,电路图)
多功能电子医药盒的设计(附程序,电路图)
多功能电子医药盒的设计(附程序,电路图)


目    录
1 引言    1
2 多功能电子医药盒设计概述    3
2.1设计目的    3
2.2设计实现总体功能    3
3 系统总体设计方案    4
3.1设计总体功能图    4
3.2功能描述    4
3.2.1按键功能描述    4
3.2.2定时的开启    4
3.2.3系统硬件设计方案    5
3.2.4 遥控器硬件设计方案    5
3.3产品使用注意事项    8
4 主要系统芯片及功能介绍    9
4.1凌阳单片机的选择    9
4.2主要性能特点分析    9
4.3系统主控制芯片及部件介绍    10
4.3.1无线语音遥控器主控制器SPCE061A介绍    10
4.3.2直流电机驱动芯片L298N的介绍    12
4.3.3无线语音遥控器中SPCE061A的功能    13
5 软件设计部分及方案    17
5.1凌阳SPCE061A单片机指令系统与开发环境    17
5.2 ATMEGA16L单片机指令系统与开发环境    18
结    论    19
参考文献    20
附录1:电路图    21

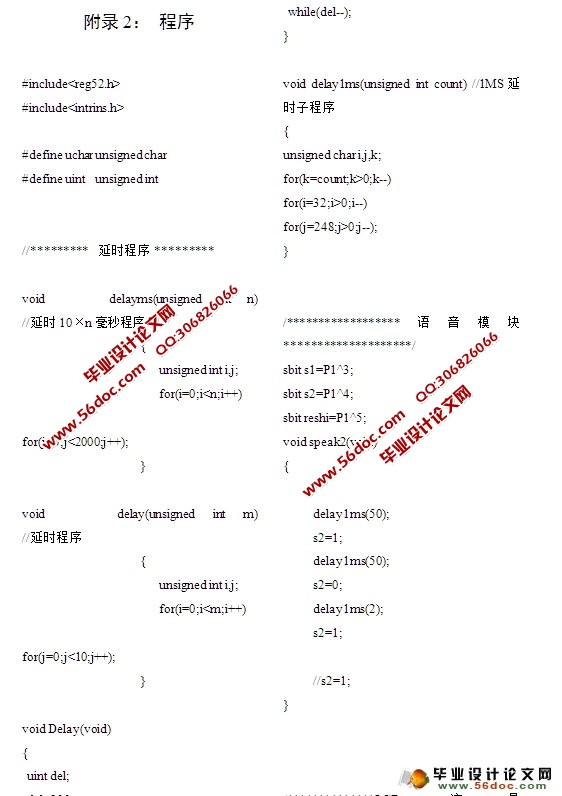

附录2: 程序    22
致    谢    41
