基于单片机防酒后驾驶控制系统电路设计(附程序,硬件电路原理图)

基于单片机防酒后驾驶控制系统电路设计(附程序,硬件电路原理图)(包含任务书,开题报告,毕业论文共14000字,程序清单)
摘要：对洒后驾车导致交通事故频繁发生的现象，设计了一种能够防止酒后驾驶的自动控制系统。

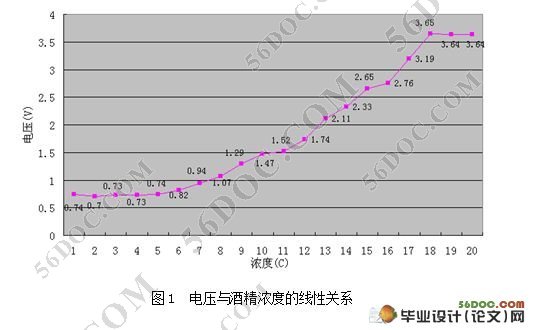

该系统由酒精传感器、ADC0809转换器、89C51单片机控制器、语音报警、LED显示、继电器以及电机等构成。主要研究了对不同的区间浓度和电压转换关系做线性化处理。将采集到的模拟电压信号经A/D转换，送入单片机，通过单片机进行控制计算输出控制信号；当司机体内酒精浓度超标时,该系统能够自动切断汽车启动系统电源,同时发出声光报警，并通过数码管实时显示酒精浓度，实现了自动控制功能。
该系统需要驾车者在汽车点火前先进行吹气测试，如果测试结果超过安全水平，汽车将不能开启。该装置可以用来防止有酒后驾车的人再次犯错。
关键词：气体传感器，模数转换，单片机

Based on SCM preventing drunken driving control system circuit design
Abstract: Aimed at the increasing accidents caused by drunk driving，a anti drunk driving control system is designed.
The designed system is constructed with alcohol sensor, the ADC0809 converter, the 89C51MCUcontroller, speech warning system, LED, relay and the motor, etc. The conversion between voltage and concentration in different range is treated as linear relationship. Conversing the voltage signal through the A/D conversion at the control of the single-chip, obtaining the digital voltage signal; displaying the concentration in the digital tube display module. When the alcohol testing result exceeds the safe limit, power supp ly of the starting system will be cut to stop the car from start up.
The designed system requires the driver to take a breath-test before the ignition can be turned on and activates a lock if the result is above a certain level. The device is seen as a way to stop people who have been convicted of driving under the influence from offending again.

Keywords: Gas sensor, A/D conversion, Single-chip Microcomputer

研究内容
应用单片机技术设计一个基于单片机的防酒后驾驶控制系统设计。系统能通过高灵敏度的呼气式酒精传感器检测司机的酒精摄入量，当司机体内酒精浓度超标时，控制系统会自动切断汽车启动系统，使汽车无法正常启动。系统可显示司机摄入的酒精浓度，并具有实时监测和光电、语音报警功能
1，设计51单片机最小系统；
2，设计LED显示电路；
3，设计信号采集转换电路；
4，设计控制切断汽车启动系统接口电路

系统设计要求与技术指标
本课题要求采用单片机程序设计方法对各路温度进行采集，数据进行数字控制算法，输出控制信号，控制加热执行机构，同时显示各房间的温度。
具体技术要求如下：
1，设计51单片机最小系统；
2，设计LED显示电路；
3，设计信号采集转换电路；
4，设计控制切断汽车启动系统接口电路；

系统组成
本系统由硬件与软件两大部分组成，硬件电路组成分为以下几个部分：由酒精浓度数据采集部分、单片机最小系统部分、7279控制显示部分、声光报警部分、控制继电器部分。其中酒精浓度数据采集部分包括有信号前端的转换、信号放大和A/D采样三个方面。

#p#副标题#e#
目    录
第一章  前言    1
1.1 选题的依据及意义    1
1.2 国内外发展概况    2
1.3 本课题的主要研究内容    3
第二章 防酒后驾驶控制系统组成及工作原理    4
2.1 系统设计要求与技术指标    4
2.2 系统组成    4
2.3 系统功能    5
第三章  防酒后驾驶控制系统硬件电路设计    6
3.1酒精传感器测试电路的设计    6
3.2 A/D转换电路的设计    7
3.3单片机最小系统    10
3.4显示电路的设计    12
  3.4.1 HD7279介绍    12
  3.4.2 HD7279连接    13
3.5 报警电路的设计    15
  3.5.1光电报警    15
  3.5.2 声音报警    16
3.6汽车制动控制电路    17
第四章  防酒后驾驶控制系统软件设计    18
4.1 软件整体设计思路    18
4.2 主程序模块的设计    18
  4.2.1显示子程序    19
  4.2.2 控制子程序    22
  4.2.2 控制子程序    23
4.3 数据采集及处理模块    24
4.4 算法子程序模块    27
第五章  系统软件调试    30
5.1 显示模块的调试    30
5.2 A/D转换模块的调试    30
5.3 报警模块、继电器控制子程序子程序的调试    30
5.4 总体调试    31
第六章  总结    32
6.1 完善功能    32
6.2 心得体会    32
致  谢    33
参考文献    34
附  录    35
附录A 硬件电路原理图    35
附录B 程序清单    37
