简易智能电动小车的设计(新品)

摘要
本设计制作的是一款智能小车，能够实现的功能有：障碍物探测、路面检测、太阳能转换、计时、语音提示、测量路面坡度、测温等功能。
小车以两个直流电机为驱动，通过各类传感器件来采集信息，送入主控单元AT89C51单片机，处理数据后完成相应的操作，以实现相应的功能。直流电机采用 L298N是专用驱动集成电路的双H桥PWM电路，通过控制占空比来控制小车的转速；避障电路采用超声波来完成；路面检测模块利用倾角传感器来检测路面坡度，利用采集到的信号控制电机转动方向；由ISD2560语音提示电路提示小车当前状态,用DS18B20传感器来检测温度并通过LED显示模块显示。实现了智能小车在无人控制状态下实现智能避障、路面检测、语音提示，液晶显示电路显示运行的时间。其所实现的功能相当于简易机器人。
关键词：单片机、PWM脉宽调制、驱动电路、传感器

Simple Intelligent Electric Vehicle
Abstract
The design is an intelligent car that can achieve features are: obstacle detection, road detection, solar energy conversion, time, voice prompts, measuring surface slope, temperature and other functions.
Car driven by two DC motors, through various sensors to collect pieces of information into the control unit AT89C51 microcontroller, after the completion of the corresponding data processing operation, in order to achieve the corresponding functions.DC motor with integral dual Darlington H bridge PWM high voltage and high current integrated circuit chip with dedicated drive for driver L298N, by controlling the duty cycle control the car's speed; avoidance accomplished by ultrasonic circuit; road detection moduleuse of the road slope angle sensor to detect the use of the collected signals control the motor rotation direction; by the ISD2560 voice prompts car prompted the current state of the circuit, with sensors to detect temperature DS18B20, LED display module through the display.Implement the intelligent car control state in the absence of intelligent obstacle avoidance, road detection, voice prompts and LCD display circuit shows the running time. Its easy to achieve the function equivalent to the robot.
Key Words：SCM, PWM mode implementation, driver circuit, sensor

系统基本方案

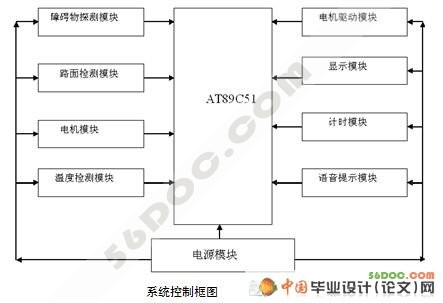

根据题目中的设计要求，本系统主要由微控制器模块、障碍物探测模块、路面检测模块、电机模块和温度检测模块、电机驱动模块、显示模块、电源模块、计时模块和语音提示模块部分组成。
