用单片机控制直流电机的设计(简单论文)

摘要
本设计以AT89C51单片机为核心，以4*4矩阵键盘做为输入达到控制直流电机的启停、速度和方向，完成了基本要求和发挥部分的要求。在设计中，采用了PWM技术对电机进行控制，通过对占空比的计算达到精确调速的目的。

系统分析与设计：
    总体设计方案的硬件部分详细框图如图一所示。
    键盘向单片机输入相应控制指令，由单片机通过P2.0与P2.1其中一口输出与转速相应的PWM脉冲，另一口输出低电平，经过信号放大、光耦传递，驱动H型桥式电动机控制电路，实现电动机转向与转速的控制。电动机的运转状态通过LED显示出来。电动机所处速度级以速度档级数显示。正转时数字向右移动，反转时数字向左移动。移动速度分7档，快慢与电动机所处速度级快慢一一对应。每次电动机启动后开始计时，停止时LED显示出本次运转所用时间，时间精确到0.1s。(优秀毕业设计:www.2bysj.cn)

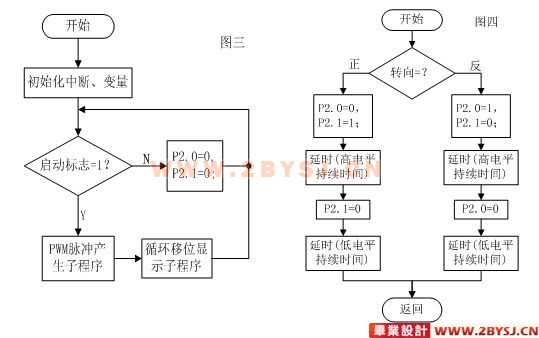

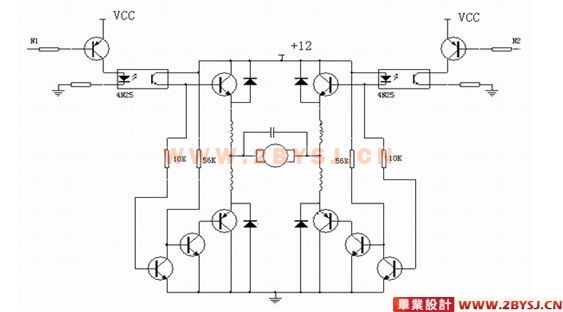

本设计在硬件上采用了基于PWM技术的H型桥式驱动电路，解决了电机马驱动的效率问题，在软件上也采用较为合理的系统结构及算法，提高了单片机的使用效率，且具有一定的防飞能力。但该设计也有不足之处，主要是在关于速度的反馈上，无法提供较为直观的速度表示方式，因此，有必要引入传感器技术对速度进行反馈，以rpm或rps表达当前的转速进行显示。
