基于单片机定时控制器的设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

摘要: 定时控制器在各种场合都有着极为广泛的用途,本文利用ATC89C2051单片机设计的定时控制器具有简单易制、价格低廉、控制点数多、控制时间可精确到秒等特点。
关键词:定时器 单片机

引言
电子定时器涉及用电器的定时技术领域, 电子定时器用数字显示时间,观察直观 时间精度高,设定记忆方便,但存在的普遍的问题是线路复杂,制作成本高,因而限制了它的应用范围。
本文介绍的定时器线路简单, 利用ATC89C2051单片机设计定时提供一种指示直观、成本低且易于操作,功能齐全,便于业余制作,更是与工厂批量生产。电子定时器包括外壳、设在外壳上的电源输入连接部分和电源输出连接部分以及置于外壳内的连于电源输入部分与电源输出部分之间的具有定时作用的电子线路板,在所述外壳的面板上置有用于设定时间的操作键,所述外壳的面板上设有时钟式分布的时间指示标记。由于时间指示标记采时钟式分布,符合人们对时间概念视觉上的习惯,所以比较直观,且时间指示标记可以采用普通的发光管,因而成本低,也易于操作;再者,电源输出部分可以置于时钟式时间指示标记所围成的外壳面板上,因而外壳的面板布置紧凑,可制成与普通墙壁嵌入式插座相同的外形,以满足人们对电子定时器不同场所使用的需要。
(优秀毕业设计:www.2bysj.cn) (咨询qq:306826066 非此咨询qq均为非法网站)

设计课题是电子定时器的设计,需要提供两套解决方案,所以首先,第一步确定的电路原理图的方案,我通过网络和图书馆的资料库,在找到了一些相关的资料,但只是一些相关内容,需要进一步分析修改,所以通过认真的分析研究,我确定了两套方案。第一个方案是利用RS触发器、可控振荡器及12级二进制计数器组成,第二个方案是利用单片机AT89C2051作为主控制元件,实现电路的定时。与第一个方案相比,第一个电路的元件较多,成本高,而且功率不高,而利用AT89C2051来控制电路,使电路的功率大大提高,而且还有很多优点,如体积小,运算速度很快,适用集成度高,而且价格低廉。














毕业设计说明书目录
1  引言 14
2  方案论证 14
2.1方案一 14
2.2方案二 14
3  电源电路设计和论证 15
3.1方案一 15
3.2方案二 16
4  电路主要元件介绍 16

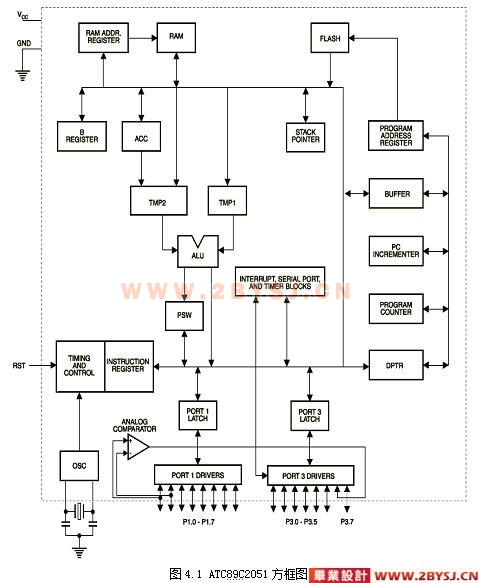

4.1  AT89C2051 16
4.2  74LS138-3线8线译码器 23
4.3  74LS47-10线4线优先编码器 24
4.4  7805三端稳压器 26

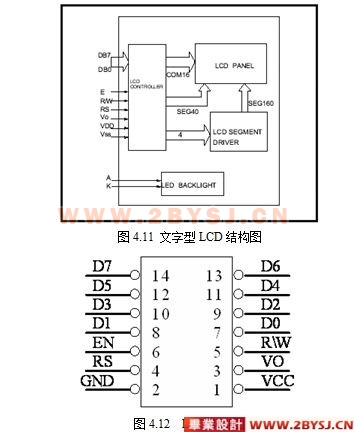

4.5  LCD液晶显示器 27

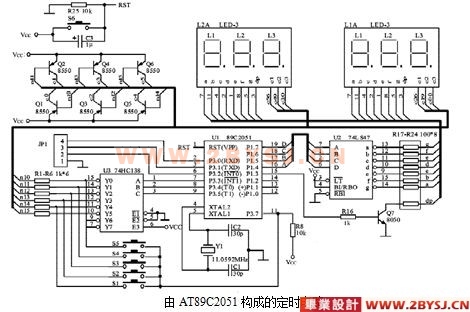

5  电路工作原理介绍 29
5. 1 键盘与显示 29
5. 2 控制输出 29
5. 3电源与控制电路 29
6  软件设计 29
6.1秒脉冲发生器 29
6.2上电复位过程 30

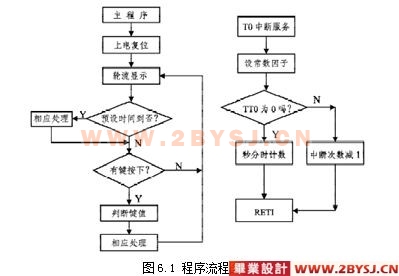

6.3主程序工作过程 30
6.4汇编程序 30
7  调试 39
8  附录 40
9  参考文献 42
